Что такое дефектоскопия?
Дефектоскопия – это комплекс мер и технологий, которые предназначены для выявления изъянов, нарушений и эрозий в изделиях, конструкциях, зданиях и сооружениях.
Дефектоскопия направлена на выявление дефектов контролируемого изделия без его демонтажа, без разрушения или нанесения объекту каких-либо деформаций.
Дефектоскопию проводят специально обученные специалисты с помощью лаборатории неразрушающего контроля.
Объекты дефектоскопии
Важно понимать, дефектоскопия является частью неразрушающего контроля, который проводится для множества различных объектов. К ним относятся:
- оборудование (технические устройства), например трубопроводы пара и горячей воды, котлы, резервуары хранения нефти;
- здания (капитальные сооружения), где расположено оборудование. Например, объектами дефектоскопии в котельной будут как и сами паровые котлы, трубопроводы котлов и иное оборудование, так и само здание котельной, где оно расположено.
- иные изделия (например, произведенные изделия трубопрокатным заводом, качество которых контролируется дефектоскопистом перед продажей).
- трубопроводы пара и горячей воды;
- газопроводы сетей газопотребления и газораспределения;
- котлы, котельное оборудование, сосуды химических и нефтехимических предприятий;
- несущие конструкции промышленных зданий и сооружений (например, конструкции здания, где расположен пункт управления газом).
- иные технические устройства.
Какие методы неразрушающего контроля применяются в дефектоскопии?
Для проведения неразрушающего контроля, как правило, используются следующие методы:
- ВИК (визуальный измерительный контроль);
- МК (магнитный контроль);
- УЗК (ультразвуковой контроль);
- Капиллярный метод;
- Радиографический метод;
- Тепловой контроль;
- Вихретоковый контроль;
- Иные методы неразрушающего контроля;
В нашей статье мы подробно разбираем каждый из методов.
Методы неразрушающего контроля указаны в ГОСТ 56542- 2019. Ниже представлена его актуальная версия.

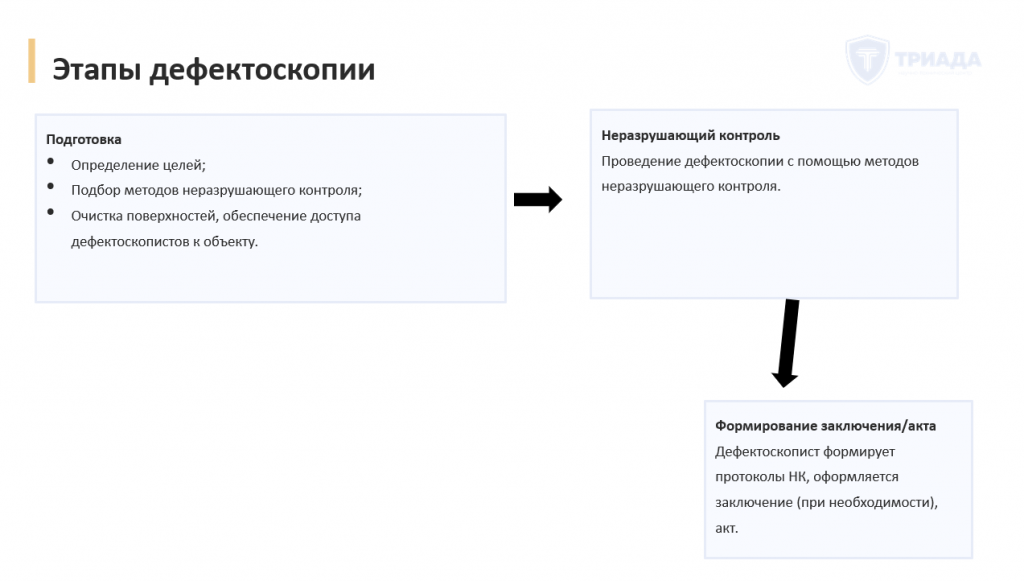

Этапы дефектоскопии
Дефектоскопия объекта, в рамках неразрушающего контроля, проводится в несколько этапов.
На первом этапе следует определить цель обследования и выбрать подходящие методы неразрушающего контроля. Целью дефектоскопии может быть:
- проведение экспертизы промышленной безопасности для подтверждения безопасности объекта;
- периодическое техническое освидетельствование;
- внеочередное освидетельствование (например, после ремонта объекта),
- осмотр оборудования согласно внутреннему положению о производственном контроле;
- выходной контроль (изготовитель оборудования перед началом его продажи проводит контроль качества и соответствия оборудования ФНП путем проведения неразрушающего контроля);
- эксплуатационный контроль (по решению технического руководителя);
- иная цель (например, дефектоскопия для дальнейшего расчета остаточного срока эксплуатации объекта, проводимая с целью оценки его стоимости).
На втором этапе – необходимо подготовить объект к дефектоскопии. Для этого нужно обеспечить доступ дефектоскописта к объекту, в некоторых случаях его опорожнить (например, если проводится полное техническое освидетельствование сосудов под давлением), очистить поверхность от грязи и пыли.
Далее осуществляется выезд дефектоскописта, который сначала настраивает оборудование лаборатории неразрушающего контроля, а затем проводит контроль его состояния с помощью лаборатории. Как правило, объект контролируется 3-4 методами неразрушающего контроля (например, комбинируется ультразвуковой и магнитно-порошковый метод для диагностирования трубопровода пара и горячей воды).
После проведения неразрушающего контроля дефектоскопистом оформляется протокол обследования по каждому методу неразрушающего контроля и заключение, которое содержит выводы о степени соответствия оборудования федеральным нормам и правилам.
Если дефектоскопия проводится в рамках экспертизы промышленной безопасности (технических устройств/здания), то оформляется заключение экспертизы промышленной безопасности, которое регистрируется в реестре экспертиз Ростехнадзора, также заносится заметка в паспорт оборудования.
Если дефектоскопия осуществлялась в рамках технического освидетельствования или эксплуатационного контроля – достаточно издать акт о проведении технического диагностирования.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.
Результат проведения дефектоскопии
В результате дефектоскопии обычно выдается заключение технического диагностирования.
К заключению прикладываются протоколы по каждому методу неразрушающего контроля (например, протокол акустическо-эмиссионного контроля), которые применялись при дефектоскопии объекта (как правило, для качественной дефектоскопии требуется применение 3-4 различных методов неразрушающего контроля).
В протоколе неразрушающего контроля указывается:
- Объект дефектоскопии;
- Использованные приборы неразрушающего контроля;
- Условия контроля;
- Данные эксперта, который проводил диагностирование.
Заключение дефектоскопии может быть частью заключения экспертизы промышленной безопасности (если дефектоскопия проводится для проведения экспертизы объекта), либо просто хранится на предприятии (если дефектоскопия осуществлялась для периодического технического освидетельствования или для иных целей предприятия).
После проведения дефектоскопии – ее результаты вносятся в паспорт оборудования, а в некоторых случаях оформляется акт технического освидетельствования (например, если дефектоскопия проводилась для ввода оборудования под давлением в эксплуатацию).
Ниже представлен образец заключения неразрушающего контроля, выдаваемый в результате дефектоскопии реактора под давлением. Образец разработан в учебных целях нашими экспертами.
