Какие газопроводы подлежат обследованию?
Согласно Приказу Ростехнадзора №531 периодическому обследованию подлежат все газопроводы, транспортирующие газ под давлением до 1,2 МПа (для газопроводов большего давления предусмотрены иные правила эксплуатации и осмотра, которые мы в этой статье разбирать не будем).
Когда проводится обследование газопровода?
Периодичность обследования газопровода обозначена в пунктах 18-21 ФНП №531.
- Внешний осмотр (обход) газопровода. Проводится согласно эксплуатационной документации без привлечения независимой организации (обычно 1 раз в смену). Осмотр обычно осуществляет ответственный за безопасную эксплуатацию сети газопотребления на предприятии. Во время внешнего осмотра он (ответственный сотрудник) обходит газопровод по всему периметру, проверяет сооружения на загазованность. Ниже представлена подробная программа внешнего осмотра газопровода (чтобы ее посмотреть – пролистайте ниже).
- Внешний осмотр с проверкой параметров срабатывания предохранительного запорного клапана (пункт 18 ФНП №531). Проводится без привлечения независимой организации 1 раз в 12 месяцев.
- Внешний осмотр с проверкой герметичности фланцевых, резьбовых и сварных соединений газопроводов. Проводится без привлечения независимой организации 1 раз в 6 месяцев.
- Перед каждым запуском оборудования сети газопотребления необходимо проверять устройства технологических защит, блокировок и действие сигнализации на срабатывание;
- Очистка фильтрующих элементов. Осуществляется 1 раз в год без привлечения независимой организации.
- Контроль загазованности воздуха в помещениях ПРГ (пункта редуцирования газа). Проводится без привлечения независимой организации 1 раз в смену.
- Проверка срабатывания устройств технологических защит. Проводится согласно утвержденному графику на предприятии;
Техническое диагностирование проводится:
- в рамках периодичности, которая установлена внутренней документацией (на основании инструкций изготовителя оборудования);
- если при периодических осмотрах оборудования сети (периодичность осмотра мы разобрали в прошлых занятиях) – были выявлены любые дефекты. В таком случае эксплуатация сети приостанавливается и проводится полноценное техническое диагностирование.
- при обнаружении дефектов и повреждений — в случае выявления неисправностей, утечек газа, коррозии трубопроводов и других дефектов проводится внеплановое диагностирование.
- после проведения ремонта сети газопотребления, если заменялись отдельные элементы или применялась сварка;
- при приближении окончания срока эксплуатации сети газопотребления проводится техническое диагностирование в рамках экспертизы промышленной безопасности.
Экспертиза промышленной безопасности газопровода проводится по окончании срока безопасной эксплуатации газопровода (указан либо в паспорте газопровода либо в прошлом заключении экспертизы). Экспертизу газопровода может проводить только юридическое лицо (экспертного центра), имеющее лицензию.
Программа наружного осмотра газопровода
Разберем программу наружного осмотра газопровода.
Важное примечание – программа носит рекомендательный характер. Кроме того разработана она именно для внешнего осмотра (который обычно проводится раз в смену). Программу полноценного обследования газопровода (помимо визуально-измерительного контроля, включающую в себя различные методы неразрушающего контроля) мы разберем чуть позже.
При осуществлении внешнего осмотра газопровода и иных технических устройств сети газопотребления нам необходимо обратить внимание на:
- охранную зону;
- трассу;
- сооружения;
- технические устройства сети газопотребления;
- электрохимическую защиту.

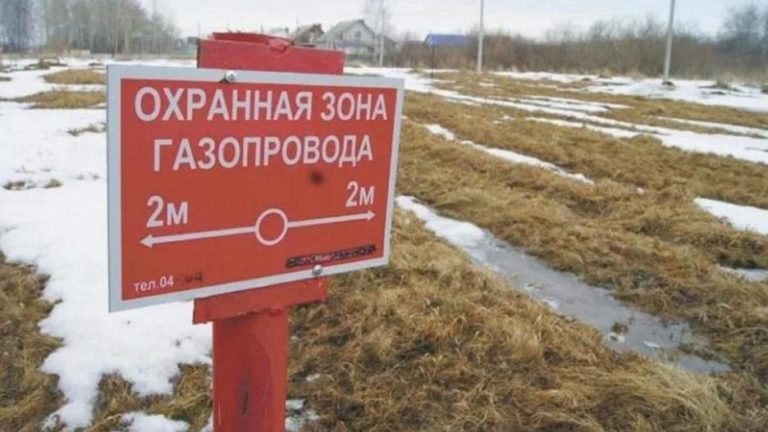

Шаг 1: осмотрите охранную зону.
Проведите проверку состояния охранной зоны газопровода для выявления возможных нарушений, связанных с использованием земельного участка, а также для обнаружения признаков утечки газа. Признаками внешней утечки газа могут: желтение растительности вдоль маршрута, образование пузырей на поверхности воды, запах одоранта, шум или шипение газа, появление бурых пятен на снегу.
В идеале при осмотре охранной зоны рекомендуем использовать приборы для обнаружения утечек газа.
Шаг 2: осмотр трассы
Проверьте сохранность и четкость опознавательных знаков. На них должно быть указано расстояние до газопровода, глубина заложения газопровода и контакты аварийно-спасательного формирования.
При инспекции надземных газопроводов следите за состоянием опорно-подвесной системы. Опорные конструкции должны обеспечивать надежную фиксацию газопровода на опорах, чтобы предотвратить его перемещение за пределы опор (например, путем установки хомутов, которые препятствуют смещению газопровода за пределы опоры).
Осмотрите трубы и защитные покрытия на наличие дефектов (деформации, вмятины, коррозии, сплющивание). Убедитесь, что газопровод окрашен желтой краской.
Проверьте наличие и состояние футляров, через которые проходит газопровод при выходе из земли и вводе его в здания. Важно, чтобы между ними был эластичный материал, заполняющий пространство.
Не забудьте проверить исправность изоляционного соединения, установленного на выходе стального газопровода из земли.
Обязательно при осмотре трассы проверьте отсутствие утечек газа. Это можно сделать с помощью газоанализатора или используя пенно-пленочный индикатор.
Шаг 3: осмотрите технические устройства сети газопотребления
Технические устройства газопроводов включают в себя отключающие устройства и пункты редукции давления газа.
При проведении осмотра убедитесь в плавности работы и герметичности отключающих устройств. Перед входом в закрытое помещение пункта редукции давления газа проверьте наличие газа с помощью портативного газоанализатора.
Также проверьте герметичность соединений трубопроводов и оборудования в пункте редукции давления.
Во время осмотра пункта редукции давления проверьте параметры его работы. Для этого записывайте показания манометров в журнал или протокол осмотра.
Шаг 4: осмотрите сооружения
Главная задача при осмотре сооружения (например, при осмотре газового колодца) – убедиться в отсутствии загазованности. Проверку наличия газовых выбросов также необходимо проводить на концах сифонных трубок, которые установлены на концах футляров подземных газопроводов.
Пункт 22 Приказа Ростехнадзора №531 обязывает при осмотре подземного газопровода тщательно осмотреть колодцы,
расположенные на расстоянии до пятнадцати метров в обе стороны от газопровода, коллекторы,
подвалы зданий и другие помещения, в которых возможно скопление газа.
Шаг 5: проверьте электрохимическую защиту
Осмотрите станцию катодной защиты. Снимите показания тока нагрузки, время наработки и выходного напряжения. Запишите их в журнал осмотра.
Исходя из данных, полученных от прибора времени, определите период времени, в течение которого станция катодной защиты была выключена. Это значение необходимо использовать при расчете вероятности возникновения отказа в работе подземного газопровода.
Также проведите измерение потенциала трубопровода на контрольных точках вдоль трассы газопровода. Если будут обнаружены участки с сниженным потенциалом или наличием знакопеременных зон, немедленно сообщите об этом службе электрохимической защиты.
Программа обследования газопровода с помощью неразрушающего контроля
Обследование газопровода неразрушающим контролем рекомендуется доверить независимой организации (например, нам). Диагностирование несколькими методами неразрушающего контроля, как правило, проводится в рамках технического освидетельствования или экспертизы промышленной безопасности.
Программа технического диагностирования (обследования) газопровода включает в себя:
- Визуальный осмотр: В его рамках необходимо провести внешний и внутренний осмотр труб и газового оборудования газопровода, а также тщательно осмотреть стыковые и угловые сварные соединения газовых труб.
- Контроль функционирования: Эксперт оценивает текущие условия эксплуатации газовых горелок (при наличии), проверяет герметичность всех соединений газового оборудования и контролирует техническое состояние и исправность функционирования системы контроля загазованности.

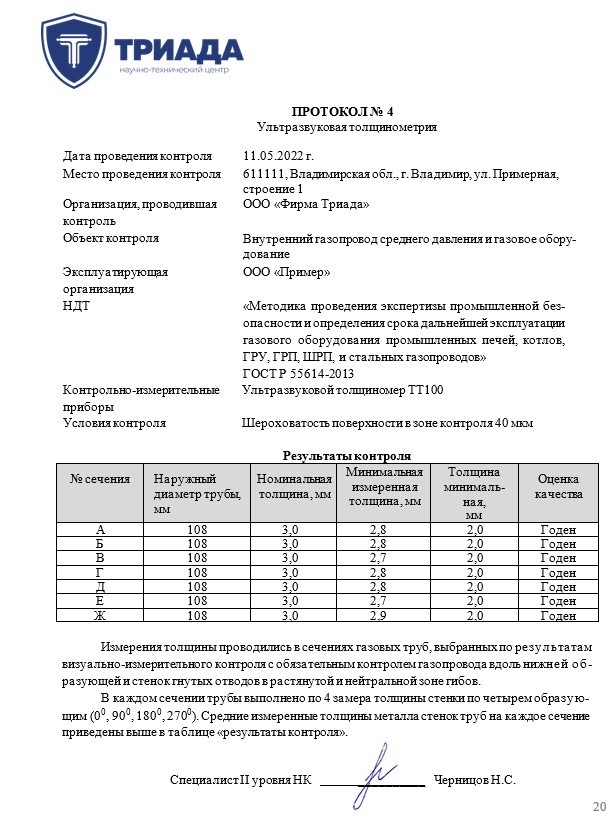

- Ультразвуковая толщинометрия. Экспертом проводится ультразвуковая толщинометрия основных стенок газопровода. Выявленные значения сравниваются с указанными в паспорте газопровода.
- Капиллярный контроль. С помощью капиллярного контроля дефектоскопист обнаруживает поверхностные дефекты сварных швов и околошовной зоны газопровода.
- Ультразвуковой контроль сварных соединений. Ультразвуковой контроль проводится согласно ГОСТ Р 55724-2013. Его задача проконтролировать качество сварных швов.
- Измерение твердости и определение механических свойств металла. С помощью измерения твердости металла (с помощью твердомера) удается уточнить характеристики прочности и пластичности металла основных частей газопровода и сравнить их со значениями, утвержденными ГОСТ 5520-79, ГОСТ 14637-89.
- Испытания на герметичность. Испытание газопровода на герметичность (гидравлические испытания газопровода) проводится под избыточным давлением.
- Расчет избыточного давления и времени проведения испытаний вы можете провести, прочитав нашу статью о гидравлических испытаниях.
Во время испытаний необходимо удостовериться, что нет падения давления более одного деления шкалы манометра, а также по результатам испытаний сохранена герметичность разъемных соединений.
Он поможет подготовиться к аттестации в Ростехнадзоре по категории Б 7.1 и безопасно эксплуатировать ваш объект.
Результат обследования газопровода
Результатом обследования газопровода является заключение.
Заключение содержит:

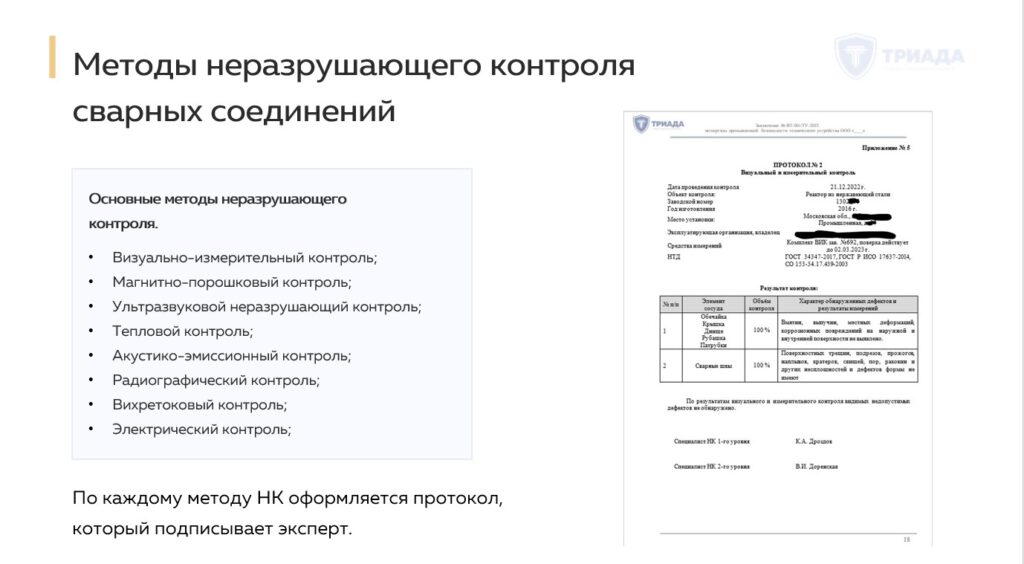

- Акт обследования по каждому виду неразрушающего контроля:
2. Расчет остаточной прочности трубопровода.
3. Итоговый раздел заключения содержит выводы о соответствии газопровода нормам и правилам промышленной безопасности.
После проведения лишь внешнего осмотра газопровода является акт осмотра, который подписывают лица, принимавшие участие в осмотре газопровода (например, ответственный за эксплуатацию сети газопотребления). Также запись об осмотре вноситься в эксплуатационный журнал.
