Определение метода неразрушающего контроля сварных соединений
Неразрушающий контроль сварных соединений – это методы, которые позволяют обнаружить дефекты в металлических соединениях без физического вмешательства и повреждения изделия. Кроме того с помощью методов неразрушающего контроля сварных соединений также можно получить информацию о структуре материала и его физико-химических свойствах.
Ниже мы разберем основные методы неразрушающего контроля сварных соединений.

Визуальный и измерительный контроль сварных соединений
Визуальный и измерительный контроль (ВИК) представляет собой один из наиболее доступных, быстрых и информативных методов неразрушающего контроля сварных соединений. Этот метод является основным и предшествует остальным методам дефектоскопии.
В процессе визуального осмотра с использованием эталонов, шаблонов, увеличительных стекол, линеек и других инструментов, можно обнаружить внешние дефекты размером от 0,1 мм. Перед проверкой сварных швов и смежных поверхностей необходимо очистить их от шлака и металлических брызг.
Метод ВИК (визуального контроля) подходит практически всем техническим устройствам, а также зданиям и сооружениям при ОПО. Метод в обязательном порядке сочетается с другими методами неразрушающего контроля.
Ультразвуковой метод неразрушающего контроля
Этот метод основан на использовании высокочастотных звуковых волн, которые источник излучает в среду с различной плотностью. Звуковые волны отражаются от границы между разными средами и затем улавливаются датчиком дефектоскопа. После обработки полученных данных результаты выводятся на дисплей. Оператор, основываясь на угле и степени ослабления отраженного сигнала, определяет местоположение и размер дефектов. Портативные ультразвуковые дефектоскопы применяются для контроля качества сварных соединений в трубопроводах и крупных конструкциях.
Этот метод обладает рядом преимуществ, таких как простота использования и быстрота получения результатов. Однако для толкования отраженных сигналов требуется опытный дефектоскопист с профессиональной подготовкой.
Ультразвуковой метод сварных соединений используется для анализа несущих конструкций здания, анализа сварочных соединений, склейки листового металла.
Скачайте чек-лист по проведению неразрушающего контроля
Подготовили для вас чек-лист по проведению неразрушающего контроля и наш референс лист. Оставьте заявку и мгновенно получите их на вашу почту.

Капиллярный метод контроля сварных соединений

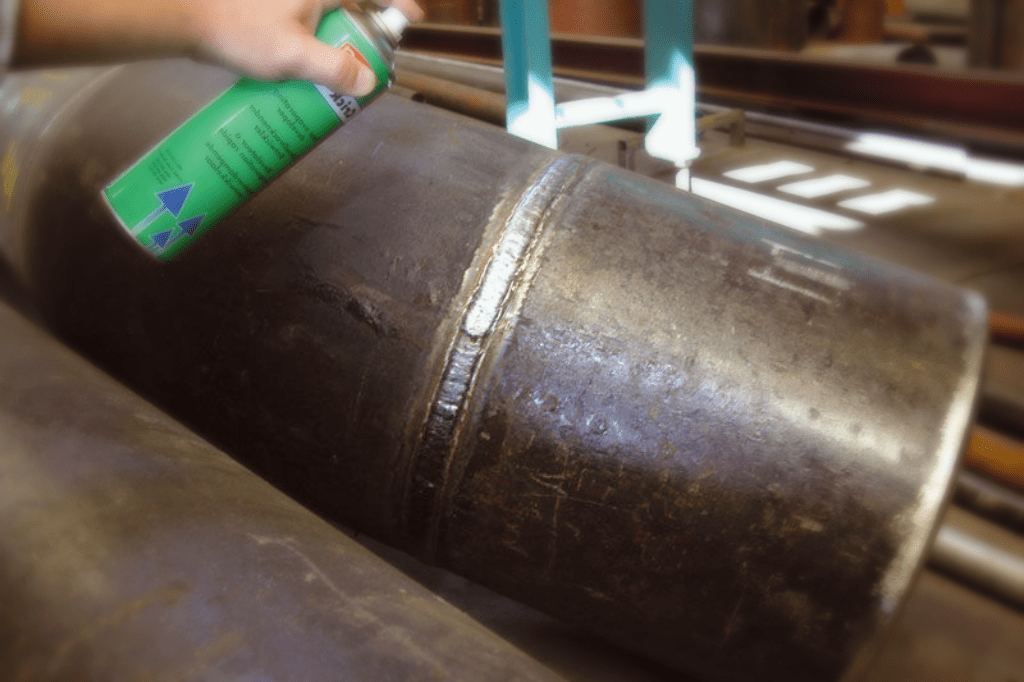

На производстве диагностика может быть проведена с использованием горячего масла и раствора извести, которые после высыхания показывают контуры дефектов.
Метод позволяет выявить малые дефекты.
Метод недорогой, но не выявляет скрытые дефекты.
Магнитный контроль сварных соединений

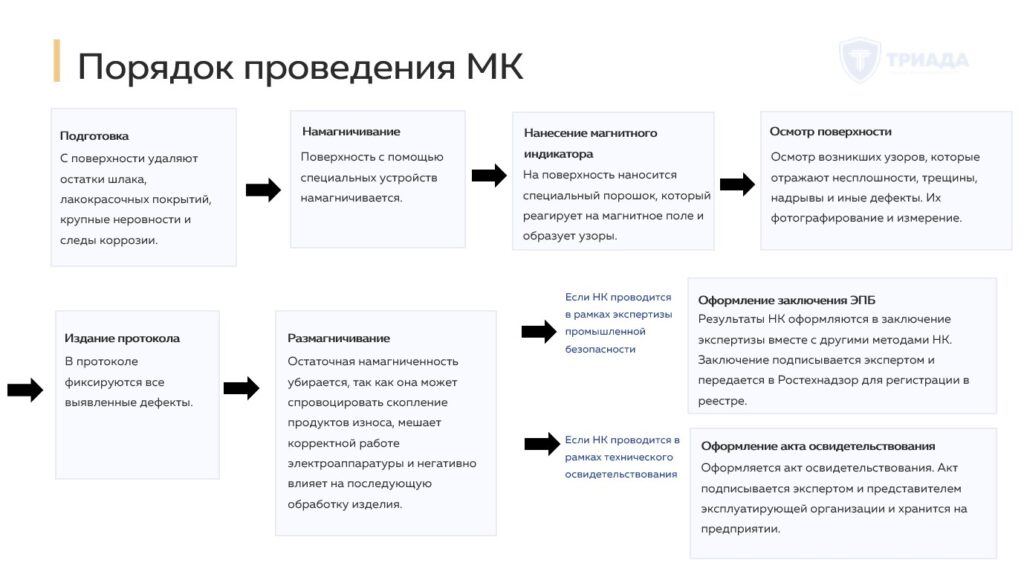

Метод заключается в создании магнитного поля в области, которую требуется диагностировать. Если металл не имеет дефектов, линии сил магнитного поля остаются прямыми, в то время как нарушения структуры приводят к искажению этих линий.
На практике магнитные неразрушающие методы контроля могут осуществляться следующими способами:
- Визуально, с записью искажений при помощи специального прибора.
- С использованием железного порошка, которое наносится на проверяемую область и собирается в местах дефектов.
Метод в первую очередь применяется для контроля трещин и непроваров.
Радиографический контроль сварных соединений

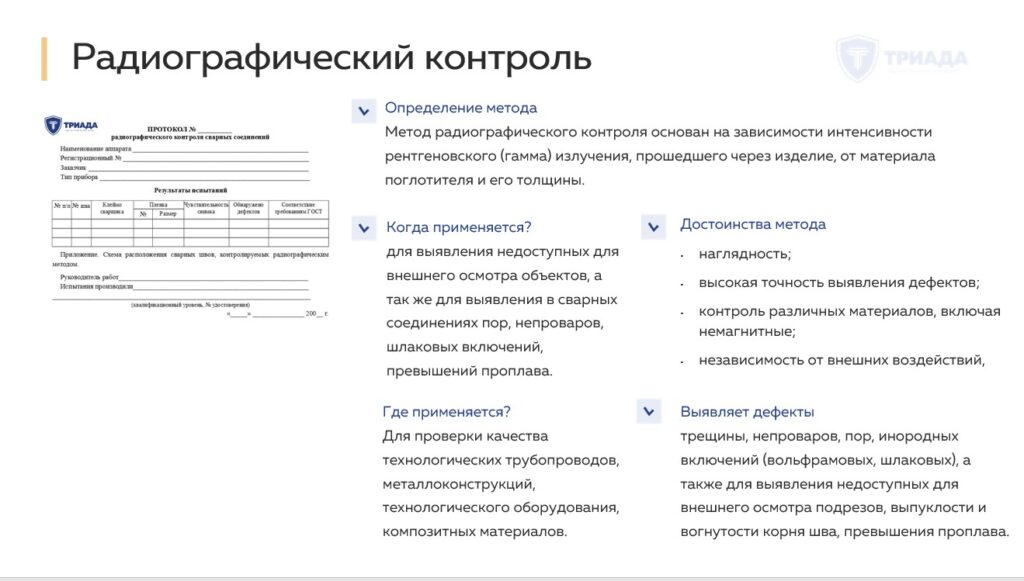

Для диагностики сварных швов на важных конструкциях широко применяется радиография. Этот метод основан на просвечивании металла с использованием рентгеновских лучей или гамма-излучения, а полученные результаты фиксируются на фотопленке. По изображению определяются размеры дефектов и примесей. Диагностика может проводиться с помощью стационарных или портативных аппаратов в открытых условиях.
Радиография обладает преимуществами точных результатов и быстрого выполнения диагностики. Однако основным недостатком этого метода является повышенный уровень радиации, связанный с работой оборудования, что требует обеспечения безопасности для персонала. Кроме того, высокая стоимость оборудования и расходных материалов является недостатком данного метода.
Метод активно применяется для обследования сложных объектов, который иными методами неразрушающего контроля не получится обследовать полностью
Ответим на любые вопросы, предложим лучшее решение
Вихретоковый контроль сварных швов
Методы вихретокового контроля основаны на записи изменений электромагнитного поля, создаваемого вихревыми токами, возникающими в проводящем объекте при его возбуждении через возбудительную катушку. Вихревые токи представляют собой токи, индуцируемые в проводящей среде в результате изменения магнитного поля.
Путем пропускания через катушку тока определенной частоты можно менять знак магнитного поля с той же частотой. Интенсивность и распределение вихревых токов зависят от геометрии, электромагнитных характеристик объекта и расположения вихретокового преобразователя. Обычно в качестве преобразователя используют индуктивные катушки.
Электромагнитное поле вихрей воздействует на катушки преобразователя, вызывая в них электрические потенциалы или изменение общего сопротивления. Путем записи напряжения на выводах катушек (метод трансформатора вихрей) или измерения их сопротивления (параметрический метод вихрей) можно получить информацию о свойствах объекта и его положении относительно преобразователя.
Метод активно применяется в теплоэнергетике и для исследования зданий и сооружений, а также трубопроводов, тепловых сетей и электрооборудования.
