Сосуды под давлением: виды, правила эксплуатации, ФНП
В этой статье вы узнаете основные правила по ремонту, монтажу, контролю и работе с сосудами под давлением.
Директор по развитию, специалист по промышленной безопасности и проектированию ОПО
Что такое сосуд под давлением и что относится к ним?

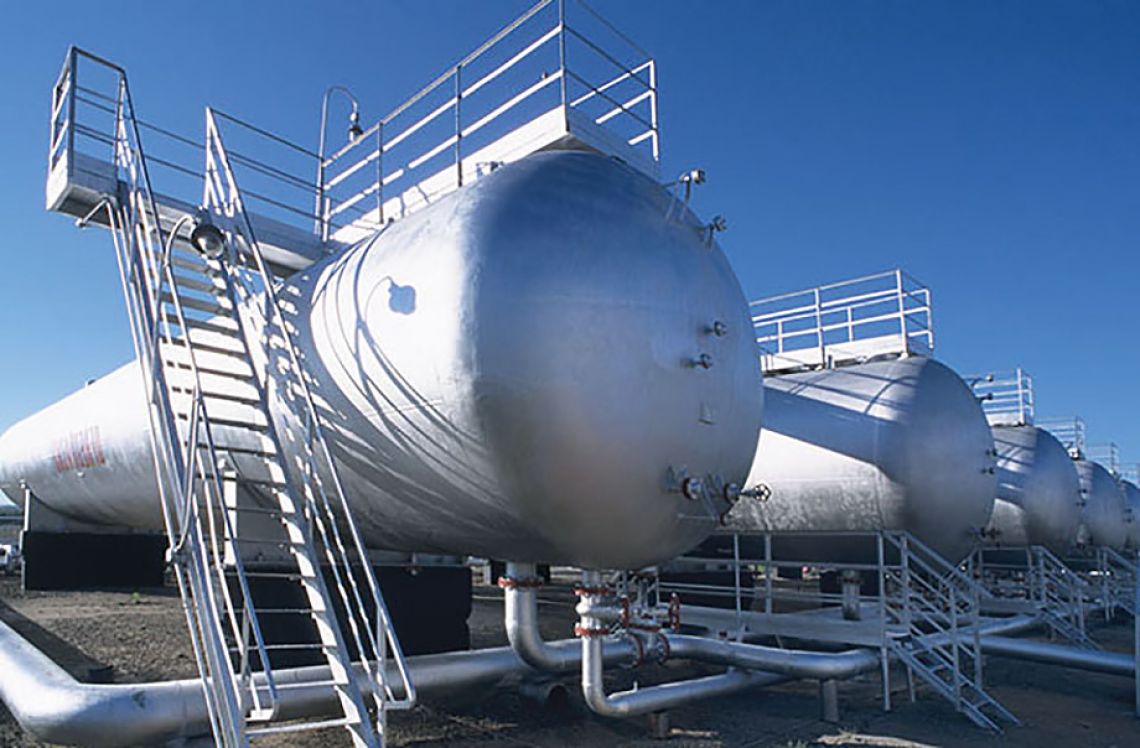

Сосуд под давлением – герметичная емкость, используемая для производственных и хозяйственных нужд хранения газов, химически-опасных и взрывоопасных жидкостей.
Классификация сосудов работающих под давлением
Оборудование, работающее под давлением можно разделить на следующие категории:
- Трубопроводы (устройства для транспортировки газов и жидкостей);
- Ресиверы – сосуды, под давлением, используемые для накопления и хранения сжатого газа или жидкости под давлением. К ресиверам относятся и воздухосборники;
- Паровые котлы и водогрейные котлы;
- Иные сосуды, использующие/хранящие жидкости или газы;
Какое оборудование попадает под правила промышленной безопасности?
Далеко не все оборудование под избыточным давлением (в том числе сосуды) попадает под действия правил промышленной безопасности, обозначенные в ФНП №536 и Федеральном Законе №116.

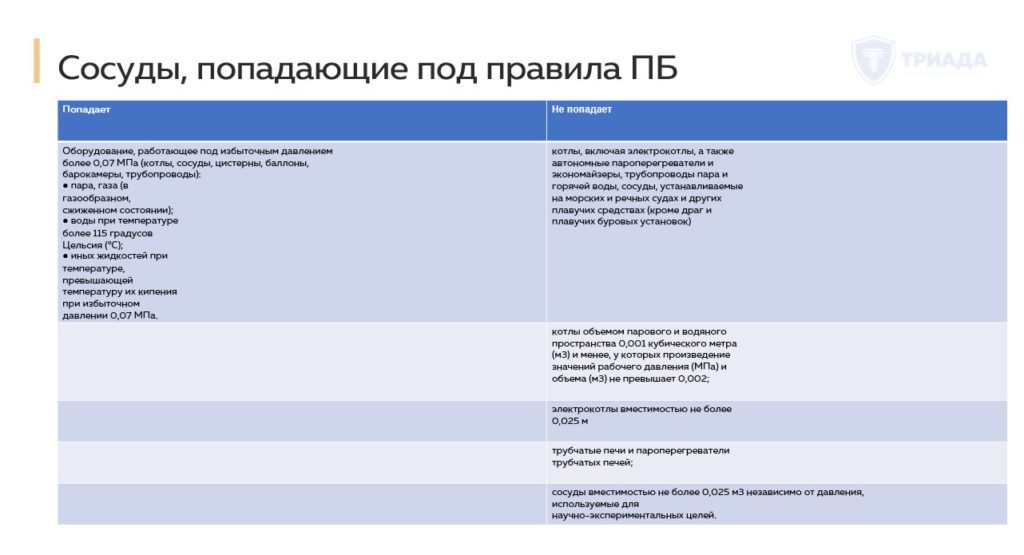

Под действие правил промышленной безопасности попадает оборудование, работающее под избыточным давлением (в том числе сосуды), работающее Оборудование, работающее под избыточным давлением более 0,07 МПа (котлы, сосуды, цистерны, баллоны, барокамеры, трубопроводы):
● пара, газа (в газообразном, сжиженном состоянии);
● воды при температуре более 115 градусов Цельсия (°C);
● иных жидкостей при температуре, превышающей температуру их кипения при избыточном давлении 0,07 МПа.
Однако, в пункте 5 ФНП №536 указаны исключения. Например, если сосуд установлен на военной технике, то он не попадает под действия норм и правил промышленной безопасности.
Ниже мы подготовили тест, он поможет понять попадает ли ваше оборудование под требования норм и правил в области промышленной безопасности.
Результаты
Ваше оборудование однозначно попадает под перечень оборудования, работающего под избыточным давлением и обязано следовать нормам и правилам промышленной безопасности. (Согласно пункту 2 ФНП №536).
Рекомендуем обратиться к нам за бесплатной консультацией по узакониванию вашего оборудования.
Ваше оборудование НЕ попадает под перечень оборудования, работающего под избыточным давлением и входит в перечень исключений (пункт 3 ФНП №536).
Узнайте попадает ли ваше оборудование под требования в области промышленной безопасности
#1. Под каким избыточным давлением работает ваше оборудование?
Пункт 2 и 3 ФНП №536 гласит, что постановке на учет в Ростехнадзоре подлежит оборудование, работающее под избыточным давлением более 0,07 МПа (котлы, сосуды, цистерны, баллоны, барокамеры, трубопроводы).
#2. Относится ли ваше оборудование к одному из перечисленных ниже исключений?
Ваше оборудование попадает под перечень исключений (пункт 3 и 5 – ФНП №536), значит его регистрировать не нужно.
#3. Относится ли ваше оборудование к одному из перечисленных ниже исключений?
Ваше оборудование попадает под перечень исключений (пункт 3 – ФНП №536), значит его регистрировать не нужно.
Бесплатно проконсультируем, рассчитаем стоимость постановки на учет, технического освидетельствования или экспертизы. Звоните или пишите на почту [email protected]
ФНП, регулирующий правила обращения с сосудами под давлением
Кто обязан следить за соблюдением правил эксплуатации сосудов?
Согласно Приказу Ростехнадзора №536 за обеспечением промышленной безопасности следит “эксплуатирующая организация”.
Эксплуатирующая организация – это юридическое лицо или ИП, которое владеет сосудом под давлением или занимается его обслуживанием по договору.
Приказ обязывает эксплуатирующую организацию назначить:
- ответственного за производственный контроль на предприятии;
- ответственного за исправное состояние сосуда;
- ответственного за безопасную эксплуатацию (например, начальника участка);
- персонал, который будет обслуживать сосуд.
Ответственный за производственный контроль должен быть аттестован в Ростехнадзоре по категории Б 8.3 (эксплуатация сосудов, работающих под давлением).
Также ФНП разделяет лиц – ответственного за производственный контроль и лицо ответственное за безопасность и эксплуатацию сосуда, поэтому рекомендуется назначить двух разных людей на эти должность.
Ответственный за производственный контроль отвечает за осуществление производственного контроля всего предприятия (физической площадки, где расположены опасные производственные объекты), а ответственный за безопасную эксплуатацию оборудования под давлением (сосуда) обеспечивает безопасную эксплуатацию сосуда, организовывает его регулярный осмотр, снятие показаний манометров и отвечает за любое дальнейшее взаимодействие персонала с сосудом (например, контролирует проведение ремонтных работ).
Ответственный за производственный контроль формирует аттестационную комиссию, которая обязана обучить всех сотрудников, взаимодействующих с сосудом под давлением и провести их аттестацию (проверку знаний). Комиссия состоит из минимум трех сотрудников предприятия, ранее прошедших необходимую аттестацию в Ростехнадзоре.
Каждый сотрудник, работающий с сосудами под давлением на предприятии, обязан пройти обучение у аттестационной комиссии на предприятии и успешно пройти тестирование на знание ФНП в области обращения с сосудами.
Основные требования к сосудам под давлением
Разберем основные требования, которые возлагаются на эксплуатирующую организацию, ответственную за обслуживание сосуда, работающего под давлением.
Эксплуатирующая организация обязана:
- следить за прочностью стенок сосуда, герметичностью, не допускать его разгерметизации;
- при введении сосуда в эксплуатацию провести пусконаладочные работы, сформировать акт готовности сосуда к вводу в эксплуатацию (документарные требования к сосудам разберем ниже);
- поставить сосуд на учет в Ростехнадзор;
- вести регулярный производственный контроль, который включает в себя регулярные внешние осмотры сосуда;
- выполнять работы по регулярному техническому обслуживанию сосуда (при необходимости и ремонту);
- проводить периодическое техническое освидетельствование сосуда (ниже разберем когда оно проводится);
- с периодичностью проводит экспертизу промышленной безопасности сосуда;
- все изменения, результаты экспертиз, освидетельствований, чистки и ремонта сосуда вносить в паспорт.
Для безопасной эксплуатации сосуд должен быть оснащен:
- запорно-регулирующей арматурой;
- приборами, измеряющими температуру стенок сосуда;
- приборами для измерения давления;
- указателями уровня жидкости.
Обозначили основные требования ФНП №536 к сосудам. Прочитайте их в нашей статье по ссылке.
Правила ввода в эксплуатацию сосудов, работающих под давлением
Во-первых, организация, которая занимается установкой и монтажом сосуда, обязана предоставить удостоверение о качестве монтажа.

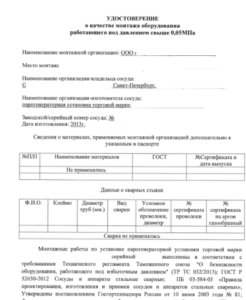

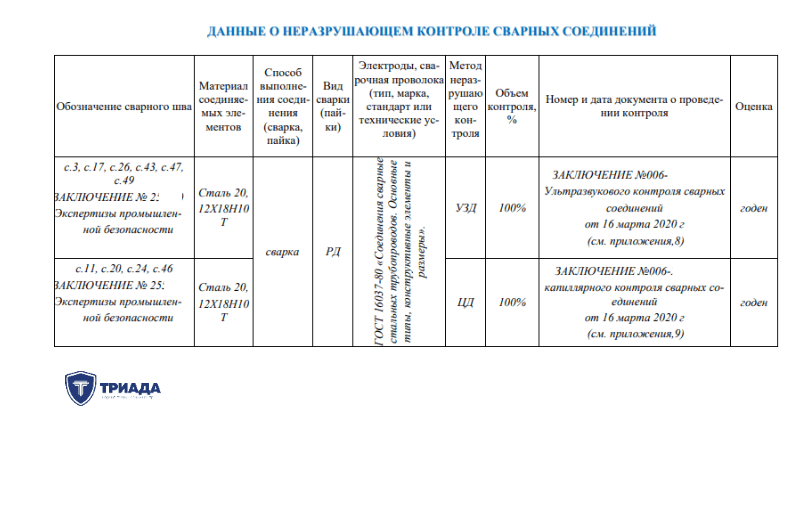

Удостоверение – это краткий документ, содержащий информацию о месте монтажа, условиях монтажа, о проведении сварочных и иных работ по установке сосуда.
Техническое освидетельствование – процесс оценки методом неразрушающего контроля состояния сосуда и степени его безопасной эксплуатации.

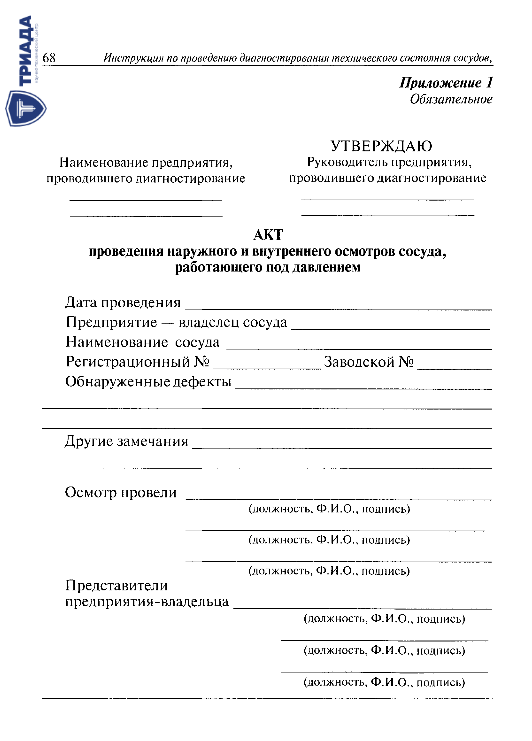

По результатам технического освидетельствования – требуется подписать акт проведения наружного и внутреннего осмотра оборудования.
Тщательно отнеситесь к выбору организации, которая будет осуществлять монтаж оборудования. Дело в том, что для дальнейшего прохождения комиссии и издания акта готовности оборудования к эксплуатации (о нем мы поговорим ниже), необходимо чтобы сосуд соответствовал правилам к монтажу, которые изложены в Приказе Ростехнадзора №536.
Так, например, организация, осуществляющая монтаж оборудования под давлением, обязана иметь в штате аттестованных специалистов в Ростехнадзоре по работе с оборудованием под давлением и быть членом соответствующего СРО.

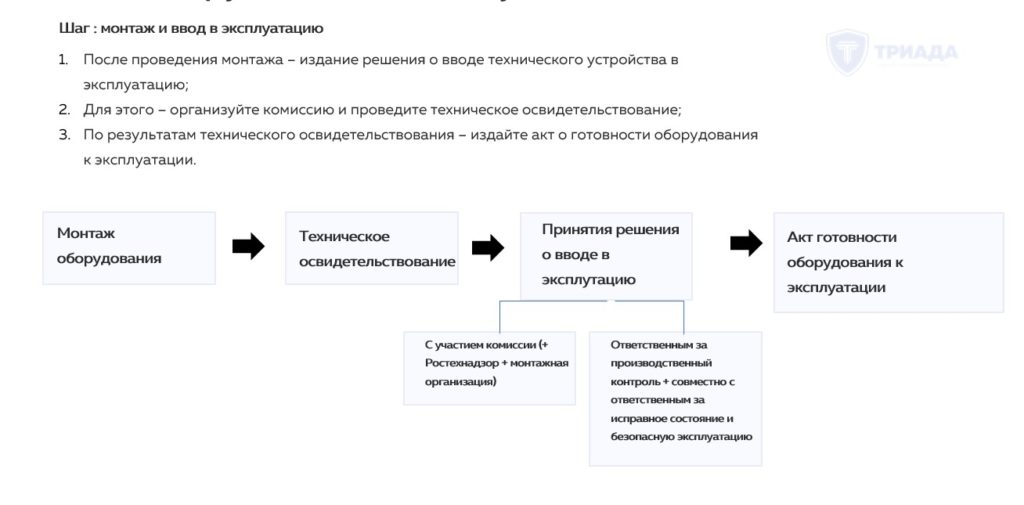

Далее после осуществления монтажа и пусконаладочных работ, ответственному за производственный контроль необходимо издать акт о готовности сосуда к эксплуатации. И здесь есть очень важный нюанс.
Если сосуд планируется ввести в эксплуатацию:
а) после монтажа без применения неразъемных соединений оборудования под давлением, поставленного на объект эксплуатации в собранном виде;
б) после монтажа без применения неразъемных соединений оборудования под давлением, демонтированного и установленного на новом месте;
в) до начала применения транспортабельного оборудования под давлением.
то, в таком случае достаточно издать акт готовности оборудования под давлением к эксплуатации.
Для издания акта можно как и сформировать небольшую комиссию из сотрудников предприятия, в рамках которой ответственные сотрудники (главный инженер/ответственный за производственный контроль) проводят визуальный осмотр сосуда под давлением и издают акт о готовности его к дальнейшей эксплуатации, так и поручить подписание акта ответственному за производственный контроль и ответственному за безопасную эксплуатацию оборудования под давлением.
Однако, если ввод сосуда в эксплуатацию осуществляется:
а) после монтажа оборудования, поставляемого отдельными деталями, элементами или блоками, окончательную сборку, которого с применением неразъемных соединений производят при монтаже на месте его установки (использования);
б) после монтажа оборудования под давлением, подтверждение соответствия которого не предусмотрено ТР ТС 032/2013;
в) после реконструкции (модернизации) или капитального ремонта с заменой основных элементов оборудования;
г) при передаче ОПО и (или) оборудования под давлением, находившегося в эксплуатации, в его составе для использования другой эксплуатирующей организации.
то, требуется собрать комиссию с участием инспекторов Ростехнадзора, которая рассмотрит возможность ввода сосуда в эксплуатацию и издаст акт готовности оборудования под избыточным давлением к дальнейшей эксплуатации на производстве.
Организация такой комиссии возлагается на эксплуатирующую организацию.
Комиссия обычно формируется в течение 10 дней и в нее приглашаются:
- сотрудники организации, участвовавшие в монтаже сосуда;
- специалисты неразрушающего контроля проводившие техническое освидетельствование сосуда;
- представители компании-производителя сосуда;
- представитель Ростехнадзора;
- ответственный за производственный контроль на производстве;
- главный инженер предприятия (или генеральный директор).
Комиссия тщательно изучает результаты технического освидетельствования, документацию сосуда, проводит визуальный осмотр сосуда и – гидравлические испытания.
Для успешного прохождения комиссии сосуд под давлением обязан:
- иметь положительный результат технического освидетельствования;
- иметь документацию от производителя (сертификат ТР ТС 032/2013), руководство по эксплуатации, чертеж, расчет на прочность, паспорт;
- иметь проектную документацию на ОПО, где планируется эксплуатировать сосуд;
- успешно пройти пусконаладочные работы;
Важно помнить: если оборудование под давлением не подлежит обязательной сертификации ТР ТС 032/2013 или является трубопроводами пара и горячей воды или по какой-то причине была утеряна документация производителя, то для успешного прохождения комиссии необходимо провести экспертизу промышленной безопасности и зарегистрировать положительное заключение экспертизы в Ростехнадзоре.
Также для успешного прохождения комиссии оборудование под давлением (например, сосуд) обязано:
- иметь удостоверение о качестве монтажа (о нем поговорили выше);
- иметь проектную документацию на сосуд (такой документацией может быть как и проект капитального строительства – раздел “ТХ”, так и проект на перевооружение, в котором обозначено как сосуд применяется в технологических процессах предприятия);
- должно быть исправным и соответствующим требованиям Приказа Ростехнадзора №536.

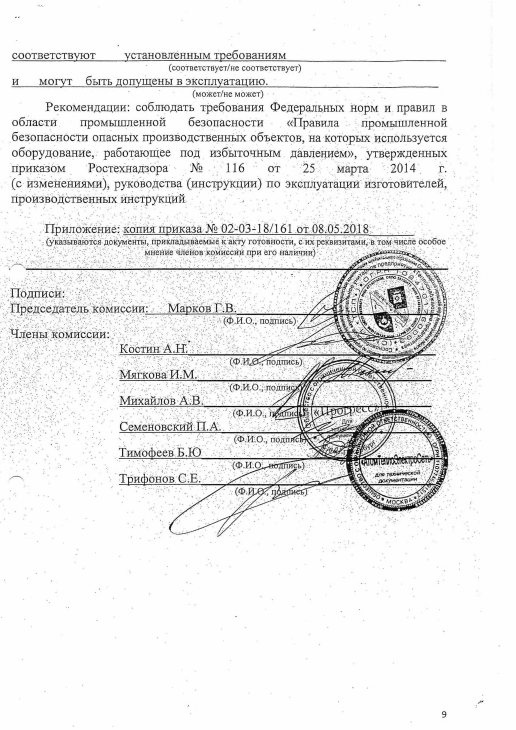

В результате работы комиссии – всеми ее членами оформляется акт готовности оборудования под давлением (сосуда) к дальнейшей эксплуатации.
Акт подписывается всеми членами комиссии и подтверждает готовность сосуда к дальнейшей эксплуатации. Сведения о прохождении комиссии записываются и в паспорт сосуда.
Если один из членов комиссии не согласен с выводами, то он может написать возражения в письменном виде, которые в обязательном порядке будут приложены к акту готовности оборудования к эксплуатации.
Постановка сосуда под давлением на учет в Ростехнадзор
После издания акта о готовности сосуда в эксплуатации его необходимо поставить на учет в Ростехнадзоре.
Регистрации подлежат все сосуды, имеющие признаки опасности, а именно:
- все оборудование, работающее по давлением выше 0.07 МПА;
- сосуды, использующие жидкость или пар под температурой выше 115 градусов;
- сосуды холодильных установок и блоков;
- бочки для транспортировки сжиженных газов вместимостью от 100 литров;
- аппараты воздухораспределительных установок;
Для постановки на учет необходимо собрать и предоставить в Ростехнадзор следующие документы:
- Заявление на регистрацию от предприятия, использующего сосуд;
- Удостоверение о качестве монтажа;
- Акт готовности оборудования под давлением к эксплуатации;
- Копия руководства по эксплуатации;
- Паспорт сосуда и всю имеющуюся от производителя эксплуатационную документацию (например, чертежи сосуда);
- Сертификат ТР-ТС на сосуд (если сосуд не подлежит сертификации или сертификат утерян, то положительное заключение экспертизы промышленной безопасности сосуда);
- Чертеж сосуда;
Также в Ростехнадзор сдается заявление с просьбой поставить оборудование на учет.

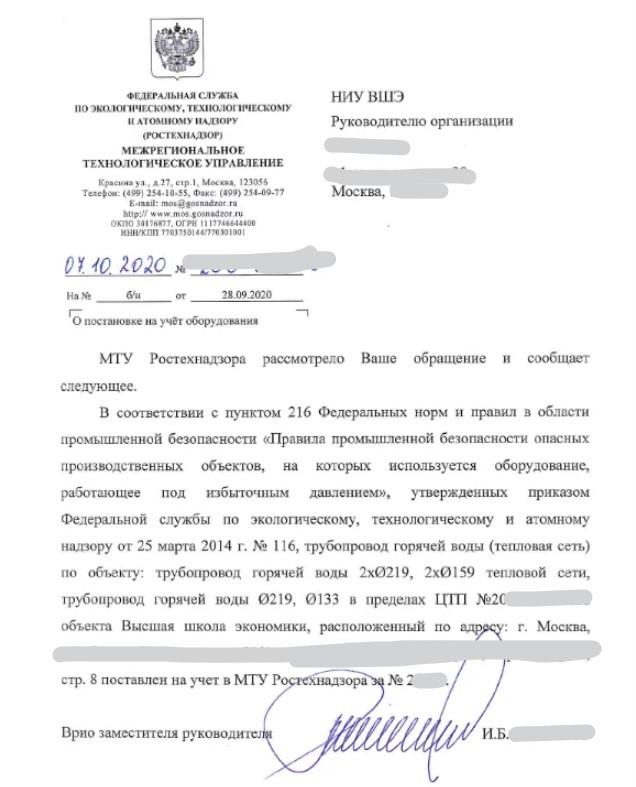

В течение 30 дней Ростехнадзор рассматривает документы и далее выдает письмо о факте регистрации сосуда, которое содержит учетный номер и данные об оборудовании.
С этого момента сосуд считается поставленным на учет и зарегистрированным.
Помимо постановки конкретного сосуда на учет в Ростехнадзор, необходимо зарегистирировать опасный производственный объект, где расположен сосуд.
Если опасный производственный объект уже зарегистрирован и новый сосуд вводится в эксплуатацию уже на зарегистрированном ОПО – необходимо удостовериться, что сосуд “вписан” в проектную документацию опасного производственного объекта.

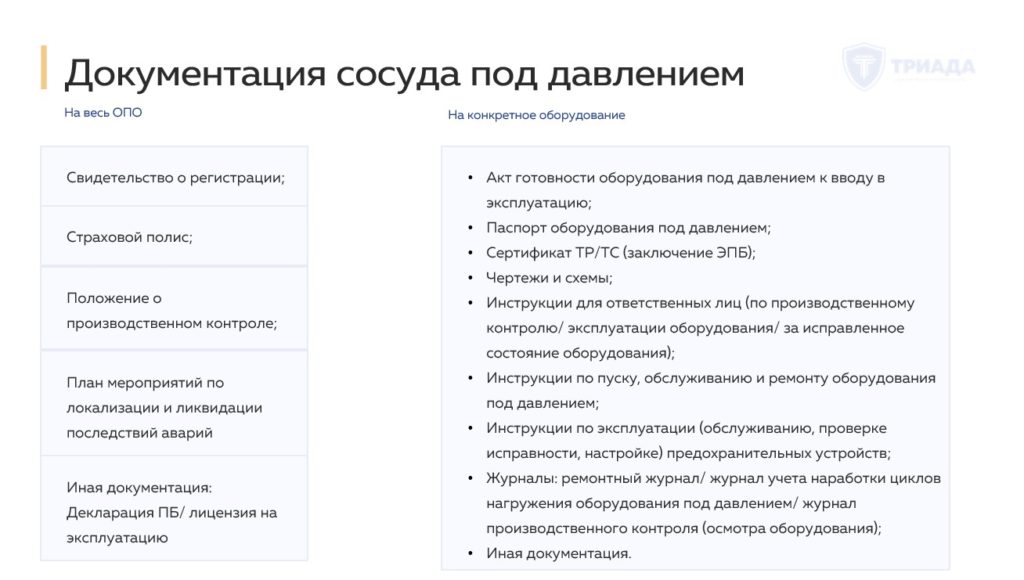

Скачайте перечень документации по промышленной безопасности для сосудов под давлением
Подготовили для вас перечень документации по промышленной безопасности на ОПО, где эксплуатируется оборудование под избыточным давлением. Оставьте заявку и мгновенно получите его на вашу почту.
Эксплуатация сосудов под давлением
После регистрации сосуда в Ростехнадзоре и получения письма о постановке устройства на учет – сосуд можно смело использовать на производстве.
Однако, стоит помнить следующие правила:
- все оборудование необходимо снабдить специальными опознавательными знаками (“Осторожно! Сосуд под давлением!”). Исключение – небольшие баллоны для транспортировки объемом до 100 л.
- возле сосуда должна быть размещена схема включения сосуда с указанием: источника давления; параметров; рабочей среды;
- если на предприятии используются трубопроводы, они должны быть покрашены в соответствующий цвет (в зависимости от проводимой жидкости);
- сосуд под давлением должен быть снабжен: предохранительными устройствами, средствами измерения уровня жидкой рабочей среды; средствами измерения давления; средствами измерения температуры рабочей среды; запорной и регулирующей аппаратурой;
- сосуд под давлением должен быть снабжен автоматической системой отключения при недопустимых значениях (температуры и давления) при эксплуатации;
Кроме того необходимо обеспечить постоянный производственный контроль над эксплуатацией сосуда:
- в здании, где расположен сосуд, необходимо запретить допуск посторонних лиц;
- приказом ответственного за производственный контроль требуется назначить лица, которые будут следить за безопасной эксплуатации сосуда, работающего под давлением. Во время работы сосуда запрещается оставлять оборудование без присмотра;

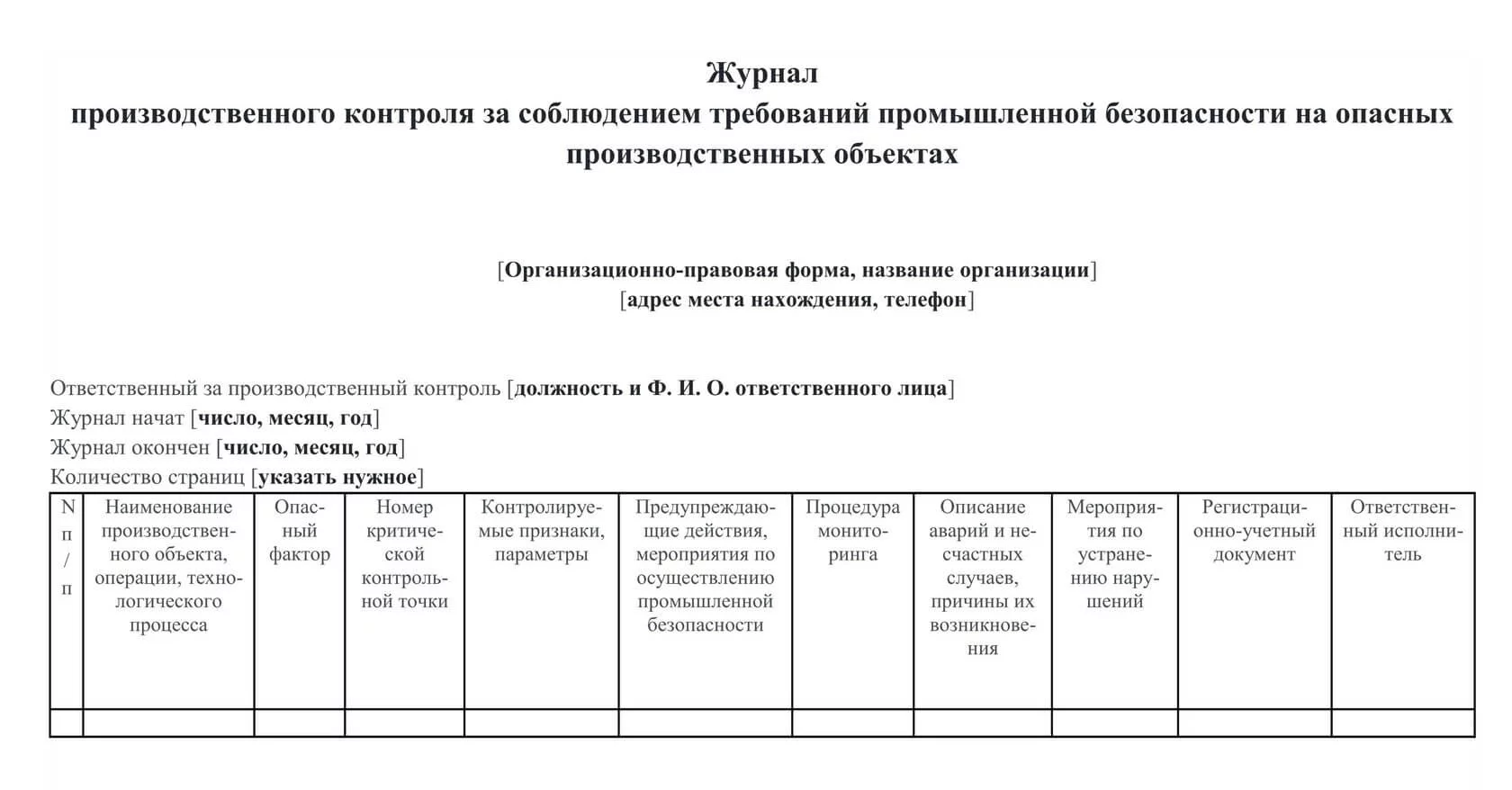

- действия по производственному контролю (факты осмотра оборудования, включения и выключения его) строго вносятся в журнал производственного контроля;
- при нахождении сосуда в резерве более чем на трое суток необходим полный визуальный осмотр оборудования;
- необходима регулярная проверка значений манометров и средств измерений (не реже 1 раза в смену);
Также в обязательном порядке на производстве должно быть положение о производственном контроле (в рамках которого осуществляется производственный контроль на всем предприятии), журнал производственного контроля (в него вносят все мероприятия по производственному контролю), а также план мероприятий по локализации и ликвидации аварий, который включает в себя последовательную инструкцию действий в случае любых инцидентов или аварий с сосудом.
В статье “основные требования к сосудам под давлением” мы более подробно разбираем требования Приказа Ростехнадзора №536 к техническому оснащению сосудов, работающих под давлением.
Производственный контроль на сосудах, работающих под давлением

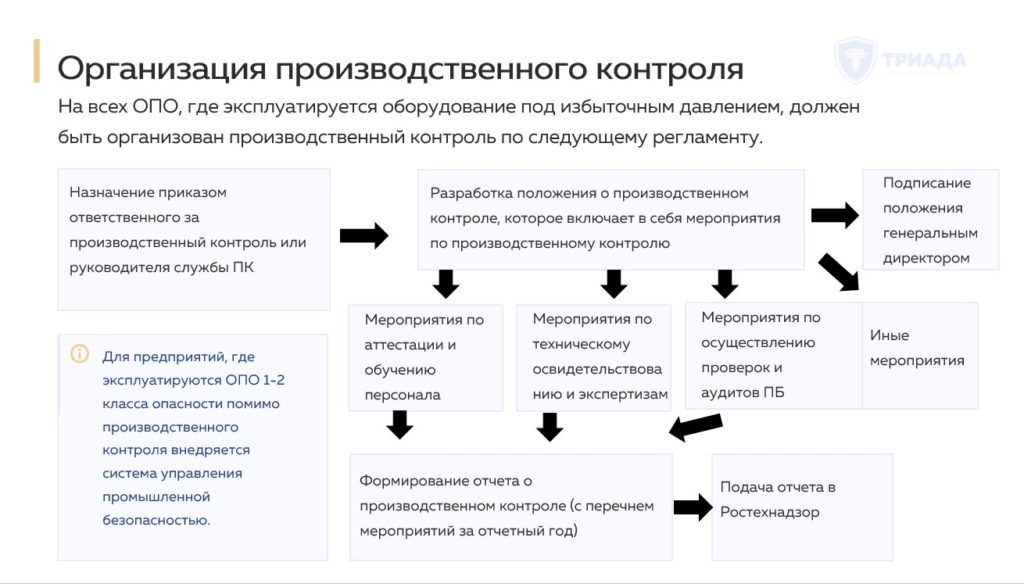

На предприятии, где эксплуатируется оборудование под избыточным давлением (в том числе сосуды), необходимо организовать производственный контроль.
Для этого необходимо:
1. Назначить приказом ответственного за производственный контроль на предприятии (приказом);
2. Разработать положение о производственном контроле на предприятии
3. Организовать мероприятия производственного контроля, включая периодические осмотры сосудов.
Написали для вас статью с регламентом осмотра сосуда под давлением. Обязательно ее прочитайте.

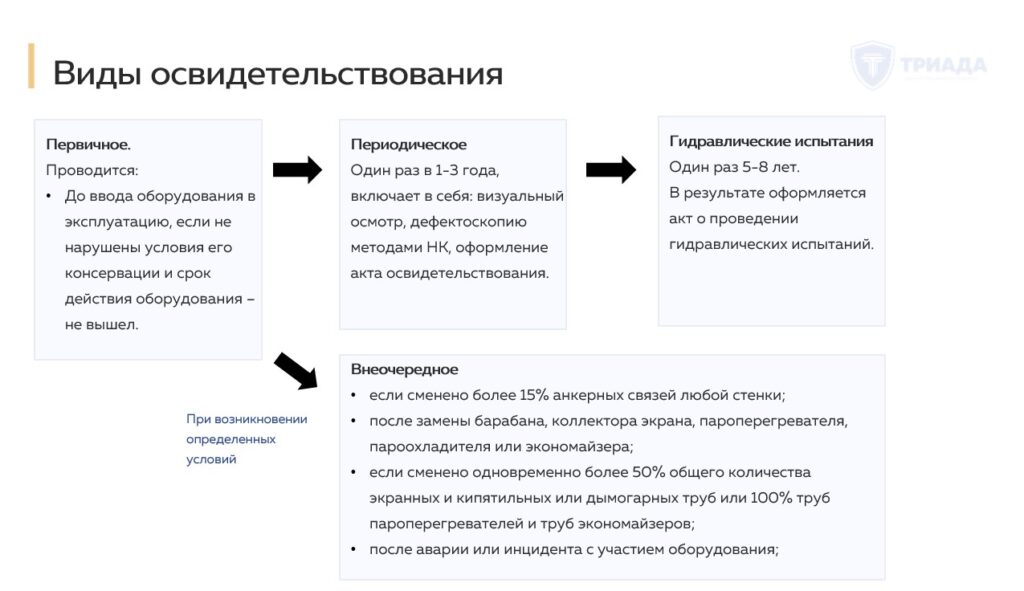

Техническое освидетельствование сосуда
Оборудование, работающее под избыточным давлением (в том числе сосуд) обязано подвергаться периодическому техническому освидетельствованию.
Техническое освидетельствование может осуществлять только организация, имеющая собственную аттестованную лабораторию неразрушающего контроля.
Для сосудов, работающих со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью не более 0,1 мм/год обследование проводится:
- 1 раз в 2 года (наружный осмотр);
- 1 раз в 4 года (полный осмотр независимой организацией)
- 1 раз в 8 лет – гидравлические испытания.
Для сосудов, работающих со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,1 мм/год обследование проводится:
- 1 раз в год (наружный осмотр);
- 1 раз в 4 года (полный осмотр независимой организацией)
- 1 раз в 8 лет – гидравлические испытания.
Для сосудов, зарытых в грунт и использующихся для хранения сжиженного газа:
- 1 раз в 10 лет (полный осмотр независимой организацией)
- 1 раз в 10 лет – гидравлические испытания.
Внеочередное обследование сосуда проводится:
- если сосуд не эксплуатировался более 12 месяцев;
- если сосуд был демонстрирован и установлен на новом месте;
- если произведен ремонт с применением сварки;
- если сменено более 15% анкерных связей любой стенки;
- перед наложением защитного покрытия на стенки сосуда;
В результате технического освидетельствования выдается
- акт технического освидетельствования;
- отметка о техническом освидетельствовании вносится в паспорт сосуда;
Техническое освидетельствование проводится независимым экспертом-дефектоскопистом с помощью лаборатории неразрушающего контроля.
Помимо технического освидетельствования сосуд нуждается в периодическом проведении экспертизы промышленной безопасности.
Отличие освидетельствования от экспертизы в первую очередь в официальности процедуры. Заключение экспертизы регистрируется в Ростехнадзоре, в то время как результаты технического освидетельствования достаточно отразить в паспорте сосуда.
Экспертиза промышленной безопасности сосуда проводится:
- до его ввода в эксплуатацию, если утерян паспорт или в паспорте не обозначен срок безопасной эксплуатации оборудования;
- после окончания срока безопасной эксплуатации, установленного паспортом сосуда или прошлым заключением экспертизы промышленной безопасности;
- при утере паспорта или проектной документации на сосуд;
- при аварии или инциденте в случае если сосуд был поврежден;
Ремонт сосуда под давлением
Плановый ремонт сосуда могут осуществлять сотрудники, прошедшие аттестацию в Ростехнадзоре по взаимодействию с сосудами.
При ремонте необходимо строго соблюдать требования по технике безопасности, изложенные в ФНП, а также в паспорте сосуда.
При проведении ремонта сосуд должен быть опорожнен, а давление в нем – снято.
Сосуд должен быть изолирован от трубопроводов или насосов путем установки заглушек.
Сварочные работы могут проводиться только по технологии, утвержденной производителем сосуда (она обычно обозначается в паспорте).
Все осуществленные плановые ремонтные работы в обязательном порядке вносятся в паспорт сосуда.
если в рамках ремонта сосуда планируется изменить его свойства, или поменять производственные/технологические процессы, то данную работу необходимо узаконить разработкой проекта на техническое перевооружение и проведением экспертизы промышленной безопасности проектной документации.
Документация для использования сосудов, работающих под избыточным давлением:
Чтобы узаконить использование сосуда на опасном производственном объекте необходима следующая документация:
- удостоверение о качестве монтажа (разобрали выше);
- паспорт технического устройства – документ, содержащий всю необходимую информацию о сосуде под давлением (инструкцию по использованию, информацию о производителе, срок возможной эксплуатации). В паспорт вносятся все действия с сосудом: монтаж, ремонт, все технические освидетельствования и экспертизы.
- акт готовности сосуда к эксплуатации (разбирали выше);
- уведомление о постановке сосуда на учет в Ростехнадзоре;
- сведения характеризующие ОПО, где эксплуатируется сосуд;
- проектная документация капитального строительства/реконструкции предприятия, где планируется эксплуатировать сосуд;
- приказ о назначении ответственного за производственный контроль и ответственного за контроль над эксплуатацией сосуда;
- чертежи сосуда и иная документация производителя сосуда;
- график планово-ремонтных работ;
- ремонтный журнал;
- сменный журнал технического состояния оборудования;
- журнал производственного контроля;
- инструкция для персонала по обращению с сосудам;
- план мероприятий по локализации и ликвидации аварий на ОПО;
- положение о производственном контроле (именно на основании положения осуществляется производственный контроль за сосудом).
На бесплатной консультации наши эксперты:
- Ответят на все ваши вопросы по промышленной безопасности и охране труда;
- Помогут привести ваше производство к полному соответствию с ФНП или при отсутствии такой возможности разработают обоснование безопасности, утверждающее возможность отхождения от норм и правил.
Наши эксперты написали для вас более 200 статей по промышленной, экологической безопасности и проектированию. Их прочтение поможет Вашему предприятию детально ознакомиться с актуальными законодательными требованиями.
Оставьте заявку на бесплатную консультацию наших специалистов по промышленной безопасности вашего объекта.
