Обследование трубопровода, а также его наружный осмотр
В этой статье вы узнаете, когда следует проводить обследование и осмотр трубопровода и ознакомитесь с методами и программой диагностирования как и технологических трубопроводов, так и трубопроводов тепловых сетей.
Директор по развитию, специалист в области промышленной безопасности и проектирования ОПО
Какие трубопроводы подлежат обследованию?
Согласно Приказу Ростехнадзора №536 периодическому обследованию подлежат все трубопроводы:
- пара и горячей воды с рабочим давлением более 0,07 МПа и температурой свыше 115°C;
- трубопроводы иных жидкостей при температуре, превышающей температуру их кипения и при избыточном давлении 0,07 МПа.
Когда проводится обследование трубопровода?
Обследование трубопровода проводится:
- с помощью наружного осмотра – например по программе производственного контроля (периодичность такого осмотра определяет главный инженер/ответственный за производственный контроль). Осмотр в таком случае проводится самостоятельно без привлечения экспертной организации. Рекомендуется проводить внешний (наружный) осмотр трубопровода 1 раз в смену.

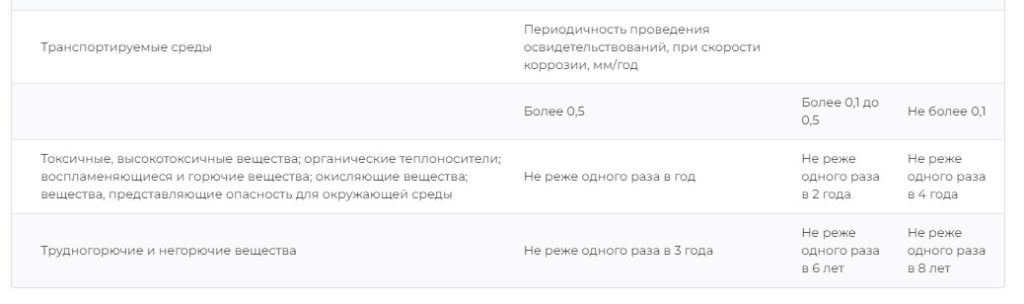

- неразрушающим контролем в рамках технического освидетельствования (для трубопроводов тепловых сетей – 1 раз в 3 года; если на трубопроводе установлена система оперативного дистанционного контроля состояния, то 1 раз в 5 лет). Для технологических трубопроводов срок освидетельствования указан в таблице ниже (он зависит от транспортируемой среды)
- в рамках экспертизы промышленной безопасности трубопровода. Проводится после окончания срока эксплуатации трубопровода, который указан в его паспорте или при утере паспорта/ отсутствии в нем срока эксплуатации. Экспертизу проводит независимый экспертный центр, имеющий лицензию (например, наша организация).
Отличие наружного осмотра трубопровода от полного обследования
Стоит понимать, что наружный осмотр трубопровода проводится и в рамках его полноценного обследования (например, при проведении экспертизы промышленной безопасности).
Однако, обычный наружный осмотр, как правило, осуществляет ответственный за безопасную эксплуатацию трубопровода (возможно вместе с ответственным за производственный контроль) 1 раз в смену без привлечения независимой организации. В рамках осмотра ответственный сотрудник “обходит” трубопровод и осматривает его.
Полноценное обследование трубопровода помимо визуального осмотра включает в себя неразрушающий контроль несколькими методами (например, ультразвуковым, капиллярным контролем сварных соединений). Полноценное обследование в рамках технического освидетельствования или экспертизы промышленной безопасности проводит независимая организация, имеющая в штате специалистов неразрушающего контроля 1 и 2 уровня.
Программа наружного осмотра трубопровода
Задача ответственного специалиста (например, ответственного за безопасную эксплуатацию тепловой сети) на этапе наружного осмотра трубопровода проверить состояние изоляции и внешнего кожуха.
При обнаружении признаков намокания изоляции или подтопления трубопровода данные участки должны быть освобождены от теплоизоляции и подвергнуты визуальному контролю.
При наружном осмотре трубопровода необходимо убедиться в отсутствии дефектов трассы трубопровода таких как прогибы, уводы линий, провисания.
Также следует осмотреть опорно-подвесную систему и удостовериться в целостности опор, в отсутствии обрыва подвесок. При проведении наружного осмотра трубопровода необходимо проверить исправность дренажных устройств и удостовериться в отсутствии защемлений трубопровода.
Программа обследования трубопровода с помощью неразрушающего контроля
Трубопроводы тепловой сети и технологические трубопроводы подлежат полноценному техническому диагностированию. Ниже представлена краткая программа обследования трубопроводов II, III, IV категории, основанная на «Инструкции по продлению срока службы трубопроводов II, III, IV категорий» в соответствии с СО 153-34.17.464-200.
Гидравлические испытания трубопровода

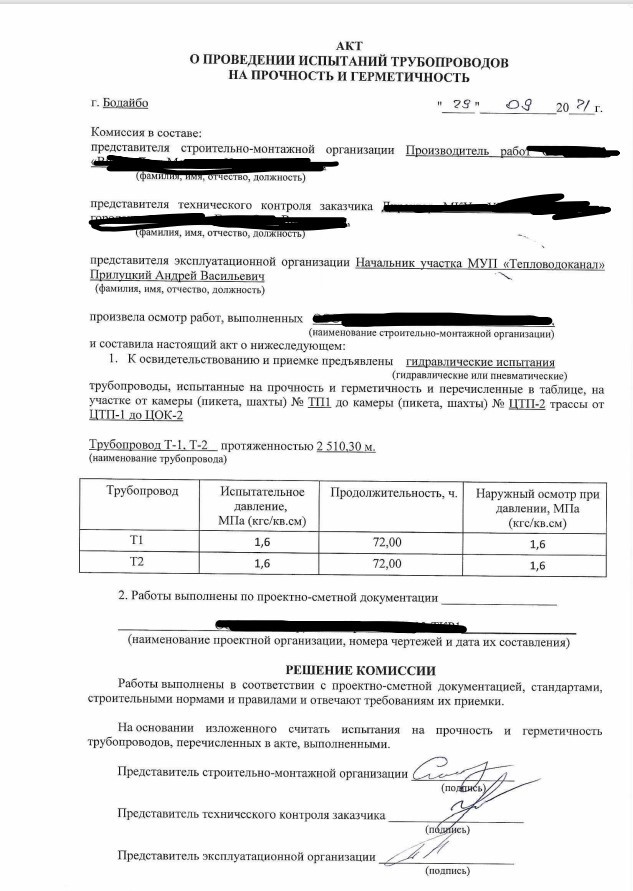

Гидравлическое испытание трубопровода является завершающей процедурой технической диагностики трубопровода, выполняемой с целью проверки герметичности и прочности всех элементов, работающих под давлением.
Наши эксперты написали для вас подробную статью про регламент проведения гидравлических испытаний трубопровода. Она доступна по ссылке.
Он поможет подготовиться к аттестации в Ростехнадзоре по категории Б 8.2 и безопасно эксплуатировать ваш объект.
Результат обследования трубопровода

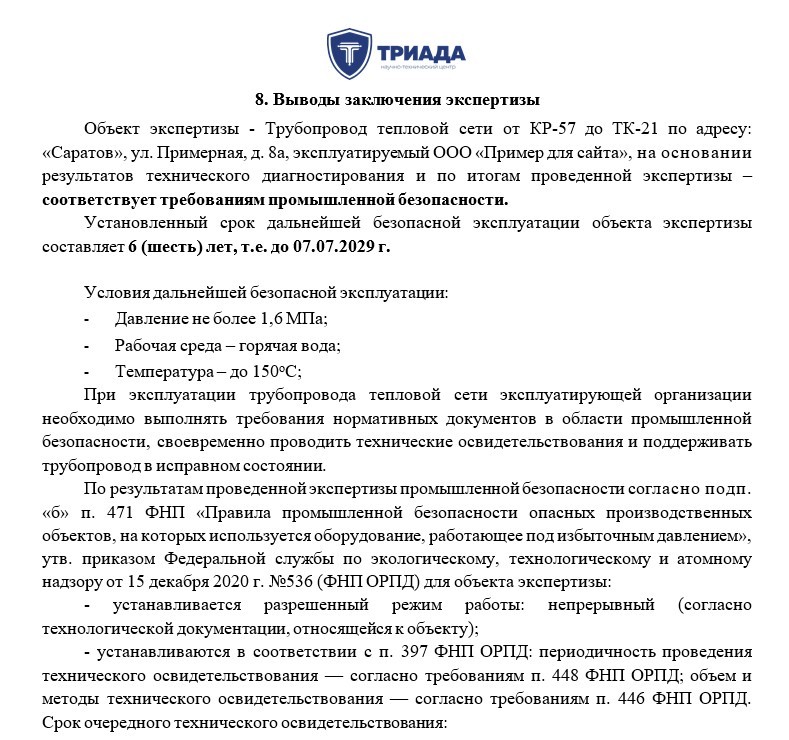

Результатом обследования трубопровода является заключение.
Заключение содержит:

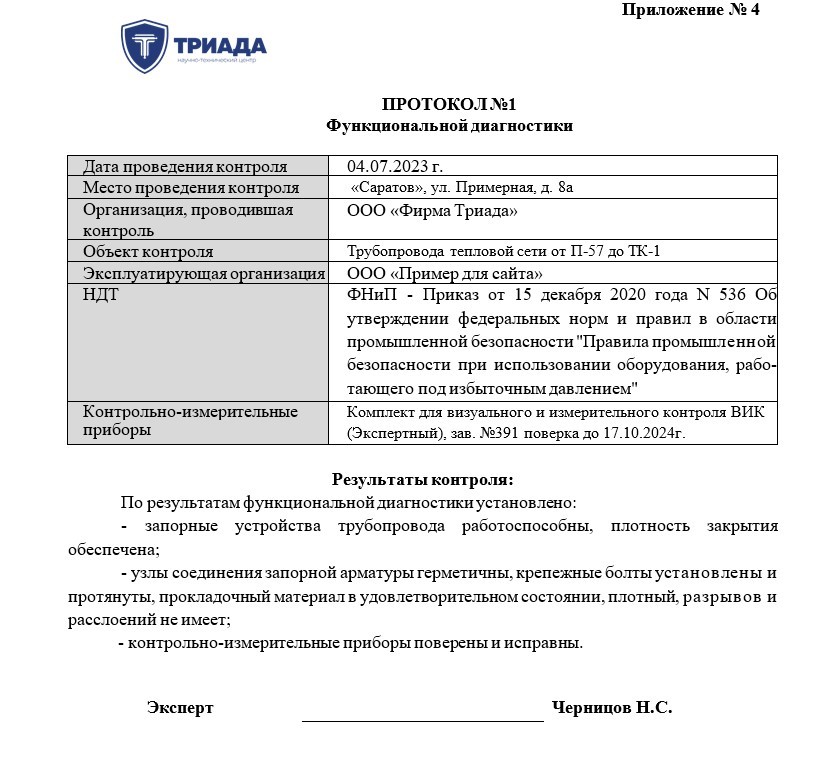

- Акт обследования по каждому виду неразрушающего контроля:
2. Расчет остаточной прочности трубопровода.
3. Итоговый раздел заключения содержит выводы о соответствии трубопровода нормам и правилам промышленной безопасности.
После проведения лишь внешнего осмотра трубопровода является акт осмотра, который подписывают лица, принимавшие участие в осмотре трубопровода (например, ответственный за эксплуатацию тепловой сети). Также запись об осмотре вносится в эксплуатационный журнал.
