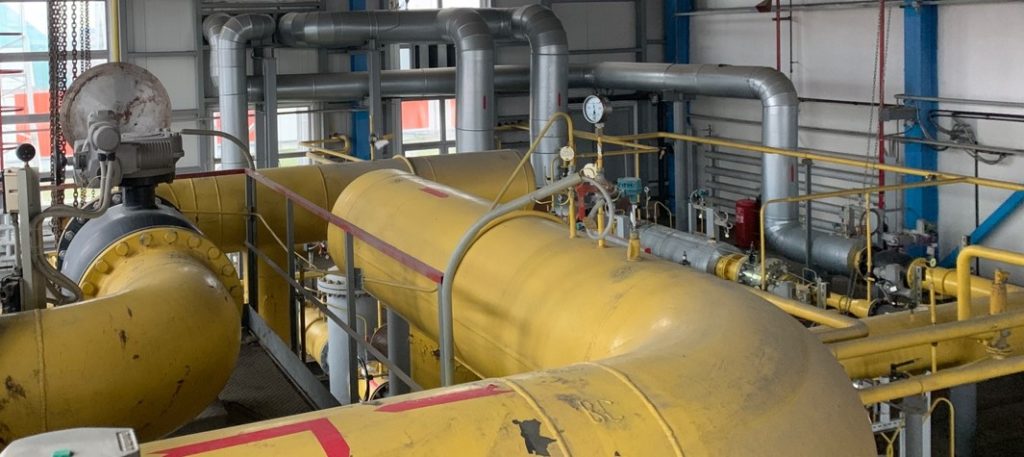

Определение газорегуляторного пункта (пункта ГРП)
Газорегуляторные пункты (ГРП) представляют собой ключевые элементы газоснабжения, обеспечивая надежное и безопасное распределение газа от источника к конечным потребителям. Эти комплексы важны для поддержания оптимального давления газа в газопроводе, что существенно влияет на эффективность и безопасность всей системы газоснабжения.
Типы газорегуляторных пунктов
Газорегуляторные пункты (ГРП) классифицируются по нескольким параметрам:
- По выходному давлению: ГРП низкого, среднего и высокого выходного давления.
- По количеству ступеней понижения давления газа: одноступенчатые и многоступенчатые ГРП.
- По количеству линий редуцирования: однониточные и многониточные ГРП.
- По типу схемы газоснабжения потребителя газа: тупиковые и закольцованные ГРП.
- По наличию резервной нитки редуцирования: ГРП с резервной линией редуцирования и без.
Он поможет подготовиться к аттестации в Ростехнадзоре по категории Б 7.1 и безопасно эксплуатировать ваш объект.
Требование к зданию газораспределительного пункта и пункта учета газа
Здания, в которых размещаются газорегуляторные пункты должны быть взрывоустойчивыми.
Такие здания должны проектироваться с учетом возможности выхода газов, аварийных ситуаций и резких перепадов давления, что предполагает использование специальных конструктивных решений.
Также здание, где располагается ГРП или обычный пункт учета газа должны иметь I или II степень огнестойкости и класс конструктивной пожарной опасности С0.
Это значит, что здания должны быть выполнены из негорючих материалов (природный камень, железобетон, защищенный металл), способных выдержать воздействие огня в течение определенного времени, не теряя своих конструктивных свойств.
В целях обеспечения взрывоустойчивости в проекте должны быть предусмотрены легко сбрасываемые конструкции. Площадь таких конструкций должна составлять не менее 0,05 м² на 1 м³ свободного объема помещения. Это гарантирует, что при возможной аварийной ситуации избыточное давление сможет безопасно сброситься, не разрушив здание.
Помещения, где располагаются газорегуляторные пункты, должны быть спроектированы таким образом, чтобы минимизировать риск возникновения аварийных ситуаций. Для этого используется противопожарная стена или перегородка, которая отделяет линии редуцирования и технологические помещения от других зон.
Противопожарные стены должны быть без проемов и соответствовать 2-му типу противопожарных конструкций, что обеспечивает надежную изоляцию от внешних возгораний.
Проектирование газорегуляторных пунктов запрещено в помещениях категорий А и Б по взрывопожарной опасности, так как данные помещения представляют наибольшую угрозу по уровню риска возникновения возгораний и взрывов. Также не допускается размещение ГРП на стенах или крышах зданий, выполненных из горючих материалов.
Помещения зданий и сооружений, в которых устанавливается газоиспользующее оборудование (включая ГРП) должны проектироваться с учетом их оснащения системами контроля загазованности по метану и оксиду углерода с обязательным выводом сигнала на пульт управления.
Проектирование газорегуляторных пунктов обязательно должно предусматривать системы молниезащиты и заземления для предотвращения возникновения аварийных ситуаций вследствие ударов молнии или накопления статического электричества.
Молниезащита должна включать в себя устройство для отвода электрических зарядов в землю, предотвращающее возможность удара молнии в здания ГРП.

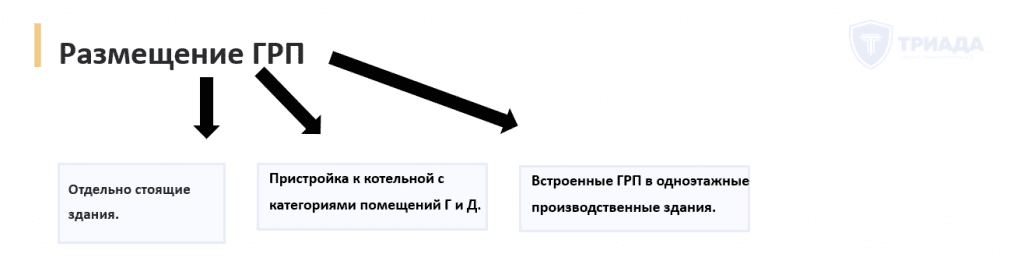

Размещение газорегуляторных пунктов
Газорегуляторные пункты (ГРП) могут размещаться в отдельных зданиях, встроенных или пристроенных к производственным объектам и котельным, быть отдельно стоящими, размещаться на открытых огражденных площадках или в шкафах, установленных на стенах зданий.
Осмотр газорегуляторного пункта
Ниже представлена инструкция по осмотру газорегуляторного пункта. Рекомендуем проводить полный осмотр ГРП не реже 1 раза в месяц.
1. Проверьте стабильность работы регуляторов:
2. Удостоверьтесь, что пределы регулирования соответствуют техническим характеристикам.
3. Проверьте предохранительные и сбросные клапаны:
4. Гарантируйте, что пределы срабатывания соответствуют стандартам (п. 8.1.7 и п. 8.1.8 ГОСТ Р 54983 – 2012).
5. Оцените герметичность арматуры;
6. Проверьте, что внутренняя герметичность запорной и предохранительной арматуры соответствует классу А согласно Приложению Е ГОСТ 9544-2015.
7. Гарантируйте герметичность рабочего клапана регуляторов давления:
8. Обеспечьте, что нет утечек, и герметичность рабочего клапана регуляторов давления поддерживается.
9. Проверьте наличие утечек:
Убедитесь, что утечки отсутствуют во всех разъемных и неразъемных соединениях.
10. Оцените перепад давления на фильтрах:
11. Проверьте, что перепад давления на фильтрах находится в норме.
12. Проверьте функционирование запорных клапанов. Удостоверьтесь, что запорные клапаны функционируют нормально.
Следуйте этим шагам для обеспечения надежности и эффективности газорегуляторного пункта. Регулярные осмотры помогут поддерживать оптимальное состояние оборудования.
