Определение дымовой трубы
Дымовая труба – это специальное инженерное сооружение, предназначенное для отведения продуктов сгорания (как правило, топлива) на безопасную высоту.
Как правило, дымовые трубы применяются на котельных, электростанциях, плавильных цехах, мусоросжигательных заводах.
Виды дымовых труб
Промышленные дымовые трубы можно поделить на:
- кирпичные дымовые трубы;
- металлические дымовые трубы;
- железобетонные дымовые трубы;
Высота дымовых труб может варьироваться от 10 до несколько сотен метров.
Какие дымовые трубы подлежат осмотру?
Согласно СНиП 2-35-76 дымовые трубы:
- применяемые на опасном производственном объекте;
- высотой от 10 метров;
- стоящие на отдельном фундаменте
подлежат периодическому осмотру.
Ответим на любые вопросы, предложим лучшее решение!
Периодичность осмотра дымовой трубы
Условно можно поделить необходимость осмотра дымовой трубы на 3 категории:
- плановые осмотры;
- внеплановые осмотры;
- экспертиза промышленной безопасности дымовой трубы;
Плановый осмотр проводится согласно СНиП 2-35-76 не реже 1 раза в год. Тепловизорное обследование дымовой трубы, а также комплексное обследование – 1 раз в 5 лет.
Внеплановый осмотр дымовой трубы следует проводить:
- после ее ремонта;
- при обнаружении дефектов кладки ствола, трещин, обвалов участков футеровок, при появлении сквозных разрушений внутренних газоотводящих стволов;
- по предписанию Ростехнадзора;
- для консервации трубы на срок от 1 года;
- при пуске трубы после расконсервации;
Экспертиза промышленной безопасности дымовой трубы необходимо провести после окончания срока ее безопасной эксплуатации, который обозначен либо в проектной документации на капитальное строительство, либо в прошлом заключении экспертизы промышленной безопасности. Также экспертиза проводится если дымовая труба эксплуатируется более 20 лет.

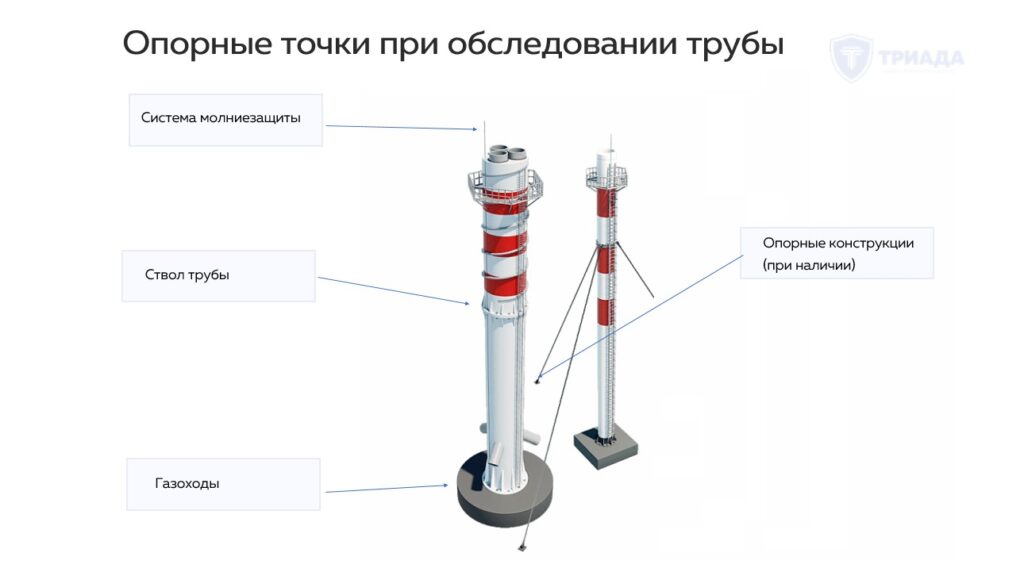

Опорные точки при обследовании трубы
Обратите внимание на опорные точки, которые в обязательном порядке необходимо осмотреть при обследовании дымовой трубы.
Скачайте чек-лист по проведению технического диагностирования зданий
Подготовили для вас чек-лист по проведению неразрушающего контроля зданий и наш референс лист. Оставьте заявку и мгновенно получите их на вашу почту.
Порядок проведения осмотра дымовой трубы
Шаг 1: Проанализируйте техническую и исполнительную документацию:
- Изучите паспорт дымовой трубы с приложениями.
- Просмотрите результаты прошлых обследований и экспертиз промышленной безопасности.
- Ознакомьтесь с проектом дымовой трубы.
- Изучите карты режимов обслуживаемых теплоагрегатов.
- Проанализируйте результаты геодезических работ.
- Соберите информацию из предписаний.
- Изучите документацию, регламентирующую порядок безопасной эксплуатации конструкции.
Шаг 2: Проанализируйте фактические условия воздействия на конструкцию:
- Получите технические данные и сведения о газоотводящем тракте.
- Соберите данные о режиме эксплуатации трубы для оценки влияния ее характеристик на дефекты.
- Проанализируйте полученные результаты.
Шаг 3: Проверьте состояние конструкции:
- Осмотрите наружную и внутреннюю поверхность дымовой трубы и герметичность газовых проходов. Если высота трубы более 20 метров используйте БПЛА с камерой для оценки состояния наружной поверхности дымовой трубы.
- Проведите обследование конструктивных элементов трубы, включая газовые проходы, вертикальный ствол, опорную плиту, закладные анкерные детали, тяги и их крепления, а также цоколь фундамента.
- Обследуйте систему молниезащиты дымовой трубы;
- Зафиксируйте фотографии дефектов и повреждений.
Шаг 4: Проведите техническую диагностику:
- Используйте лазерный дальномер для измерений параметров дымовой трубы;
- При наличии возможности проведите ультразвуковую толщинометрию стенок трубы;
- Проведите специализированный анализ материалов и конструкций, при необходимости возьмите образцы.
Шаг 5: Подготовьте технический отчет на основе результатов обследования и предоставьте рекомендации по эксплуатации дымовой трубы.
Результат проведения осмотра дымовой трубы

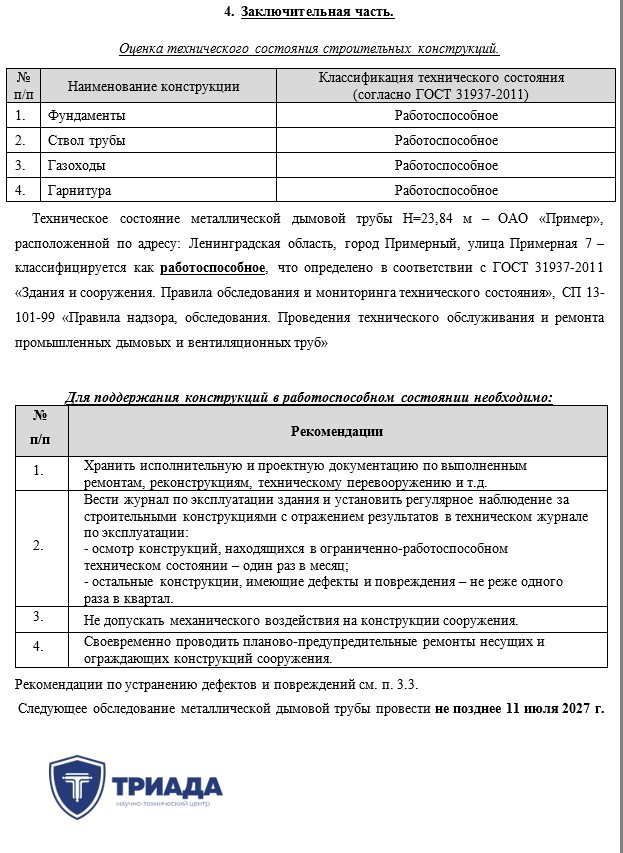

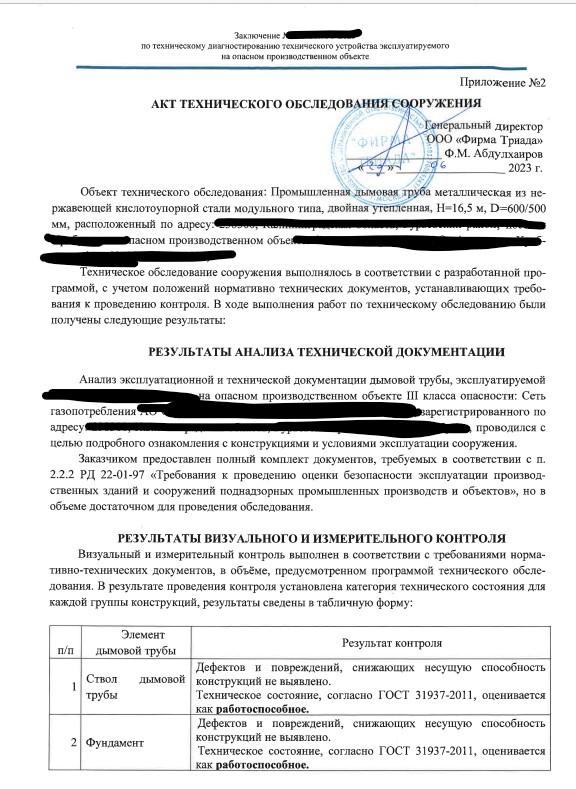

В результате обследования дымовой трубы экспертом выдается акт технического обследования дымовой трубы.
К акту прилагается отчет, который содержит:

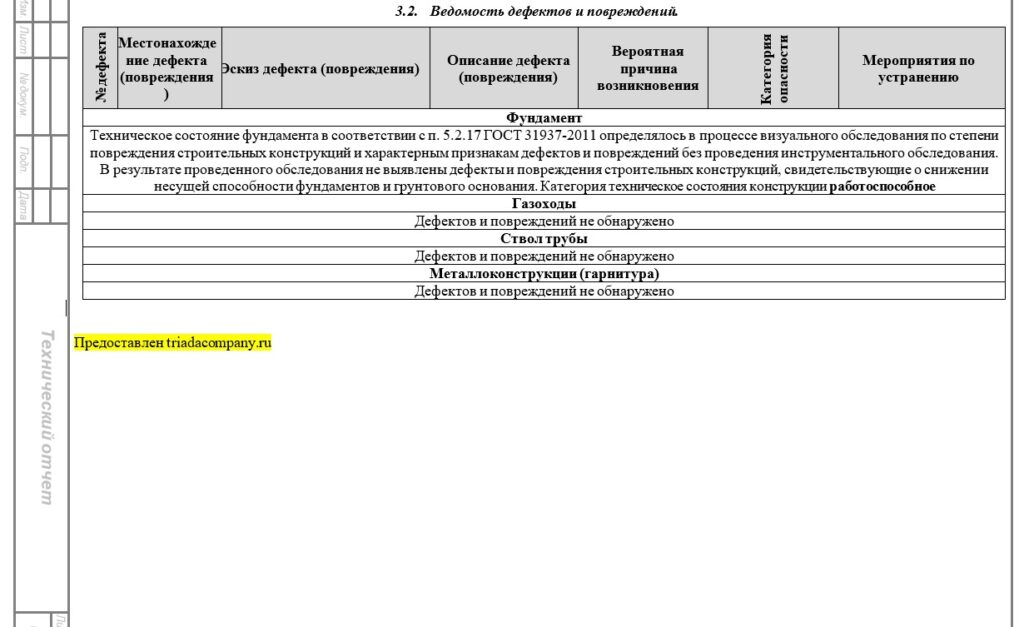

- дефектную ведомость с оценкой степени опасности каждого выявленного дефекта;
- перечень рекомендаций по дальнейшему приведению трубы в соответствие со СНИП;
- заключение о степени соответствия состояния трубы строительным нормам и правилам (для дымовых труб, применяемых на опасном производственном объекте, и степени соответствия ФНП по промышленной безопасности);
