Требования к оснащению и размещению сосудов, работающих под избыточным давлением
В этой статье вы узнаете: требования Приказа Ростехнадзора № 536 к сосудам, работающим под избыточным давлением, в части их размещения и оснащения. Внизу статьи — тест, который поможет понять, соответствует ли Ваш сосуд требованиям ФНП.
Директор по развитию, специалист в области промышленной безопасности и проектирования ОПО
Для начала пройдите тест, он поможет узнать, соответствует ли Ваш сосуд правилам, установленным ФНП № 536, в области размещения и оснащения. Ниже теста мы написали для вас статью с перечнем основных требований Федеральных Норм и Правил к сосудам, работающим под избыточным давлением.
Узнайте соблюдает ли ваш сосуд правила, установленные ФНП №536
Пройдите краткий тест, чтобы понять насколько вам сосуд, работающий под избыточным давлением, соответствует требованиям промышленной безопасности, обозначенным в Приказе Ростехнадзора №536.
Результаты
Судя по Вашим ответам, основные требования к установке и оснащению сосудов соблюдаются.
Однако, все же рекомендуем обратиться к нам за бесплатной консультацией, чтобы понять соответствует ли Ваш сосуд ФНП.
Судя по Вашим ответам, существуют грубые нарушения ФНП №536.
Рекомендуется обратиться к нашим экспертам за помощью.
Узнайте соответствует ли сосуд, работающий под давлением требованиям к установке
#1. Где размещен сосуд?
Нарушается пункт 65 ФНП №536.
Допускается установка сосудов:
а) в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной, конструктивная прочность которой определена проектной документацией с учётом максимально возможной нагрузки, которая может возникнуть при разрушении (аварии) сосудов;
б) в производственных помещениях, включая помещения котельных, тепловых и гидравлических электростанций (ТЭС, ГЭС), в случаях, предусмотренных проектом с учётом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или по условиям эксплуатации невозможна их установка вне производственных помещений;
в) с заглублением в грунт при условии обеспечения доступа к арматуре и защиты стенок сосуда от коррозии.
67. Не разрешается установка в жилых, общественных и бытовых зданиях, а также в примыкающих к ним помещениях, сосудов, подлежащих учёту в территориальных органах Ростехнадзора или в иных федеральных органах исполнительной власти в области промышленной безопасности.
#2. При установке исключена возможность опрокидывания сосуда?
Нарушается пункт 68 ФНП № 536. Установка сосудов должна исключать возможность их опрокидывания. Конкретные решения по установке сосуда, способу крепления и устройству фундамента определяются проектной документацией с учётом указаний организации-изготовителя сосуда в руководстве (инструкции) по эксплуатации, инструкции по монтажу (при наличии), чертежах и иной технической документации организации-изготовителя.
#3. Установлена ли запорная и запорно-регулирующая арматура на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду?
Нарушается пункт 69: Запорная и запорно-регулирующая арматура должна быть установлена на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду.
При последовательном соединении нескольких сосудов необходимость или отсутствие необходимости установки арматуры между ними определяется проектной документацией.
Количество, тип применяемой арматуры и места её установки должны соответствовать проектной документации исходя из конкретных особенностей технологического процесса и условий эксплуатации сосуда.
Приказ, Федеральные нормы и правила в области промышленной безопасности Ростехнадзора от 15.12.2020 № 536
#4. Имеется ли на предприятии схема включения сосуда (сосудов) с указанием: источника давления; параметров; рабочей среды; арматуры, контрольно-измерительных приборов, средств автоматического управления?
Нарушается пункт 335. В эксплуатирующей организации должна быть утверждена схема включения сосуда (сосудов) с указанием: источника давления; параметров; рабочей среды; арматуры, контрольно-измерительных приборов, средств автоматического управления (при наличии), предохранительных и блокирующих устройств, в том числе место их установки (расположения) (штуцер сосуда, трубопровод) и порядковый номер (по нумерации эксплуатирующей организации). Схемы включения сосудов должны быть на рабочих местах персонала.
#5. Имеется ли у сосуда манометр со шкалой, где обозначена красная черта, указывающая разрешённое рабочее давление
Нарушается пункт 338-340 Приказа, Федеральные нормы и правила в области промышленной безопасности Ростехнадзора от 15.12.2020 № 536 Об утверждении федеральных норм и правил в области промышленной безопасности “Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением”
#6. Установлен ли между манометром и сосудом трёхходой кран или заменяющее его устройство?
Нарушается пункт 341. Для периодической проверки рабочего манометра необходима установка между манометром и сосудом трёхходового крана или заменяющего его устройства.
В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен быть снабжен или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надёжную работу.
Приказ, Федеральные нормы и правила в области промышленной безопасности Ростехнадзора от 15.12.2020 № 536
Об утверждении федеральных норм и правил в области промышленной безопасности “Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением”
#7. Установлена ли запорная арматура между сосудом и предохранительным устройством?
Нарушается пункт 353. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним запрещается.
Для группы предохранительных устройств (двух и более) арматура перед (за) предохранительным устройством (устройствами) может быть установлена при условии оснащения предохранительных устройств блокировкой, выполненной таким образом, чтобы при любом предусмотренном проектом варианте отключения клапанов (клапана) остающиеся включенными предохранительные устройства имели суммарную пропускную способность, обеспечивающую выполнение требований пункта 350. При установке двух предохранительных устройств блокировка должна исключать возможность одновременного их отключения.
#8. Имеется ли предохранительный клапан и соблюдаются ли следующие условия его применения?
Нарушается 347 пункт. При эксплуатации предохранительного клапана не должна допускаться возможность произвольного изменения уставки его срабатывания:
рычажно-грузовые предохранительные клапана должны иметь на рычаге устройства, исключающие произвольное перемещение груза;
у пружинного предохранительного клапана винт, регулирующий натяжение пружины, должен быть закрыт колпаком, а винты, крепящие колпак, опломбированы.
При эксплуатации пружинного предохранительного клапана на сосуде с рабочей средой, которая может оказывать вредное воздействие на материал пружины, должна быть обеспечена защита пружины от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды.
Приказ, Федеральные нормы и правила в области промышленной безопасности Ростехнадзора от 15.12.2020 № 536
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.7 и безопасно эксплуатировать ваш объект.
Расположение сосуда, работающего под давлениям согласно требованиям ФНП
Разберем основные правила расположения сосуда, работающего под давлением.
Если сосуд, работающий под давлением, установлен на открытой площадке, то недопустимо наличие возможного скопления людей возле сосуда.

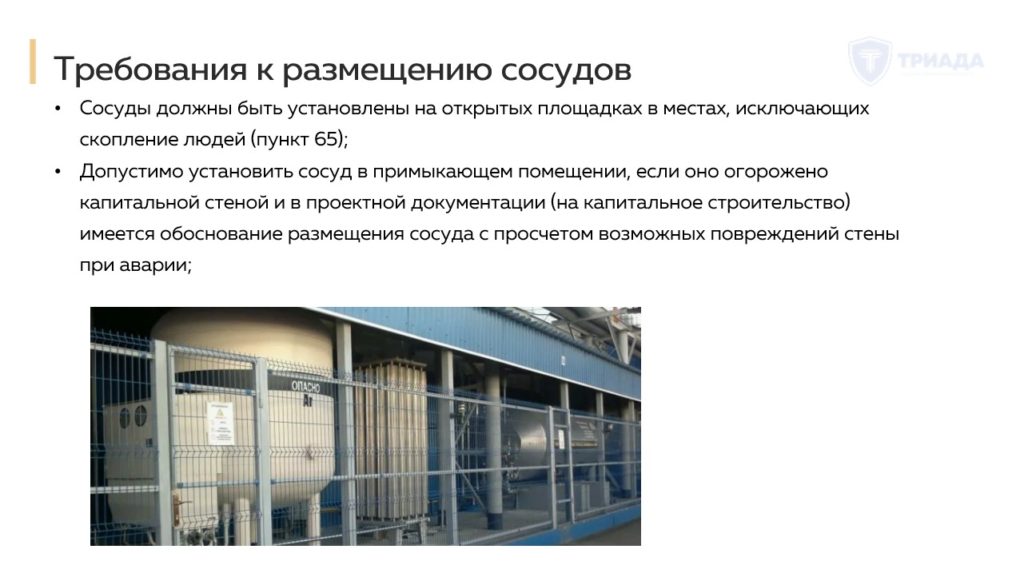

Пункт 66 Приказа Ростехнадзора № 536 разрешает устанавливать сосуды в помещениях, которые примыкают к производственным зданиям. Но при выполнении следующих условий:
- помещение должно быть огорожено стеной;
- в проектной документации имеется обоснование размещения сосуда с просчетом возможных повреждений стены при аварии;
- при аварии на сосуде должно быть исключено обрушение капитальной стены здания;
Категорически запрещается устанавливать сосуд, работающий под избыточным давлением, в жилых или бытовых помещениях. Если предприятие находится рядом с жилым зданием, то в проектной документации необходим расчет минимального безопасного расстояния с соседними объектами.

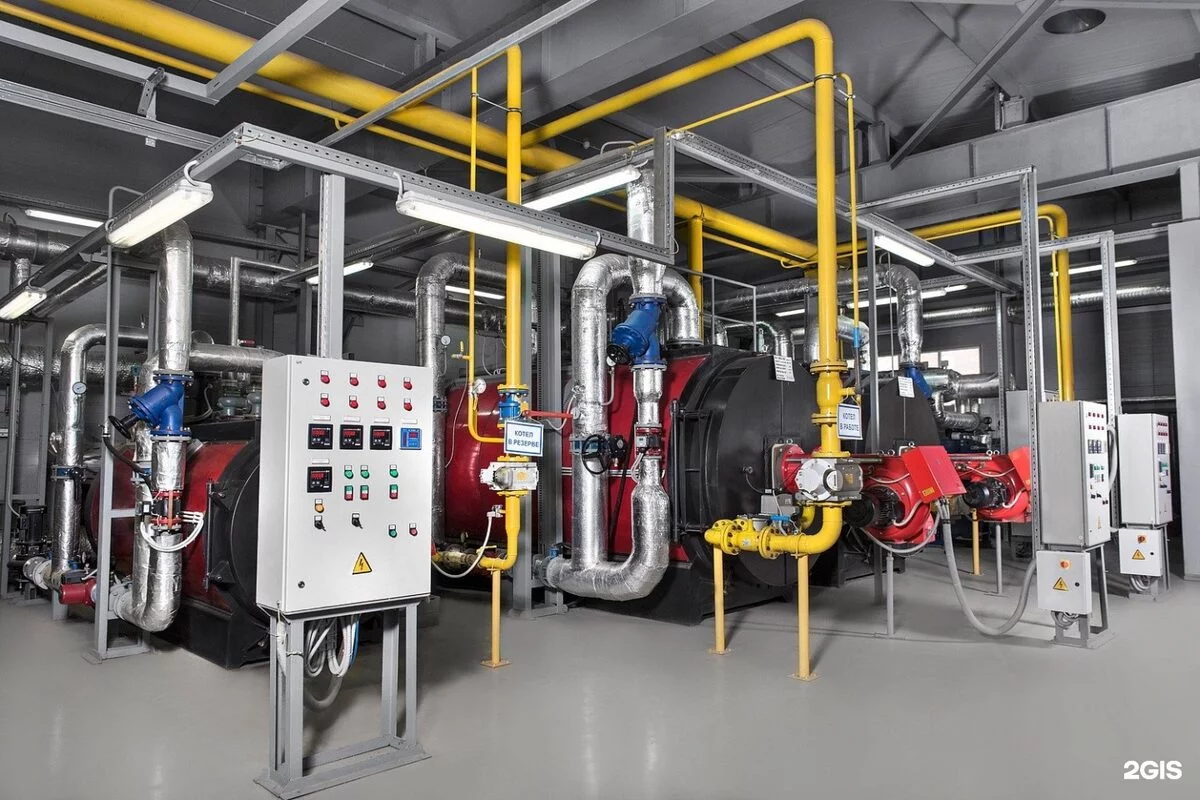

Допустимо размещение сосуда в производственных помещениях (например, в котельной) если размещение обосновано проектом.
В котельных, где используются котлы с производительностью пара не более 2,5 тонн в час, можно сократить расстояние между котлами или выступающими частями и стеной до 2 метров в следующих случаях:
- Если котел с топкой для твердого топлива, загружаемого вручную, обслуживается спереди и его длина не превышает 1 метр.
- Если не требуется обслуживать топку с фронта.
- Если котлы работают на газе или жидком топливе, при условии, что расстояние от устройства для горения до стены не меньше 1 метра.
Для электрокотлов расстояние от передней части до противоположной стены должно быть не менее 2 метров, но для котлов мощностью до 1 МВт это расстояние может быть сокращено до 1 метра.
Расстояние между противостоящими котлами и выступающими частями топок должно быть:
- Не менее 4 метров для котлов с механизированными топками и тех, что работают на газе или жидком топливе, при этом между горелками расстояние должно быть не меньше 2 метров.
- Не менее 5 метров для котлов с ручной загрузкой твердого топлива.
Между электрокотлами, стоящими друг против друга, расстояние должно быть не менее 3 метров.
Размещение воздухосборников
Воздухосборники или газосборники должны быть установлены на фундамент вне здания питающего источника;

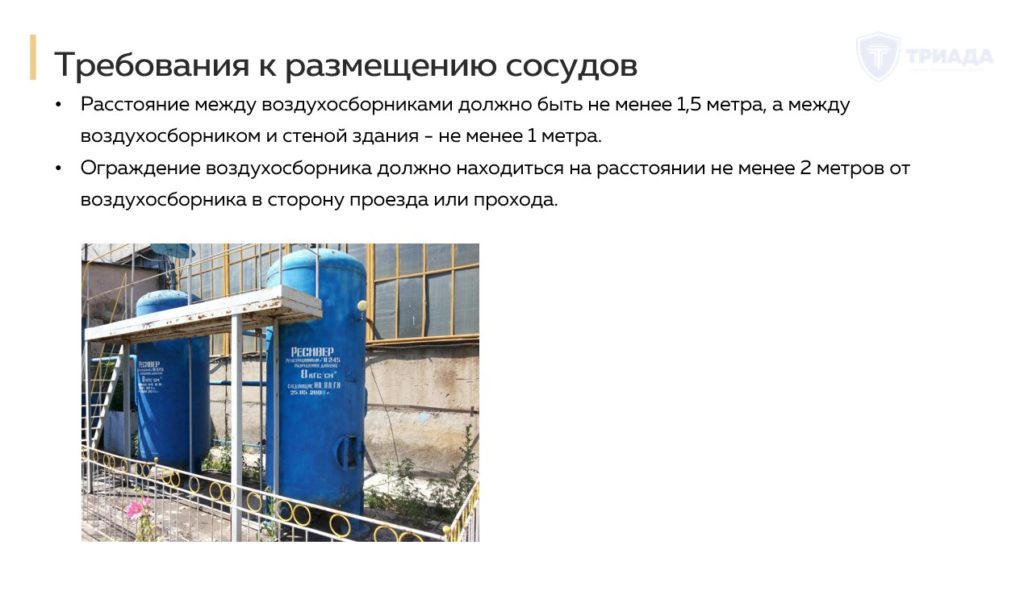

Воздухосборники должны быть огорожены, и расстояние между ними должно быть между друг другом НЕ менее 1,5 метра, а между стеной здания — свыше 1 метра.
Также ФНП требует, чтобы ограждение воздухосборников находилось на расстоянии от 2 метров.
Требование промышленной безопасности к установке сосуда под давлением
Установка сосудов должна исключать возможность их опрокидывания в процессе эксплуатации.
Также ФНП устанавливает требования к запорной и запорно-регулирующей арматуре. Она должна быть установлена на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду.

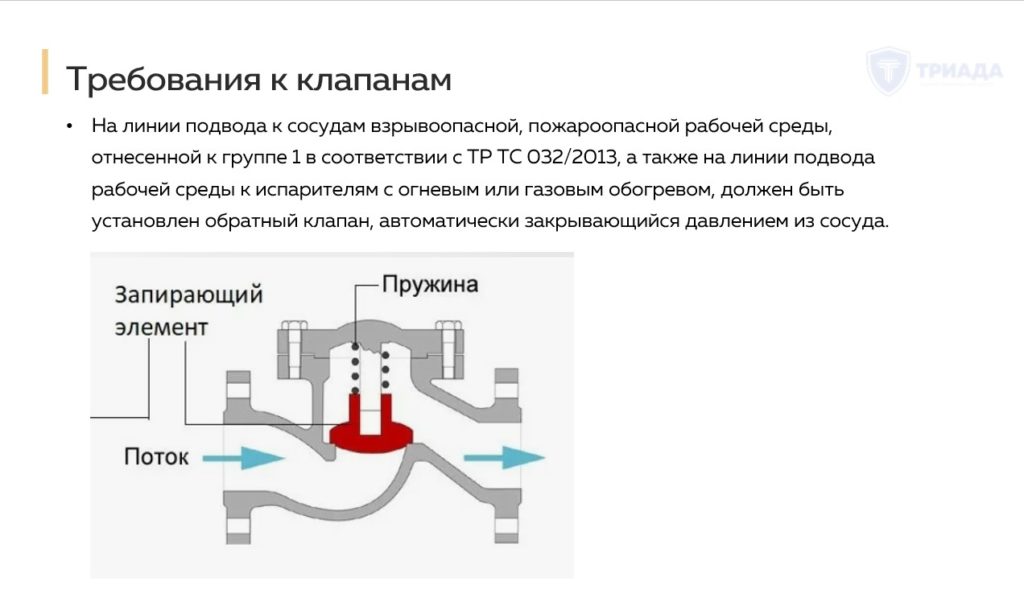

На линии подвода к сосудам взрывоопасной, пожароопасной рабочей среды (если она отнесена к группе 1 в соответствии с ТР ТС 032/2013), а также на линии подвода рабочей среды к испарителям с огневым или газовым обогревом должен быть установлен обратный клапан, автоматически закрывающийся давлением из сосуда.
Приказ Ростехнадзора устанавливает следующие требования к предохранительным клапанам:

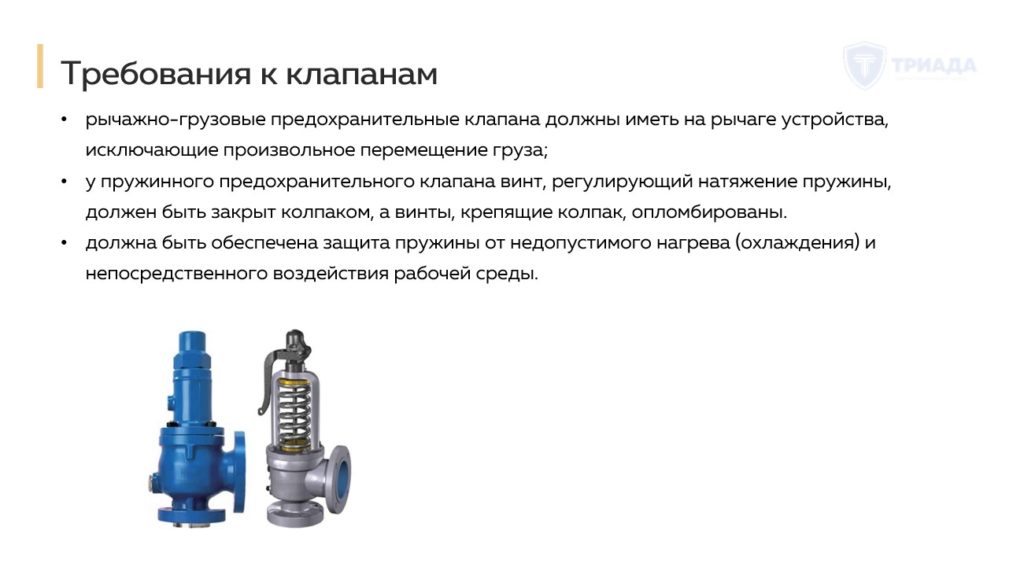

- рычажно-грузовые предохранительные клапаны должны иметь на рычаге устройства, исключающие произвольное перемещение груза;
- у пружинного предохранительного клапана винт, регулирующий натяжение пружины, должен быть закрыт колпаком, а винты, крепящие колпак, опломбированы;
- должна быть обеспечена защита пружины от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды;
- мембранные предохранительные устройства должны быть установлены на патрубках или трубопроводах, непосредственно присоединенных к сосуду в местах, открытых и доступных для осмотра и монтажа-демонтажа;
- при установке мембранного предохранительного устройства последовательно с предохранительным клапаном (перед клапаном или за ним) полость между клапаном и мембраной для контроля её исправности должна сообщаться отводной трубкой с манометром, показывающим отсутствие давления.
Требование к манометрам на сосудах, работающих под давлением
Пункты 267-270 устанавливают следующие требования к манометрам.
- Манометры должны быть хорошо видны с места наблюдения;
- Для периодической проверки рабочего манометра необходима установка между манометром и сосудом трёхходового крана или заменяющего его устройства.
- На шкале манометра сосуда должна быть нанесена красная черта, указывающая разрешённое рабочее давление в сосуде,
- Необходимо установить манометр с соответствующим классом точности. Класс точности манометра зависит от рабочего давления.
В статье перечислены основные требования к установке сосудов, работающих под давлением. Полный перечень всех требований читайте в Приказе Ростехнадзора №536.
