Какие краны подлежат осмотру?
Согласно пункту 145 Приказа Ростехнадзора №461 периодическому осмотру подлежат все подъемные сооружения, вне зависимости от грузоподъемности или назначения.
Иными словами, если на вашем предприятии эксплуатируется любой кран или подъемное сооружение следует организовать его периодический осмотр.
Когда проводится осмотр крана?
Осмотр крана проводится в рамках следующих процедур:
- по программе производственного контроля (периодичность такого осмотра определяет главный инженер/ответственный за производственный контроль). Осмотр по программе производственного контроля проводится самостоятельно без привлечения экспертной организации.

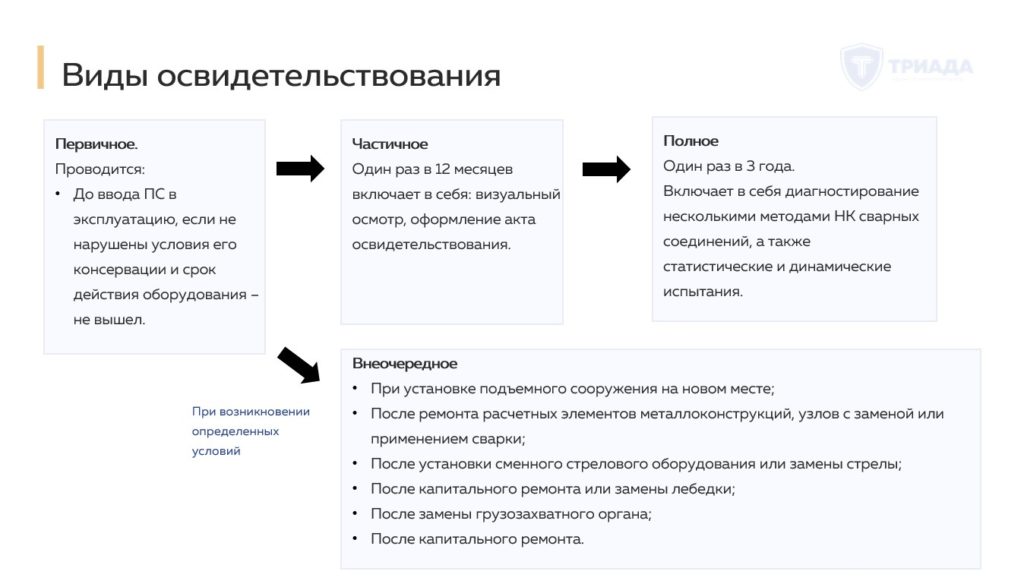

- в рамках технического освидетельствования (частичное – 1 раз в год; полное – 1 раз в 3 года). Для технического освидетельствования привлекается независимая организация (например, наша компания).
- в рамках экспертизы промышленной безопасности крана. Проводится после окончания срока эксплуатации крана, который указан в его паспорте или при утере паспорта/ отсутствии в нем срока эксплуатации. Экспертизу проводит независимый экспертный центр, имеющий лицензию (например, наша организация).
Рекомендации по программе осмотра крана
Ниже мы разберем основные мероприятия, которые необходимы при осмотре крана или иного подъемного сооружения.
Важно: ниже указаны основные рекомендации по осмотру подъемных сооружений. Однако, для каждого вида ПС следует составлять свою программу осмотра. Рекомендуем обратиться к нам за бесплатной консультацией по программе осмотра именно вашего объекта.
Изучение документации крана.

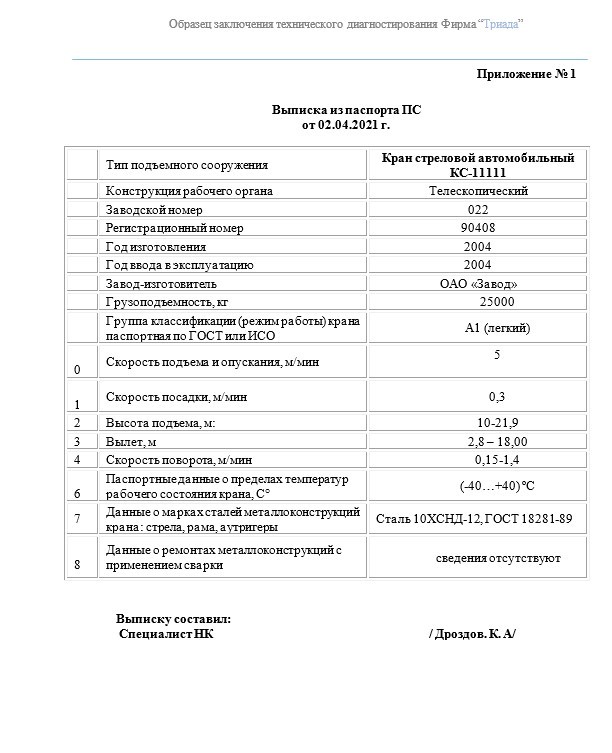

Перед началом инспекции ознакомьтесь с операционной и технической документацией подъемного оборудования (ПО): паспортом, чертежами, журналами смен и обслуживания, формулярами, инструкциями инспекторов Ростехнадзора России, относящимися к техническому состоянию подъемного сооружения, результатами предыдущей технической диагностики и другими материалами, содержащими информацию о состоянии крана.
Анализ технической и операционной документации подъемного сооружения включает в себя:
- Установление даты ввода в эксплуатацию и регистрации подъемного сооружения в Ростехнадзоре;
- Анализ особенностей конструкции подъемного сооружения, основных размеров деталей и сборочных единиц, материалов изготовления, метода изготовления, технологии сварки;
- Оценку соответствия проектных технических характеристик фактическим условиям эксплуатации, включая температуру окружающей среды, а также анализ условий эксплуатации (динамические или статические испытания);
- Анализ условий эксплуатации ПС;
- Фактические параметры и продолжительность работы на момент технической диагностики;
- Анализ результатов предыдущих технических обследований, осмотров, статических и динамических испытаний, экспертиз промышленной безопасности, а также данных о повреждениях, ремонтах и реконструкциях.
Ответим на любые вопросы, предложим лучшее решение!
Внешний осмотр крана.
- Осмотрите табличку крана. Удостоверьтесь в наличии таблички, указывающей грузоподъемность и дату последних испытаний подъемного сооружения. Если ПС зарегистрировано в Ростехнадзоре, также на табличке должен быть указан регистрационный номер. Кроме того убедитесь, что данные регистрационного номера на табличке совпадают с данными, которые указаны в паспорте крана.
- Померьте расстояние до несущих конструкций здания. Проверьте, соблюдены ли нормативы по расстоянию до здания.
Подтвердите доступность рубильника, который обеспечивает питание машины. Проверьте возможность блокировки рубильника в положении “выключено”. Также убедитесь в наличии заземления и надписи “Крановый” на рубильнике.
Проверьте место установки подъемного оборудования. При использовании подъемных систем для строительно-монтажных работ, удостоверьтесь, что место установки соответствует проекту выполнения работ. Перед проведением осмотра проверьте, что площадка, на которой установлено подъемное оборудование, ровная и имеет крепкое покрытие.
Осмотрите рельсовые пути. Удостоверьтесь в наличии меток на рельсовых путях, указывающих место установки подъемного оборудования во время испытаний, обслуживания или ремонта. Убедитесь, что доступ к подкрановым путям и троллеям закрыт для персонала.
Осмотрите устройства для подъема грузов. Проверьте наличие маркировки и обозначений, (ярлыки на стропах, клейма на крюках). Удостоверьтесь в исправности устройства для закрывания (замыкания) на крюке. Также проверьте подшипники на свободный ход и отсутствие люфта. Обратите внимание на износ грузовой подвески – он не должен превышать допустимых значений.
Изучите состояние блоков и канатов. Оцените состояние блоков, обнаруживая трещины или сколы в ступицах, фланцах и спицах. Примите во внимание избыточное смазывание каната и следы каната на барабане. Важно удостовериться, что устройства предотвращающие скольжение каната работают исправно. Кроме того измерьте зазор между ребордами блока и устройством, Он должен превышать 0,2 диаметра каната. Измерьте износ стенок канатного борозды, удостоверившись, что он не превышает установленных значений.
Во время осмотра, проверьте состояние крепления концов каната. Убедитесь, что на барабане остается не менее 1,5 витка каната после опускания крюка или стрелы в нижнее положение. Проверьте отсутствие трения каната о металлические конструкции и между собой в устройствах. Оцените состояние каната на наличие повреждений и износа.
Проверьте состояние тормозных систем. Они должны быть установлены в соответствии с инструкциями производителя.
Убедитесь в наличии и хорошем состоянии защитных барьеров. Защитные барьеры должны быть установлены вокруг вращающихся и движущихся частей подъемного сооружения. Кроме того убедитесь в наличии защитных щитков, которые предотвращают попадание сторонних элементов в колеса подъемного сооружения (при их наличии).
- Измерьте износ механизмов. Критерии приемлемого износа должны быть указаны в паспорте крана и в руководстве по его эксплуатации.
- Оцените состояние кабины управления. Подтвердите надежность ее крепления, также проверьте механизм запирания кабины и блокировки. Убедитесь, что освещение кабины и электрическая сигнализация работают должным образом. Также осмотрите кабину на наличие таблички. На ней должна быть отражена максимальная грузоподъемность, характеристики вылета стрелы и тд.
Проведите тестирование устройств управления краном. Удостоверьтесь, что каждое устройство управления сопровождается пояснением его функции. Подтвердите, что контактор защитной панели активируется только в том случае, если все устройства управления находятся в нейтральном положении. Если кран управляется с нескольких пультов управления, проверьте, что одновременное управление с разных пультов невозможно. Кроме того, проверьте состояние защитных барьеров, креплений поручней и перилл на лестницах и платформах. Убедитесь, что машинист может опираться на них не опасаясь падения. Также оцените предотвращает ли поверхность (кабины, ступеней, платформ) скольжение.
- Проверьте отсутствие незащищенного контакта с проводами, электрическим оборудованием.
- Оцените состояние электрического оборудования. Подтвердите, что неизолированные токопроводящие части электрического оборудования защищены.
Удостоверьтесь, что контакторы для переключения направления вращения электродвигателей имеют и механическую, и электрическую блокировку. Подтвердите, что выключатель, питающий гибкий кабель или троллейные провода, закрытого типа, обладает механизмом блокировки в выключенном положении и пометкой “Крановый”. Проверьте функциональность сигнальной световой индикации состояния троллеев. Удостоверьтесь, что на месте питания они имеют цветовую маркировку.
При осмотре гидравлического оборудования удостоверьтесь, что нет утечек рабочей среды. Проверьте, что гидравлические шланги не выходят из направляющих роликов и что нет риска их износа во время движения.
- Оцените состояние средств безопасности. При осмотре протестируйте все конечные выключатели, блокирующие устройства и средства безопасности. Убедитесь в соответствии массы балласта или противовеса данным заводской документации (информация о необходимых значениях массы должна быть в паспорте крана). Проверьте отсутствие дефектов и наличие маркировки.
Скачайте чек-лист по проведению технического диагностирования
Подготовили для вас чек-лист по проведению неразрушающего контроля и наш референс лист. Оставьте заявку и мгновенно получите их на вашу почту.
Динамические и статистические испытания крана
Для статических испытаний мостового крана разместите его над опорами кранового пути и установите тележку в положение, соответствующее максимальному прогибу моста. Создайте первую точку высотного определения для положения одной из главных ремней балки с помощью металлической струны, оптического прибора или лазерного дальномера. Затем поднимите контрольную нагрузку на высоту 50-100 мм, создайте вторую точку высотного определения для той же главной ремни балки и удерживайте кран в этом положении в течение 10 минут. Если обнаружено произвольное опускание поднятой нагрузки, испытания следует прекратить, так как результаты будут считаться неудовлетворительными.
По истечении не менее 10 минут опустите нагрузку и создайте третью точку высотного определения для той же главной ремни балки. Если значение третьего измерения совпадает с первым, это означает, что остаточная деформация моста крана отсутствует, и испытания считаются успешными. В ходе статических испытаний любые движения крана с испытательной нагрузкой запрещены.
Для динамических испытаний крана используйте нагрузку, подвешенную на крюке, массой, превышающей его номинальную грузоподъемность на 10%. Это необходимо для проверки работы механизмов и тормозов.
Во время динамических испытаний выполните множественные (не менее трех) циклы подъема и опускания нагрузки, а также проверьте работу всех других механизмов при сочетании рабочих движений, указанных в руководстве (инструкции) по эксплуатации крана.
Если кран оборудован двумя или более механизмами подъема, и предусмотрена их отдельная работа, каждый механизм должен подвергнуться статическим и динамическим нагрузкам.

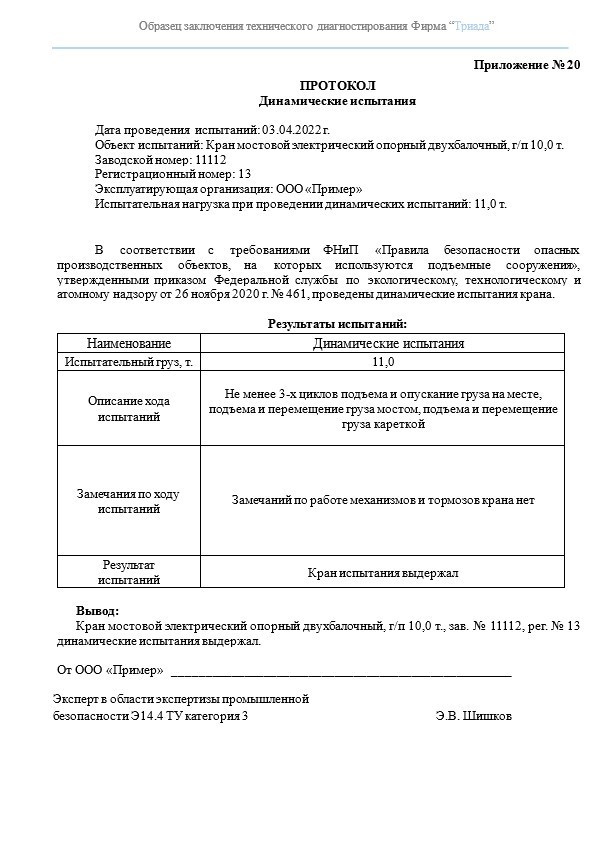

Результаты динамического испытания крана обязательно утвердите протоколом. Протокол должны подписать все участники динамических испытаний.
Ответим на любые вопросы, предложим лучшее решение!
Результат осмотра крана
После проведения осмотра составьте протокол контроля крана.
А также дефектную ведомость. В ней укажите все обнаруженные дефекты и составьте дальнейший план их устранения. Дефекты обязательно оцениваются буквенными значениями:
А – дефектов и замечаний нет;
Б – требуется устранений неисправности (корректировки, регулировки);
В – требуется ремонт (реконструкция);
Г – требуется замена;
Ниже представлен шаблон акта диагностирования крана с дефектной ведомостью. Вы можете его скачать и использовать.
