Определение котельной и классификация
Котельная — это специальное помещение, в котором устанавливаются котлы и вспомогательное оборудование (трубопроводы, экономайзеры и т.д).
Котельные используются для централизованного отопления районов, отапливания частных домов, промышленных объектов, а также для обеспечения теплом бюджетные учреждения, такие как школы, больницы, и административные здания.
Котельные различаются по месту установки и назначению.
По месту расположения котельные можно разделить на:
- Отдельно стоящие — котельные здания, расположенные на удалении от других объектов.
- Встроенные и пристроенные — располагаются внутри или рядом с основным зданием.
- Рамные и мобильные — монтируются на поддонах и могут быть перемещены.
- Блочно-модульные — собираются из отдельных блоков и могут быть перенесены в другие места.
Выбор места для котельной зависит от размеров объекта и требований к установке. Ниже в этой статье мы разберем детальные требования к установке котельной.

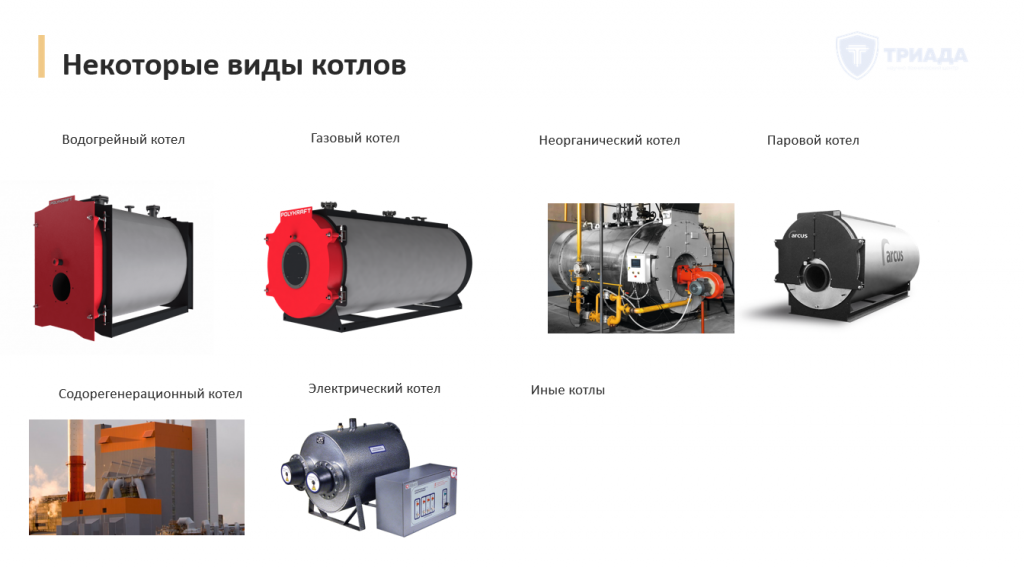

Котлы, установленные в котельных, делятся на несколько типов:
- Паровые котлы – генерируют пар для технологических процессов или отопления.
- Водогрейные – используются для нагрева воды для выработки тепла.
- Электрические котлы – котлы, преобразующие электрическую энергию в тепловую.
- Газовые котлы – котлы, производящие тепловую энергию путём сжигания газообразного топлива.
- Содорегенерационные котлы – котлы, использующиеся для варки целлюлозы и также создающие тепловую энергию.
- Неорганические котлы – котлы, которые используют высокотемпературный неорганический теплоноситель
- Иные котлы.
Теперь давайте подробно разберем требования к помещению, где располагается котельная.
Требования к помещению котельной
Приказ Ростехнадзора №536 устанавливает строгие требования к помещению котельной.
Во-первых, необходимо соблюсти высоту помещения. Минимальная высота потолков в котельной должна не менее 2,5 метров для обеспечения достаточного пространства для работы котельного оборудования.
Площадь помещения котельной должна быть достаточной для того, чтобы вокруг каждого котла и вспомогательного оборудования оставалось достаточно места для его безопасной эксплуатации, осмотра, обслуживания ремонта.
Запрещается располагать котельную под чердачным помещением или на чердаке. Помещение котельной, как правило, попадает под класс Ф5-1 (класс пожароопасности) и должно быть изготовлено из негорючих материалов.
Во-вторых, при проектировании котельной необходимо учесть расстояния между котельными оборудованием и несущими конструкциями.

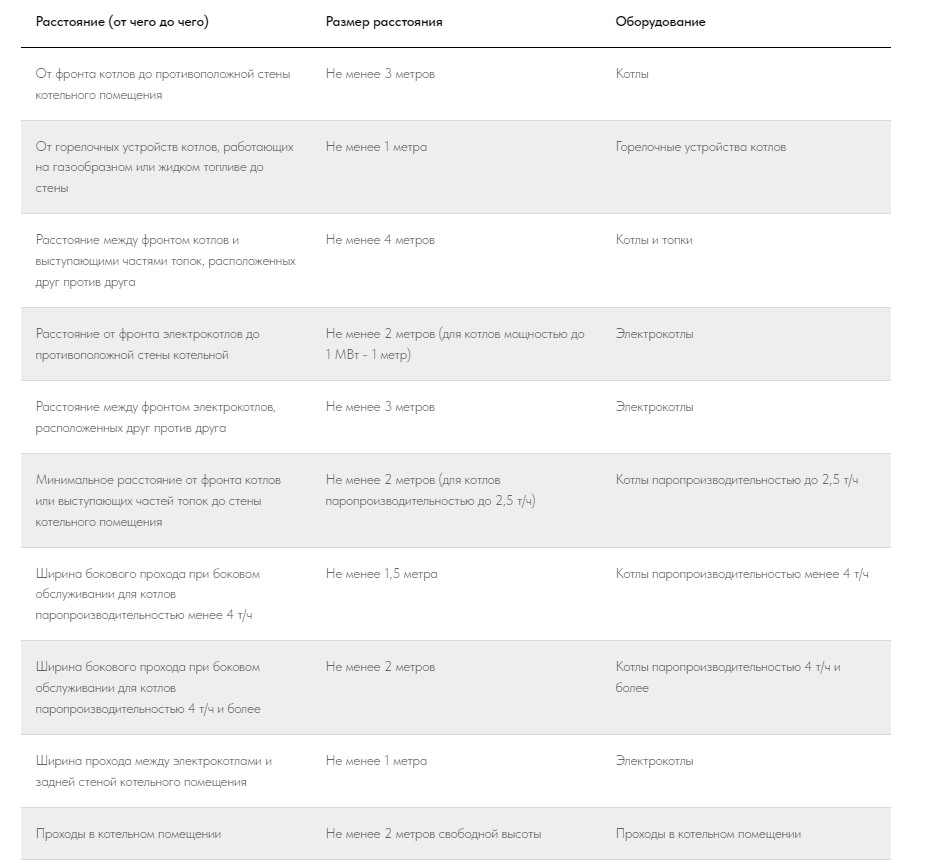

При проектировании котельной, необходимо установить расстояние между оборудованием и стенами котельного помещения для безопасной эксплуатации.
- От фронта котлов до противоположной стены котельного помещения – не менее 3 метров.
- От горелочных устройств котлов, работающих на газообразном или жидком топливе до стены – не менее 1 метра.
- Расстояние между фронтом котлов и выступающими частями топок, расположенных друг против друга – не менее 4 метров.
- Расстояние от фронта электрокотлов до противоположной стены котельной должно составлять не менее 2 метров. Для котлов электрической мощностью не более 1 МВт – это расстояние может быть уменьшено до 1 метра.
- Расстояние между фронтом электрокотлов, расположенных друг против друга, должно быть не менее 3 метров.
- Для котлов паропроизводительностью не более 2,5 т/ч минимальное расстояние от фронта котлов или выступающих частей топок до стены котельного помещения может быть сокращено до 2 метров
- Ширина бокового прохода при боковом обслуживании – не менее 1,5 метра для котлов паропроизводительностью менее 4 т/ч; 2 метра для котлов паропроизводительностью 4 т/ч и более.
- Ширина бокового прохода, а также прохода между электрокотлами и задней стеной котельного помещения должна составлять не менее 1 метра.
- Проходы в котельном помещении – не менее 2 метров свободной высоты.
Требования к вентиляции котельной
Любая промышленная котельная (вне зависимости от мощности и вида (водогрейная, газовая, иная)) – снабжается вентиляционной системой.
Согласно требованиям Приказа Ростехнадзора №536 – система вентиляции должна обеспечивать постоянный приток свежего воздуха и удаление отработанных газов.
При этом в зависимости от вида котельной существуют свои требования к вентиляции:
- Для газовой котельной требуется постоянная работа вытяжной вентиляции, чтобы предотвратить накопление взрывоопасных концентраций газа.
- Для котлов на твердом топливе необходимо обязательное удаление пыли, сажи и дыма.
- Для жидкотопливных котлов – экстренное удаление паров топлива при его утечке.
Вне зависимости от вида котельной в системе вентиляции должны быть предусмотрены как приточные, так и вытяжные каналы, причём их балансировка должна поддерживаться таким образом, чтобы обеспечивать постоянный воздухообмен в нужной кратности.
При этом в любой котельной обязательно предусмотрена аварийная вентиляция, которая срабатывает при поступлении сигнала от газоанализаторов, датчиков загазованности или повышения концентрации токсичных паров.

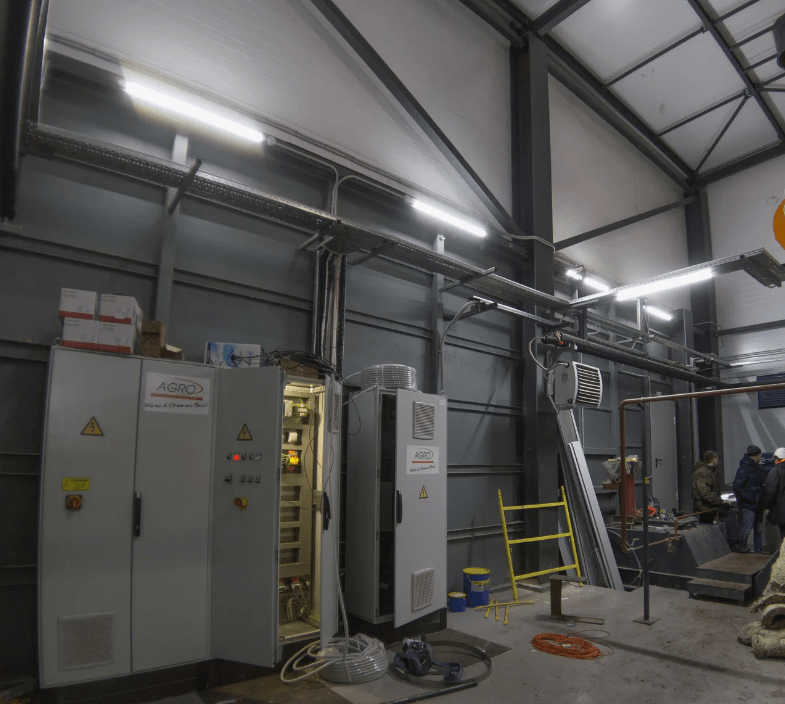

Освещение в котельной
Помимо естественного света, котельная должна быть оборудована электрическим освещением, позволяющим безопасно выполнять все работы. Обязательно наличие аварийного освещения, чтобы при внезапном отключении электропитания оставались освещены следующие ключевые зоны, которые перечислены ниже:
- Фронт котлов и проходы между ними;
- Щиты и пульты управления;
- Водоуказательные приборы;
- Площадки для вентиляторов, дымососов и насосного оборудования;
- Маршруты передвижения работников и зоны контроля параметров оборудования.
Пожарная безопасность в котельной
В котельной должны быть установлены системы пожаротушения — автоматические и ручные средства для борьбы с возгораниями, а также пожарные извещатели и системы сигнализации, которые выводят сигнал на пульт управления.
Также в котельной должны быть доступны огнетушители и другие первичные средства пожаротушения.
Двери в котельной должны открываться наружу, чтобы в случае аварийной ситуации персонал мог покинуть помещение максимально быстро.
Двери служебных, бытовых и вспомогательных помещений должны открываться в сторону котельной.
Котельная должна быть отделена от остальной части помещения несгораемыми перегородками по всей высоте котла, но не ниже 2 метров.
Если в котельной используются электрокотлы, то для защиты обслуживающего персонала от соприкосновения с элементами электрокотла, находящимися под напряжением необходимо предусмотреть несгораемые перегородки высотой не менее 2 метров с блокировкой, запрещающей открывание двери при включенном котле и включение котла при открытой двери.
Котельная также обязательно оборудуется аварийной сигнализацией.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.

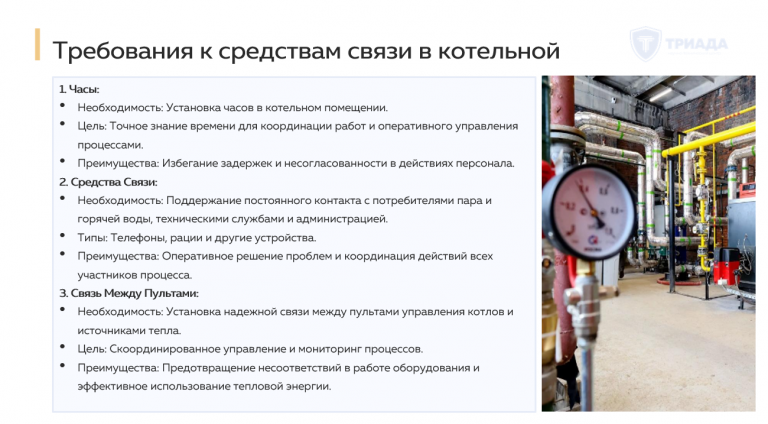

Средства коммуникации в котельной
Котельная обязательно снабжается специальными средствами коммуникации. А именно в ней размещаются:
Часы: в котельном помещении обязательно должны быть установлены часы. Точное знание времени необходимо для координации работ и оперативного управления процессами, связанными с эксплуатацией котла. Контроль времени позволяет избегать задержек и несогласованности в действиях персонала.
Средства связи: необходимы для поддержания постоянного контакта с потребителями пара и горячей воды, техническими службами и администрацией эксплуатирующей организации. Это может включать в себя телефоны, рации и другие устройства, обеспечивающие надежную связь. Такая коммуникация позволяет оперативно решать возникающие проблемы и координировать действия всех участников процесса.
Системы связи между пультами: при эксплуатации котлов-утилизаторов должна быть установлена надежная связь между пультами управления котлов и источниками тепла. Особенно это важно в случае раздельного расположения этих объектов. Такая связь обеспечивает скоординированное управление и мониторинг процессов, предотвращает несоответствия в работе оборудования и способствует эффективному использованию тепловой энергии.
В блочно-модульных котельных, эксплуатируемых без постоянного присутствия обслуживающего персонала, манометры, контролирующие безопасные режимы эксплуатации, должны дублироваться устройствами, обеспечивающими передачу информации на диспетчерский пункт.

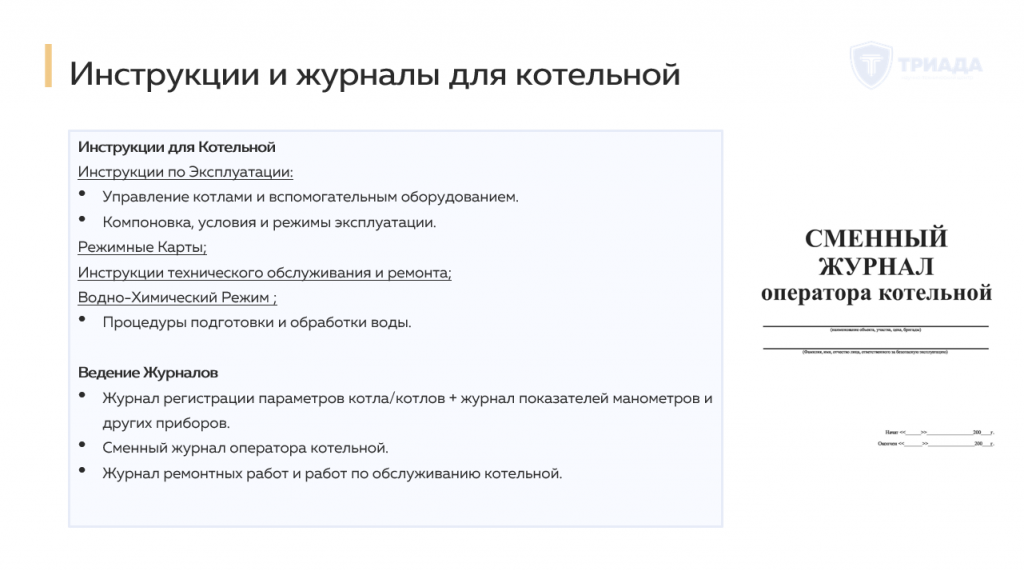

Наличие инструкций в котельной
Эксплуатирующая котельную организация должна разработать и утвердить перечень производственных инструкций для ее безопасной эксплуатации.
Эти инструкции разрабатываются для каждого типа оборудования и содержат информацию о компоновке, условиях и режимах эксплуатации, а также о пуско-наладке и техническом обслуживании:
- Производственные инструкции для персонала, осуществляющего обслуживание и ремонт котлов, определяющие его обязанности, порядок безопасного производства работ и ответственность.
- Инструкция для ответственного за исправное состояние и безопасную эксплуатацию котлов.
- Инструкция для ответственного за осуществление производственного контроля.
Кроме того, необходимо убедится в наличии на предприятии документации от производителя котельного оборудования, а именно:
- Руководство (инструкцию по эксплуатации), включая требования к ремонту, обслуживанию, описание режима эксплуатации и водно-химического режима;
- Чертежи оборудования;
- Паспорт оборудования;

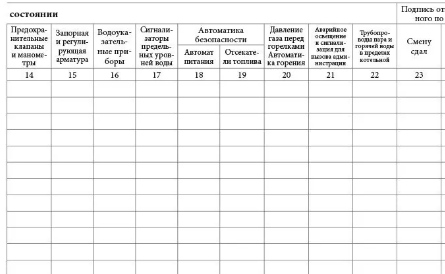

Также операторы котельной в обязательном порядке ведут:
- журнал регистрации параметров котла/котлов (включая информацию о пуске и остановке котлов);
- сменный журнал оператора котельной;
- журнал ремонтных работ и работ по обслуживанию котельной;
Доступ сторонних лиц в котельную
В здания и помещения, где эксплуатируются котлы, не должны допускаться лица, не имеющие отношения к эксплуатации котлов и их вспомогательного оборудования.
Посторонние лица могут быть допущены в котельные помещения только при наличии производственной необходимости.
В таких случаях требуется разрешение эксплуатирующей организации официальным письменным приказом технического руководителя эксплуатирующей организации, и посторонние лица должны находиться в сопровождении представителя этой организации.
Ответственные лица за эксплуатацию котельной

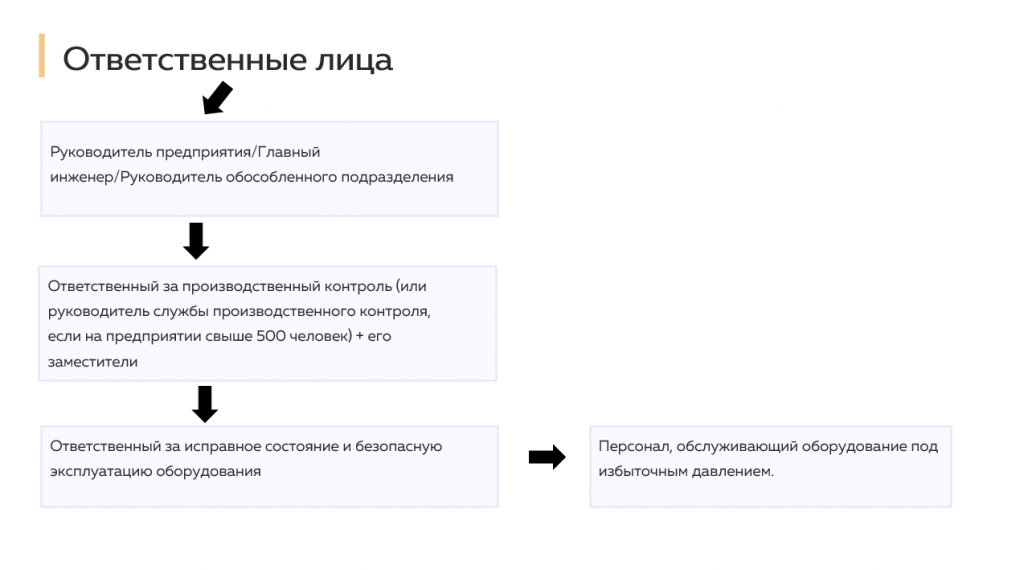

Для законной эксплуатации котельной на предприятии должны быть назначены ответственные лица.
А именно, необходимо приказом руководителя эксплуатирующей организации:
- Назначить ответственного за производственный контроль на предприятии, где эксплуатируется котельное оборудование.
- Назначить ответственное лицо за безопасную эксплуатацию оборудования под избыточным давлением (котельного оборудования, которое расположено в котельной). Если котельная большая и в ней несколько котлов, то можно назначить сразу несколько разных ответственных лиц (каждый за “свой” котел). Но допускается назначение единого лица за эксплуатацию всей котельной.
При этом необходимо учесть следующие требования:
- ФНП 536 категорически запрещает назначать единое лицо и за эксплуатацию котельной и за производственный контроль на предприятии.
- Ответственные лица должны каждые 12 месяцев проходить проверку знаний (у вышестоящего руководителя), быть аттестованы по соответствующей категории промышленной безопасности (как правило, это Б8.1.1-Б8.1.5), раз в 5 лет проходить повышение квалификации по промышленной безопасности, иметь соответствующее инженерно-техническое образование.
Кроме того, назначаются операторы котельной и лица, обслуживающие котельное оборудование. Они подчиняются ответственному за исправное состояние и безопасную эксплуатацию оборудования.
До их назначения приказом руководителя рабочий персонал в обязательном порядке проходит первичный инструктаж, проверку знаний на основании инструкций предприятия, раз в год проходит проверку знаний и ответственного лица и проходит аттестацию 1 раз в 5 лет у внутренней комиссии на предприятии.
Контроль и мониторинг показателей котельного оборудования
Оборудование котельной не должно оставаться без наблюдения, пока давление в котлах не снизится до атмосферного уровня. Исключение составляют котлы с автоматическими системами управления, которые могут работать без постоянного контроля (при условии, что это предусмотрено проектом).
При этом техническим руководителем эксплуатирующей организации должен быть утвержден:
- график контроля и осмотра котельного оборудования;
- график съема показателей манометров, указателей воды, термометров;
- график контроля водно-химического режима котельного оборудования;
- график ремонтных работ и работ по обслуживанию.
ФНП 536 устанавливает необходимость:
- Не реже 1 раза в 12 месяцев проводить внутренний и внешний осмотр котельного оборудования (а раз в 4 года осмотр в применением методов неразрушающего контроля);
- Проводить проверку с опломбированием или клеймением манометров не реже одного раза в 12 месяцев;
- Не реже одного раза в год настраивать (регулировать) предохранительные клапаны котельного оборудования и трубопроводов;
- Не реже одного раза в месяц проверять плотность ограждающих поверхностей котла и газоходов.
При этом ответственный за безопасную эксплуатацию котельного оборудования должен организовывать ежедневный мониторинг состояния котельного оборудования. И раз в смену (или чаще):
- снимать показатели манометров;
- проверять исправность предохранительных клапанов (для котлов от 1,4 Мпа);
- контролировать состояние аварийной сигнализации и автоматических систем управления котельным оборудованием (на основании внутреннего графика).
Важное примечание
В этой статье мы разобрали лишь основные требования к эксплуатации котельной.
