Определение радиографического контроля
Радиографический контроль (РК) — это один из ведущих методов неразрушающего контроля, применяемый для дефектоскопии.
Метод радиографического контроля основан на зависимости интенсивности рентгеновского (гамма) излучения, прошедшего через изделие, от материала поглотителя и его толщины.
Радиографический контроль работает следующим образом: если объект неразрушающего контроля имеет дефекты, то излучение поглощается неравномерно и, регистрируя его распределение на выходе, позволяет судить о внутренней структуре объекта контроля.
Радиографический контроль используется для выявления недоступных для внешнего осмотра объектов, а также для выявления в сварных соединениях пор, непроваров, шлаковых включений, превышений проплава.
Дефекты, которые выявляет радиографический контроль
Радиографический метод позволяет выявлять отклонения сварных швов и стыков труб, находящихся на поверхности, а также дефекты, возникающие внутри объекта.
Среди них могут быть:
- посторонние включения (вольфрамовые, окисные, шлаковые);
- трещины, поры, непровары;
- подрезы;
- вогнутые и выпуклые корневые деформации шва в труднодоступных местах;
- излишки наплавленного металла;
- коррозионные изъяны с геометрическими нарушениями (язвы, питтинги);
Недостатки радиографического неразрушающего контроля
Радиографический контроль не может обнаружить следующие типы дефектов:
- изъяны, размер которых меньше стандартных значений (например, трещины с открытием менее 0,1 мм при толщине проницаемого материала до 40 мм);
- трещины и непровары, чья плоскость открытия не совпадает с направлением проникновения ренгеновских лучей;
- если изображение дефектов и включений на снимке совпадает с изображением посторонних элементов, острых углов или резких перепадов толщин свариваемых деталей.
Кроме того, радиографический метод достаточно сложен в применении и для обследования требует непосредственного доступа к самому объекту неразрушающего контроля. Любые ошибки, связанные с выбором мощности просвечивания и времени экспозиции могут испортить результат радиографического контроля сварных соединений, поэтому к проведению радиографической дефектоскопии требуется отнестись с особой тщательностью.
Рассчитаем стоимость работ по техническому диагностированию, экспертизе промышленной безопасности, техническому освидетельствованию любого объекта. Имеем лицензию и свою лабораторию НК. В штате - бригада дефектоскопистов.
ведущий менеджер
по работе с клиентами
Результат проведения радиографического контроля

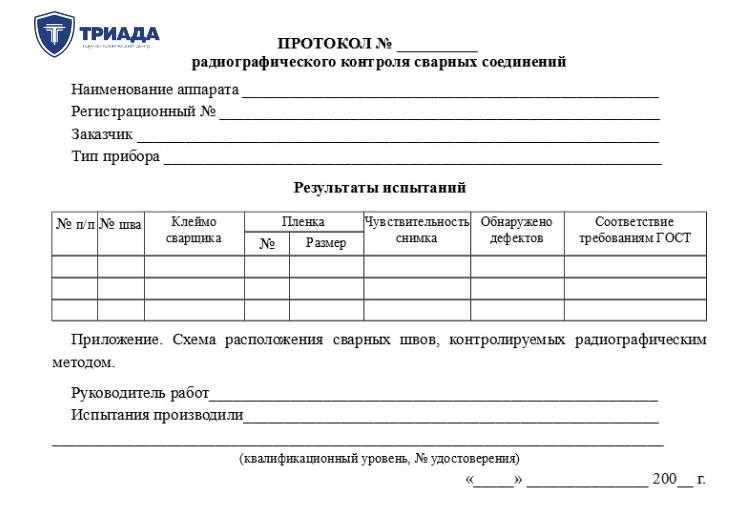

В результате контроля объекта радиографическим контролем — экспертом выдается протокол.
В протоколе указывается:
- Объект контроля;
- Использованные приборы радиографического контроля;
- Условия контроля;
- Данные эксперта, который проводил радиографический контроль.
ГОСТ Радиографический контроль сварных соединений
Радиографический контроль сварных соединений регулируется ГОСТ 7512-82.
ГОСТ утверждает процесс проведения радиографического контроля сварных соединений, устанавливает требования к пленке и к экрану (он должен иметь чистую поверхность).
Также для проведения радиографического контроля сварных соединений ГОСТ устанавливает необходимость проведение подготовительных работ (очистка поверхностей) и установления обязательного расстояния между исследуемой поверхностью и радиографическим дефектоскопом.
Ниже вы можете скачать ГОСТ, регулирующий радиографическую дефектоскопию сварных соединений.
ГОСТ 7512-82. - методы неразрушающего контроля.
Наши эксперты бесплатно проконсультируют и рассчитают стоимость услуги!
ведущий менеджер
по работе с клиентами

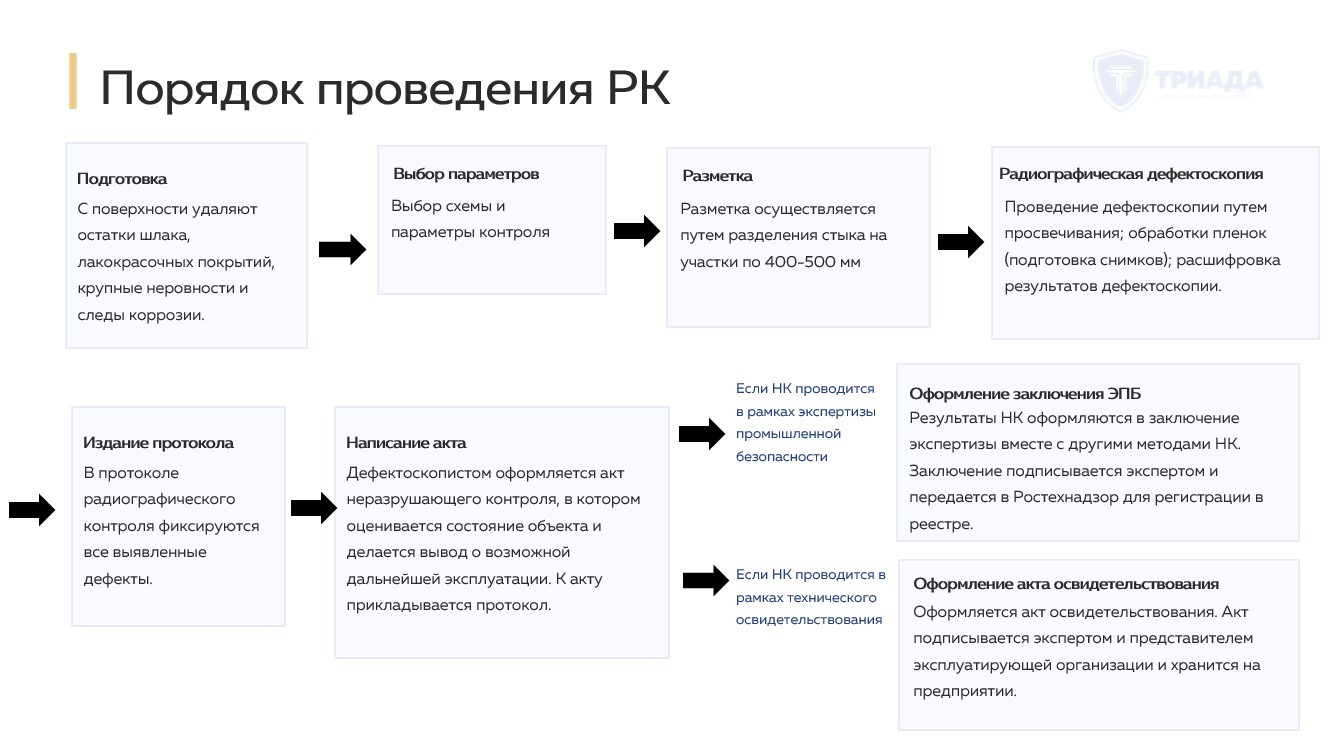

Порядок проведения радиографического контроля сварных соединений
Радиографический контроль (в том числе радиографический контроль сварных соединений) проводится в несколько этапов.
На первом — необходимо подготовить поверхность к контролю, очистить ее от шлаков, масла, грязи и другого мусора. Для трубопроводов необходимо проведение разметки путем разделения стыка на участки по 400-500 мм. Разметка требуется для дальнейшей идентификации сварного соединения на снимке и контроля чувствительности радиографического дефектоскопа.
После проведения подготовительных работ дефектоскопист намечает план неразрушающего контроля, выбирает оборудование и подготавливает его к использованию. Далее проводится радиографический неразрушающий контроль в рамках которого дефектоскопист просвечивает контролируемую поверхность.
После проведения диагностирования дефектоскопист осуществляет фотохимическую обработку пленок и расшифровывает результаты. Они оформляются в протокол радиографического контроля сварных соединений и в акт неразрушающего контроля.
Особенности радиографического контроля
Радиографический контроль широко используется в нефтегазовой промышленности, где особенно важен контроль сварных стыков и соединений элементов трубопроводов. Радиографический контроль обладает следующими преимуществами:
- наглядность — точное отображение внутреннего состояния материала и расположения отклонений с помощью фотокопии;
- контроль различных материалов, включая немагнитные;
- независимость от внешних воздействий, что позволяет использовать метод в любых погодных условиях.
Однако, среди недостатков радиографического контроля можно отметить высокую стоимость оборудования и расходных материалов, необходимость наличия персонала, прошедшего специальное обучение.
