Главная / Журнал! / Монтаж оборудования (котлы, трубопроводы)
В этой статье разберем регламент монтажа, пусконаладки, комплексного опробования и ввода котельного оборудования, оборудования под избыточным давлением и трубопроводов пара и горячей воды в эксплуатацию.
Руководитель отдела по промышленной безопасности
Итак, прежде чем начать эксплуатировать промышленный котел необходимо пройти целый ряд процедур, установленных в Приказе Ростехнадзора №536. В этой статье дадим вам пошаговую инструкцию как с точки зрения Законодательства ввести котел в эксплуатацию.
И да, в статье мы объединили требования к вводу всего оборудования под избыточным давлением в эксплуатацию, поскольку для всего оборудования, попадающего под Приказ Ростехнадзора №536, действует единый регламент.

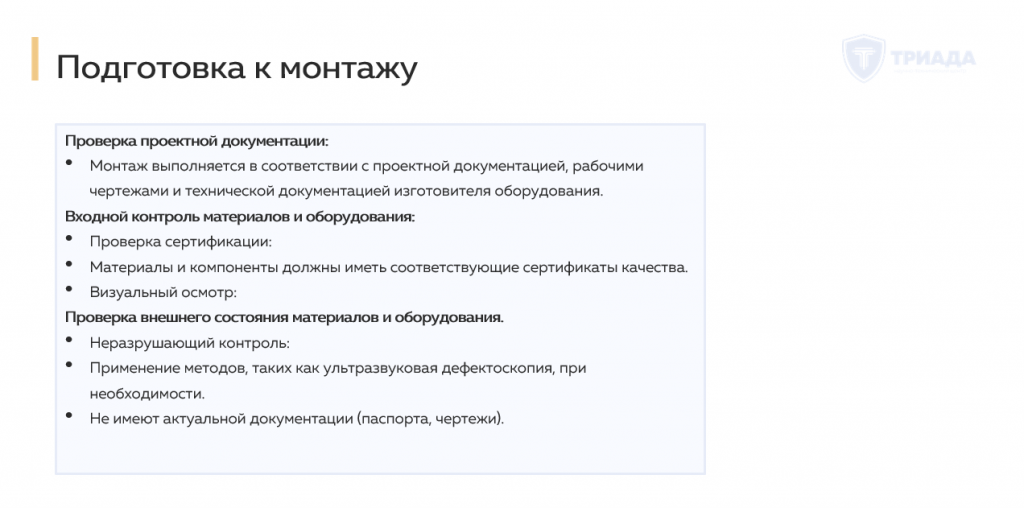

Монтаж оборудования под давлением (в том числе и котельного) начинается с тщательной подготовки и организации работ. Важно убедиться, что все элементы и материалы соответствуют требованиям проекта и готовы к установке. Для этого необходимо организовать:
Проверку проектной документации.
Очистку оборудования и места монтажа (все элементы должны быть очищены от загрязнений и ржавчины).
Входной контроль материалов и оборудования (к монтажу допускаются только сертифицированные материалы и оборудование).
Важно помнить: использование материалов без утвержденной проектной документации или отсутствия сертификатов качества категорически запрещено.
Перейдем к выполнению монтажных работ. Работы по монтажу имеют право выполнять только специализированные организации, имеющие квалифицированный персонал и необходимое оборудование (в первую очередь сварное). Специализированная организация должна соответствовать следующим требованиям:
Руководители и специалисты, включая сварщиков, должны пройти аттестацию в области промышленной безопасности и иметь соответствующее профессиональное образование.
Организация должна иметь нормативные и технологические документы, включая проектную документацию, программы пуско-наладки и инструкции по монтажу.
Организация должна быть оснащена всем необходимым оборудованием для выполнения монтажных и контрольных работ, включая неразрушающий контроль.
Все монтажные работы осуществляются на основании Плана производства работ (ППР), который разрабатывается техническим руководителем организации, выполняющей монтаж.
В рамках монтажных работ осуществляются:
Организация, проводившая монтажные работы обязана провести полный неразрушающий контроль всех поверхностей оборудования под давлением и сварных соединений. О неразрушающем контроле у нас имеется отдельная большая статья, поэтому повторятся не будем.
При обнаружении дефектов – они должны быть устранены, после – проводится новый контроль.
По завершении работ формируется комплект исполнительной документации, включающей акты, протоколы, заключения, исполнительные схемы и чертежи, подтверждающие соответствие выполненных работ проекту.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.
На всем этапе проведения монтажных работ осуществляется контроль качества. За него отвечает технический руководитель организации, которая осуществляет монтаж/пусконаладку котельного оборудования и трубопроводов.
Контроль качества включает в себя:
Пооперационный контроль – проверка качества на каждом этапе выполнения работ, включая скрытые работы и ответственные конструкции.
Неразрушающий контроль всех поверхностей и сварных соединений оборудования по завершению монтажа.
После завершения монтажных работ организация, производившая монтаж, должна составить удостоверение (свидетельство) о качестве монтажа. Удостоверение подтверждает соответствие выполненных работ проектной и технической документации. Оно подписывается руководителем монтажной организации. В случаях если представители изготовителя или проектной организации осуществляли авторский надзор за монтажом, то и они имеют право подписывать удостоверение.
К удостоверению (свидетельству) о качестве монтажа должны быть приложены:
Если проводился монтаж трубопровода, то организация проводившая монтаж должна разработать исполнительную схему, которая включает в себя:
После монтажа необходимо провести очистку котла и связанных трубопроводов. Для паровых котлов с рабочим давлением 10 МПа и более требуется очистка вместе с основными трубопроводами и другими элементами водопарового тракта. Очистка должна проводиться в соответствии с указаниями изготовителя.
Для котлов с рабочим давлением менее 10 МПа перед вводом в эксплуатацию проводится щелочение или иная очистка.
После проведения монтажных работ и до начала пусконаладочных проводится полноценное техническое освидетельствование. Оно включает в себя:
В результате освидетельствования оформляется заключение (акт), который подписывают ответственные лица специализированной организации.
Важно! про техническое освидетельствование у нас имеется отдельная статья. Рекомендуем с ней ознакомиться.
Пусконаладочные работы, предусмотренные руководством (инструкцией) по эксплуатации, проводятся после окончания монтажных работ с оформлением удостоверения о качестве монтажа и проведения первичного технического освидетельствования.
Продолжительность проведения пусконаладочных работ определяется программой в зависимости от сложности оборудования.

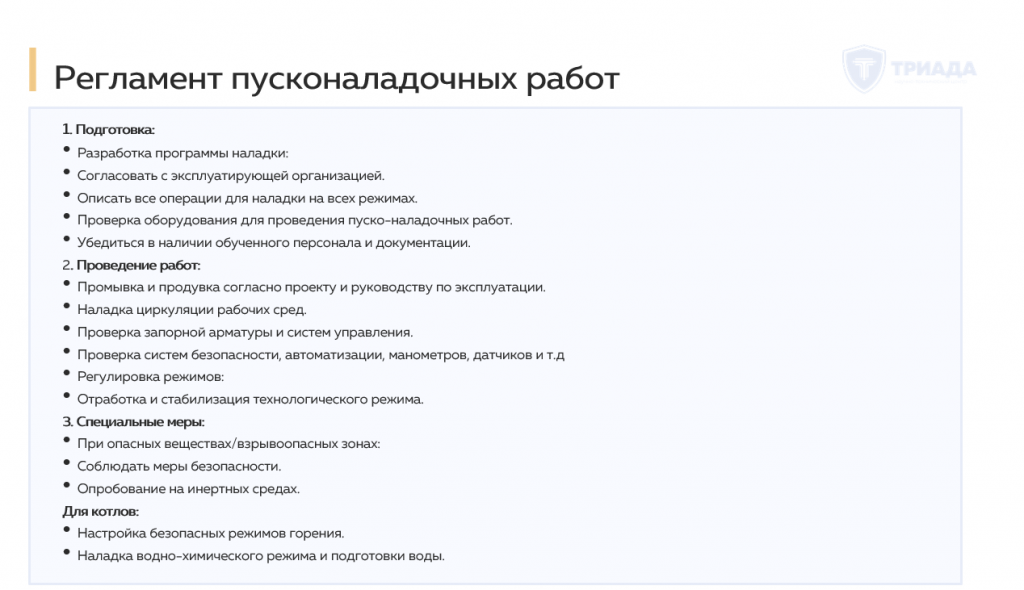

Подготовка к пусконаладочным работам включает:
После – проводятся сами пусконаладочные работы. Они, как правило, включают в себя:
При наладке в условиях с опасными веществами или взрывоопасными зонами при проведении пусконаладочных работ должны соблюдаться специальные меры безопасности, включая предварительное опробование стадий технологического процесса на инертных средах.
Для котлов дополнительно проводят настройку безопасных устойчивых режимов горения в пределах разрешенного организацией-изготовителем диапазона минимальных и максимальных значений нагрузок, наладку водно-химического режима котла и наладку режимов работы оборудования для подготовки воды.
По результатам пусконаладки – организация, проводившая работы, составляет указания по водно-химическому режиму эксплуатации котла.

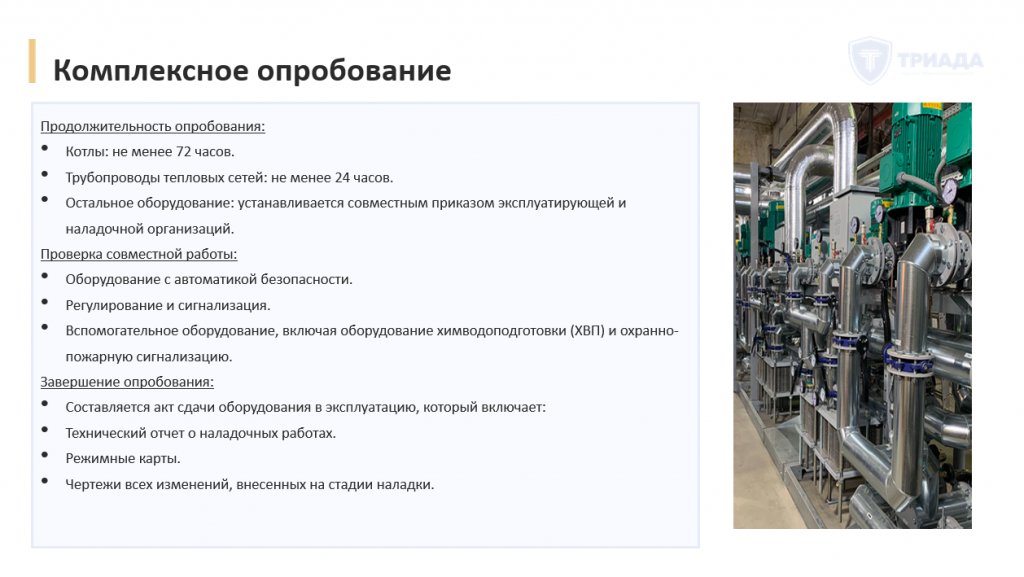

После завершения наладочных работ проводится комплексное опробование оборудования.
Его продолжительность:
При комплексном опробовании проверяется совместная работа оборудования с автоматикой безопасности, регулирования и сигнализации, вспомогательного оборудования, в том числе оборудования химводоподготовки (ХВП) и охранно-пожарной сигнализации
По окончании комплексного опробования составляется акт сдачи оборудования в эксплуатацию, включающий технический отчет о наладочных работах, режимные карты и чертежи всех изменений, внесенных на стадии наладки.
С точки зрения законодательства нельзя ввести оборудование под давлением в эксплуатацию без издания решения (акта) о его готовности к дальнейшей эксплуатации.
Решение о вводе в эксплуатацию оборудования под давлением оформляется на основании результатов проверки готовности оборудования к пуску в работу и организации надзора за его эксплуатацией. Решение оформляется специализированным актом.
Если оборудование планируется ввести в эксплуатацию:
а) после монтажа без применения неразъемных соединений оборудования под давлением, поставленного на объект эксплуатации в собранном виде;
б) после монтажа без применения неразъемных соединений оборудования под давлением, демонтированного и установленного на новом месте;
в) до начала применения транспортабельного оборудования под давлением.
то, в таком случае достаточно издать акт готовности оборудования под давлением к эксплуатации.
Для издания акта можно как и сформировать небольшую комиссию из сотрудников предприятия, в рамках которой ответственные сотрудники (главный инженер/ответственный за производственный контроль) проводят визуальный осмотр оборудования, ознакамливаются со всей документацией оборудования под давлением и издают акт о готовности его к дальнейшей эксплуатации, так и поручить подписание акта ответственному за производственный контроль и ответственному за безопасную эксплуатацию оборудования под давлением.
Однако, если ввод оборудования в эксплуатацию (в том числе котла) осуществляется:
а) после монтажа оборудования, поставляемого отдельными деталями, элементами или блоками, окончательную сборку, которого с применением неразъемных соединений производят при монтаже на месте его установки (использования);
б) после монтажа оборудования под давлением, подтверждение соответствия которого не предусмотрено ТР ТС 032/2013;
в) после реконструкции (модернизации) или капитального ремонта с заменой основных элементов оборудования;
г) при передаче ОПО и (или) оборудования под давлением, находившегося в эксплуатации, в его составе для использования другой эксплуатирующей организации;
д) при осуществлении проверок сосудов, подлежащих учету в территориальных органах Ростехнадзора.
то, требуется собрать комиссию с участием инспекторов Ростехнадзора, которая рассмотрит возможность ввода оборудования в эксплуатацию и издаст акт готовности оборудования под избыточным давлением к дальнейшей эксплуатации на производстве
Организация такой комиссии возлагается на эксплуатирующую организацию.
Комиссия обычно формируется в течение 10 дней и в нее приглашаются:
Комиссия тщательно изучает результаты технического освидетельствования, документацию оборудования под давлением, проводит визуальный осмотр оборудования и гидравлические испытания.

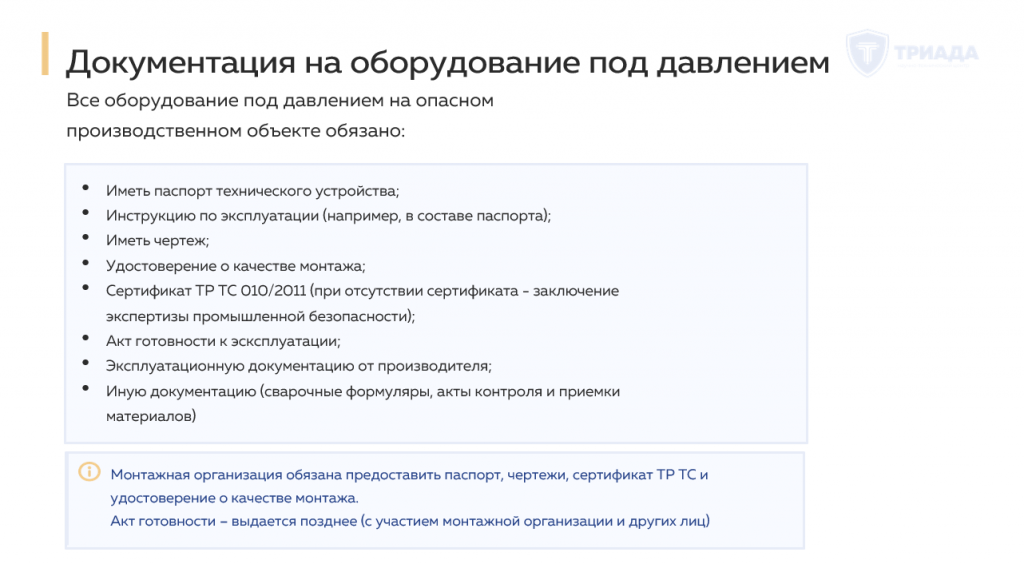

Для успешного прохождения комиссии оборудование под давлением (в том числе котел) обязано:
Важно помнить: если оборудование под давлением не подлежит обязательной сертификации ТР ТС 032/2013 или является трубопроводами пара и горячей воды или по какой-то причине была утеряна документация производителя, то для успешного прохождения комиссии необходимо провести экспертизу промышленной безопасности и зарегистрировать положительное заключение экспертизы в Ростехнадзоре.
Также для успешного прохождения комиссии оборудование под давлением (например, водогрейный котел) обязано:
В результате работы комиссии – всеми ее членами оформляется акт готовности оборудования под давлением к дальнейшей эксплуатации.
Акт подписывается всеми членами комиссии и подтверждает готовность оборудования к дальнейшей эксплуатации. Сведения о прохождении комиссии записываются и в паспорт.

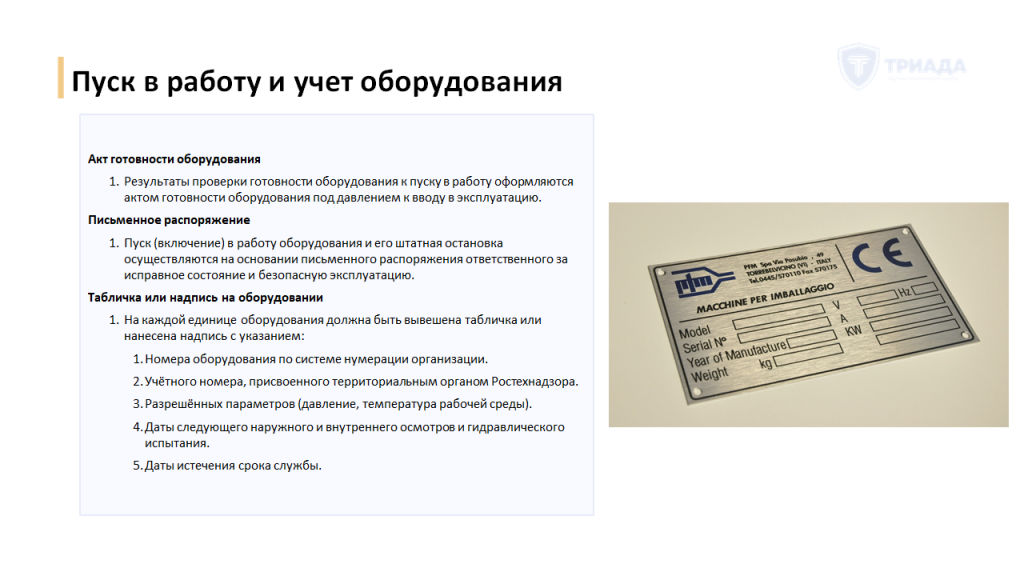

После издания акта готовности оборудования к эксплуатации, требуется:
Пуск оборудования возможен ТОЛЬКО после издачи акта готовности оборудования под давлением к эксплуатации. Также требуется письменное распоряжение ответственного за исправное состояние и безопасную эксплуатацию о пуске оборудования под давлением в эксплуатацию.
Решение о вводе в эксплуатацию оборудования под давлением должно приниматься руководителем (или уполномоченным им должностным лицом) эксплуатирующей организации (обособленного структурного подразделения).
Еще раз издание решения о вводе в эксплуатацию оборудования под давлением НЕ отменяет необходимость издавать акт о готовности оборудования под давлением.
Акт издается комиссией, а решение руководителем эксплуатирующей организации.
После ввода оборудования под давлением в эксплуатацию (в том числе котлов и трубопроводов) необходимо:
Этому процессу у нас посвящена отдельная статья. Ниже ссылка.
