Размещение котла в помещении - требования

В этой статье разберем требования к размещению и установке котлов в промышленных помещениях. Для этого детально изучим требования Приказа Ростехнадзора №536.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Где может быть установлен котел?

Котлы и вспомогательное оборудование могут быть установлены:

  • Внутри помещений
  • На открытых площадках (при условии, что конструкция котла и проектная документация предусматривают его эксплуатацию в данных климатических условиях).
Установка котлов вне помещений разрешена при соблюдении определённых условий (их мы разбирали в отдельной статье, ниже будет ссылка). Кроме того, котлы на таких площадках должны быть рассчитаны на работу на открытом воздухе с учётом климатических особенностей региона.

Если же котел устанавливается внутри промышленного помещения, то при его установке необходимо соблюсти правила, утвержденные в Приказе Ростехнадзора №536. Эти правила мы детально разберем в этой статье.

Где запрещается размещать котел и котельное оборудование?

Приказ Ростехнадзора №536 запрещает устанавливать (и размещать) котел в бытовых помещениях и в помещениях, которые используются для иных нужд кроме отопления. Иными словами, котельное оборудование всегда должно быть расположено в отдельном помещении (или на отдельной открытой площадке, если это предусмотрено проектной документацией).

Исключение составляют котлы-утилизаторы, но они в обязательном порядке должны быть отделены от остального (некотельного оборудования) специальной перегородкой.

Кроме того, запрещается устанавливать котлы в чердачных помещениях или под ними, если это не предусмотрено проектной документацией и соответствующими расчетами, которые подтверждают безопасность данного решения.

Требование к размещению котлов внутри помещений

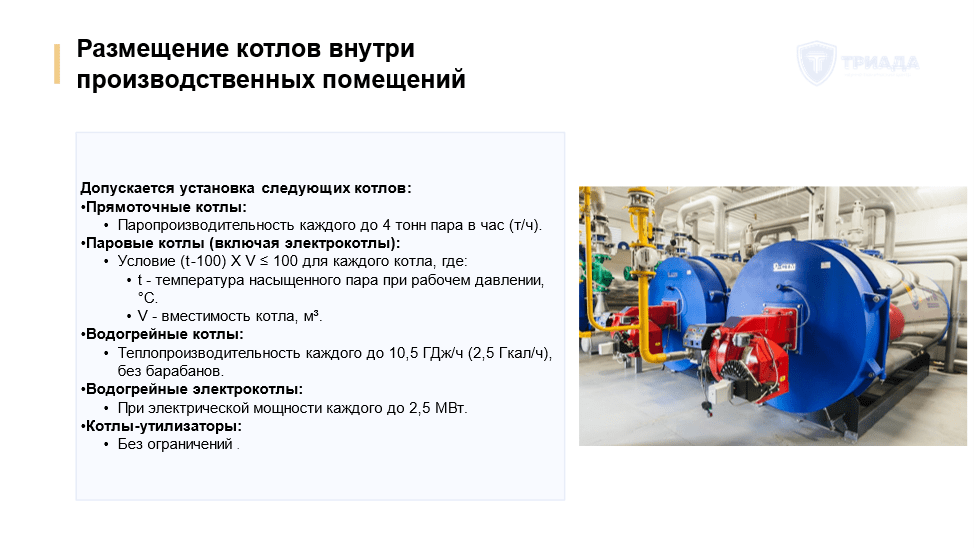

В производственных помещениях допускается установка и размещение следующих типов котлов внутри помещений:

  • Прямоточные котлы с производительностью до 4 т/ч.
  • Паровые и электрокотлы, если они соответствуют формуле (t – 100) x V ≤ 100, где t – температура пара, а V – вместимость котла.
  • Водогрейные котлы теплопроизводительностью до 10,5 ГДж/ч (2,5 Гкал/ч).
  • Водогрейные электрокотлы мощностью до 2,5 МВт.
  • Котлов-утилизаторы –  любой мощности.
требования к размещению котлов внутри помещений

Согласно Приказу Ростехнадзора №536 при проектировании помещения котельной необходимо установить расстояние между котельным оборудованием и несущими конструкциями:

  • От фронта котлов до противоположной стены – не менее 3 метров.
  • От горелочных устройств котлов, работающих на газе или жидком топливе, до стен и несущих конструкций – не менее 1 метра.
  • Между фронтами котлов, расположенных друг против друга – не менее 4 метров.
  • Боковые проходы для обслуживания должны быть не менее 1,5 метра для котлов с паропроизводительностью менее 4 т/ч и не менее 2 метров для котлов с большей производительностью.

Для электрокотлов мощностью до 1 МВт расстояние до противоположной стены может быть сокращено до 1 метра.

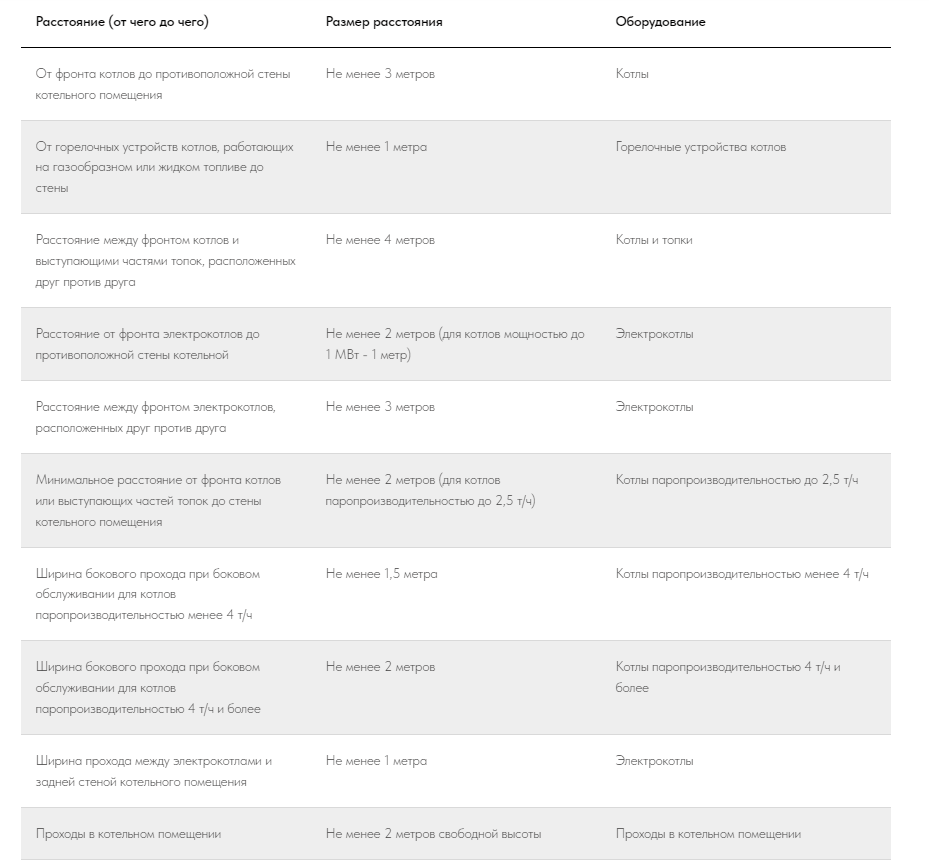

Ниже таблица из нашего курса по эксплуатации котельного оборудования с полным перечнем всех необходимых расстояний от котельного оборудования до стен.

таблица с расстояниями между котлами и стенами помещений
таблица с расстояниями между котлами и стенами помещений

Для котлов паропроизводительностью не более 2,5 т/ч минимальное расстояние от фронта котлов или выступающих частей топок до стены котельного помещения может быть сокращено до 2 метров, но только при определенных условиях:

  • если топка с ручной загрузкой твердого топлива обслуживается с фронта и имеет длину не более 1 метра;
  • при отсутствии необходимости обслуживания топки с фронта;
  • если котлы работают на газообразном или жидком топливе (при сохранении расстояния от горелочных устройств до стены не менее 1 метра).
Важно! Все расчеты расстояний между котлами и стенами котельной для соответствующего размещения котельного оборудования должны быть установлены в проектной документацией на основании проведенных расчетов.
Пройдите бесплатный курс по эксплуатации котельного оборудования

Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.

Вентиляция для безопасного размещения котлов

Котельные должны быть оборудованы системой вентиляции, которая обеспечивает необходимый воздухообмен для предотвращения накопления газов и перегрева помещения. Важно предусмотреть как приточные, так и вытяжные системы, которые работают в постоянном режиме, поддерживая стабильные параметры микроклимата.

Особенности вентиляции зависят от типа котельной:

  • В газовых котельных необходимо постоянное удаление взрывоопасных газов.
  • В котельных с твердотопливными котлами требуется удаление пыли и сажи.
  • В котельных с жидким топливом вентиляция должна быть способна экстренно удалять пары в случае утечки топлива.

Также необходимы аварийные системы вентиляции, которые активируются при срабатывании газоанализаторов или датчиков температуры.

Требования к дверям и перегородкам помещений, где устанавливаются котлы

Для обеспечения безопасного доступа и эксплуатации котельных помещений необходимо строго соблюдать следующие требования:

  • Двери для выхода из помещений, где установлены котлы, обязательно должны открываться наружу.
  • Двери служебных, бытовых и вспомогательных помещений, напротив, должны открываться в сторону котельной, что также способствует быстрой эвакуации и удобству эксплуатации.
  • Места установки котлов и вспомогательного оборудования должны быть изолированы от остальной части помещения с помощью несгораемых перегородок, которые должны простираться по всей высоте котла, но не быть ниже 2 метров.
  • Для электрокотлов следует предусмотреть  несгораемые перегородки высотой не менее 2 метров. Эти перегородки должны быть оборудованы блокировкой, которая запрещает открывание двери при включённом котле и, наоборот, предотвращает включение котла при открытой двери. Такая защита снижает риск соприкосновения персонала с токоведущими элементами оборудования.
  1.

Требования к освещению котельного помещения

Котельные помещения должны быть обеспечены естественным светом и электрическим освещением.

Также проектом должно быть предусмотрено аварийное электрическое освещение, особенно в местах:

  • фронт котлов, а также проходы между котлами, сзади котлов и над котлами;
  • щиты и пульты управления;
  • водоуказательные и измерительные приборы;
  • зольные помещения;
  • вентиляторные площадки;
  • дымососные площадки;
  • помещения для баков и деаэраторов;
  • оборудование водоподготовки;
  • площадки и лестницы котлов;
  • места установки насосного оборудования;
  • конкретные зоны, указанные проектной документации
  • маршруты передвижения работников ОПО
  • места контроля параметров и режимов работы оборудования и принятия необходимых действий в аварийной ситуации

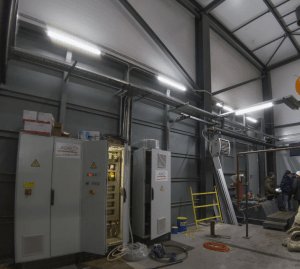

освещение помещения котельной

Требования к трубопроводам и арматуре

Естественно, в помещении где располагается котельное оборудование располагается не только сам котел, но и трубопроводы и питательные насосы.

Приказ Ростехнадзора №536 также устанавливает целый ряд требований к размещению такого оборудования внутри помещений. А именно:

Необходимо снабдить трубопроводы обратными клапанами.

На каждом питательном трубопроводе котла должен быть установлен обратный клапан, который предотвращает обратный выход воды из котла.

После обратного клапана устанавливается запорный орган (например, задвижка или вентиль). Если котел оснащён неотключаемым по воде экономайзером, то обратный клапан и запорный орган должны быть установлены до него. В случае если экономайзер отключаемый, дополнительно устанавливаются обратный клапан и запорный орган и после экономайзера для обеспечения надёжной изоляции.

Обратные клапаны на трубопроводах горячей воды и пара должны быть установлены с учетом предотвращения гидравлических ударов при изменении режима работы котлов.

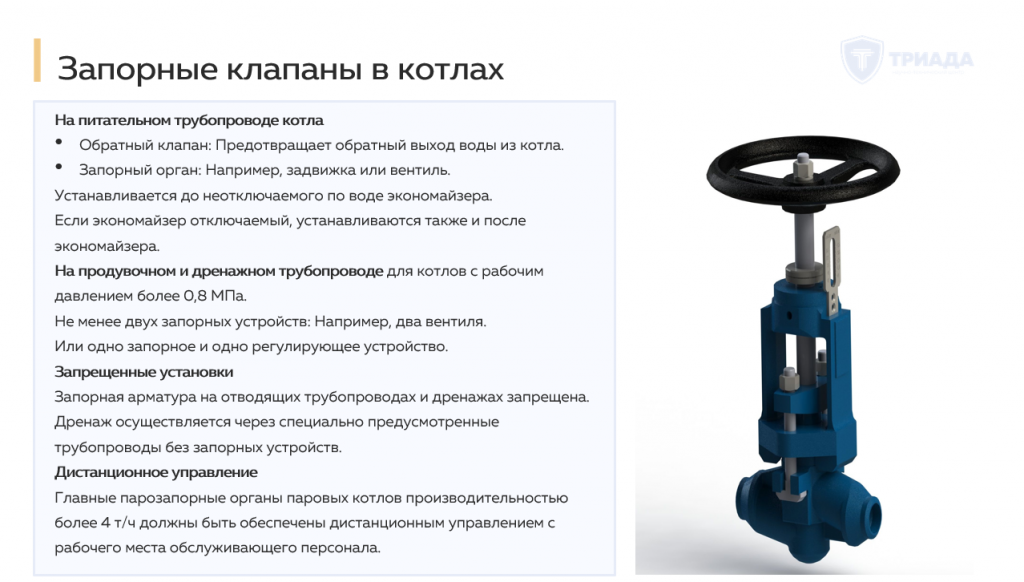

требования к запорной арматуре

Установить запорные устройства

Для котлов с рабочим давлением выше 0,8 МПа на продувочных и дренажных трубопроводах, а также на трубопроводах отбора проб воды и пара, необходимо устанавливать не менее двух запорных устройств, например, два вентиля. Допускается установка одного запорного и одного регулирующего устройства для контроля потока рабочей среды.

Трубопроводы, по которым происходит отвод рабочей среды от предохранительных клапанов, должны быть защищены от замерзания и оснащены дренажами для удаления конденсата, предотвращая накопление жидкости.

Установить систему трубопроводов

Проект размещения котельной установки должен предусматривать наличие следующих систем трубопроводов:

  • Трубопроводы питательной воды.
  • Продувочные трубопроводы для очистки котла и спуска воды при его остановке.
  • Трубопроводы для удаления воздуха из котла при его заполнении водой и растопке.
  • Трубопроводы для продувки пароперегревателя и паропровода.
  • Системы отбора проб воды и пара для контроля качества.
  • Системы ввода в котловую воду корректирующих реагентов в процессе эксплуатации и моющих веществ при химической очистке.
  • Трубопроводы отвода рабочей среды при срабатывании предохранительных клапанов.
  • Системы подвода топлива к горелочным устройствам котла.
  • Системы разогрева барабанов при растопке, если это предусмотрено проектом.
Все подводящие трубопроводы для воды и пара должны быть оснащены фильтрами для защиты оборудования от загрязнений, а также редуцирующими устройствами для поддержания стабильного давления в системе.

Продувочные трубопроводы должны направлять жидкость в резервуары, работающие без давления, или в ёмкости под давлением, если это указано в проектной документации. Конструкция таких трубопроводов должна исключать возможность обратного потока рабочей среды, чтобы предотвратить аварийные ситуации.

Требования к установке питательных насосов для котлов

Для безопасной работы котельного оборудования необходимо должным образом установить питательные насосы, которые должны гарантировать надёжную подачу воды, включая аварийные режимы работы и повышенные нагрузки

Для обеспечения подачи воды к котлам могут использоваться различные типы насосов:

    • центробежные, поршневые и плунжерные насосы с электрическим приводом;
    • центробежные, поршневые и плунжерные насосы с паровым приводом, включая паровые инжекторы;
    • насосы с ручным приводом, как резервный вариант при аварийных ситуациях;
Водопроводную сеть можно использовать только для маломощных котлов при условии, что если минимальное давление в сети превышает давление в котле как минимум на 0,15 МПа.

Требования к количеству насосов

Для котельных с водогрейными котлами обязательно наличие не менее двух взаимозаменяемых циркуляционных сетевых насосов, что необходимо для обеспечения надёжной работы системы в случае отказа одного из них.

Для котлов с паропроизводительностью до 4 т/ч допускается использование только одного питательного насоса с электроприводом. Однако при этом котёл обязательно должен быть оснащён системой автоматической безопасности, предотвращающей критическое снижение уровня воды.

Для котлов с паропроизводительностью свыше 4 т/ч необходимо установить как минимум два насоса, чтобы обеспечить бесперебойное питание котла при любых режимах работы.

Требования к подаче воды

Напор, создаваемый насосом, должен быть достаточен для подачи воды при рабочем давлении за котлом. При этом важно учитывать:

  • Гидростатические высоты, то есть высоту подъёма воды, необходимую для её подачи к котлу.
  • Потери давления в трубопроводах и арматуре.

Особое внимание следует уделять работе системы при срабатывании предохранительных клапанов: насос должен продолжать подавать воду в котёл даже при полном открытии клапанов, чтобы компенсировать возможное повышение давления и предотвратить перегрев и аварийные ситуации.

Иные требования к размещению и установке котлов

Важно понимать, в статье мы рассмотрели лишь основные аспекты размещения котлов внутри помещений.

Так, например, необходимо как минимум учитывать:

  • Необходимость соблюсти расстояние по вертикали от площадки для обслуживания водоуказательных приборов до середины водоуказательного стекла в 1 метр, но не более 1,5 метра;
  • Обеспечить механизированную подачу топлива для котлов производительности  более 2,5 т/ч;
  • Обеспечить механизированное удаление зоны и шлака от всех котлов в количестве 150 кг/ч и более;
  • Снабдить площадку размещения котельного оборудования подъемными устройствами, чей вес не превышает 1 тонну, но позволяет перемещать людей и грузы, если нулевая отметка котельного помещения до верхней площадки котлов превышает 20 метров;
Кроме того, мы не затронули требования к оснащению котла, трубопроводам (лишь часть требований), требования к эксплуатации котла.

Рекомендуем для понимания всех требований к размещению котла, а также его эксплуатации – пройти наш бесплатный курс по эксплуатации котельного оборудования. Он доступен по ссылке выше (для этого нажмите на баннер сверху).
