Требования к площадкам для оборудования под давлением

В этой статье разберем требования к проектированию площадок, где расположено оборудование под избыточным давлением. При этом требования к установке котельного оборудования внутри помещения – разберем в отдельной статье.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Проектная документация на площадку оборудования

Без проектной документации предприятие, имеющее признаки капитального строения и использующее оборудование под давлением – будет работать незаконно.

Иными словами, нельзя просто так построить площадку, где будет эксплуатироваться оборудование под давлением (ресиверы, сосуды, трубопроводы пара и горячей воды и другие). В обязательном порядке – сначала разрабатывается проектная документация (проект капитального строительства или реконструкции).

Проект капитального строительства предприятия или реконструкции, где планируется эксплуатировать оборудование под давлением, должен включать:

  • Общие данные о проекте.
  • Сведения об инженерных изысканиях.
  • Архитектурные решения.
  • Технологические и конструкторские решения
  • Конструктивные и объемно-планировочные решения.
  • Инженерные системы и сети.
  • Проект организации строительства.
  • Мероприятия по обеспечению пожарной безопасности.
  • Мероприятия по охране окружающей среды.
  • Смету на строительство.

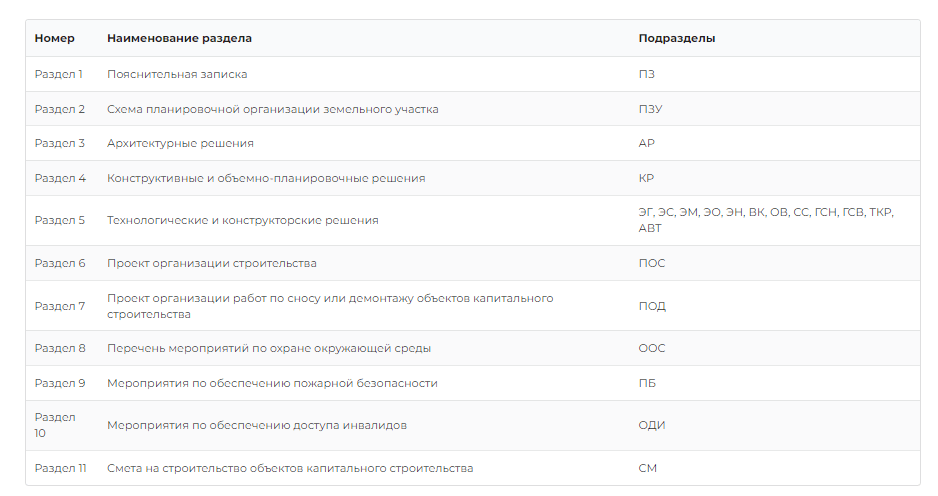

разделы проектной документации, где эксплуатируется оборудование под давлением

Проектная документация разрабатывается специализированными проектными бюро, являющимися членами саморегулируемых организаций (СРО), и должна быть заверена подписью главного инженера проекта.

Проект в обязательном порядке подлежит экспертизе (негосударственной или государственной).

Однако, позволим тему пропустить, поскольку на нашем сайте уже есть большая статья про проектирование опасных производственных объектов.  Поэтому предлагаем сосредоточится именно на правилах проектирования площадок, где располагается оборудование под давлением.

Данные требования к площадкам установлены Приказом Ростехнадзора №536, которые давайте подробно разберем.

Общие требования к проектированию площадок

В ходе проектирования, строительства, реконструкции и капитального ремонта опасных производственных объектов (ОПО) необходимо строго соблюдать требования законодательства РФ в области промышленной безопасности, градостроительства и технического регулирования.

Проектирование оборудования под давлением должно учитывать следующие параметры:

  • Максимальное давление и температура рабочей среды, а также её физико-химические свойства.
  • Оборудование должно быть изготовлено из материалов, соответствующих условиям эксплуатации. Все материалы должны быть сертифицированы (или подтверждены декларацией соответствия) и подходить к условиям эксплуатации (выдерживать давление, химические свойства проводимой среды, температуру). Для некоторого вида оборудования (например, для трубопроводов пара и горячей воды) – обязательны антикоррозийные материалы. Для паропроводов и оборудования, которое работает под высокими температурами необходимо в расчетах учесть ползучесть металла.
  • Размещение оборудования не допускается в местах, где возможно образование взрывоопасных смесей или нестабильных соединений.
 Само оборудование под давлением может быть размещено как и внутри помещения (при соблюдении определенных условий), так и снаружи на отдельной огороженной площадке.
Пройдите бесплатный курс по эксплуатации оборудования под давлением

Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.7 и безопасно эксплуатировать ваш объект.

Требования к стационарным площадкам

Площадка места размещения оборудования под должна быть удалена от жилых зон и других объектов, где возможно массовое скопление людей.

При проектировании стационарных площадок, где будет использоваться оборудование под давлением, необходимо предусмотреть:

  • постоянный доступ персонала в зоны обслуживания оборудования;
  • безопасный доступ к контрольно-измерительным приборам, запорной и регулирующей арматуре и другим устройствам для управления работой оборудования.
  • должна быть спроектирована таким образом, чтобы выдерживать нагрузки от установленного оборудования, включая вес оборудования, вибрации и динамические воздействия.
  • необходимо предусмотреть системы защиты от возможных аварийных ситуаций, таких как утечки, взрывы или выбросы рабочей среды.

Конструкция таких площадок должна включать ограждения перилами высотой не менее 900 мм со сплошной обшивкой по низу на высоту не менее 100 мм.


Важно! При проектировании площадки необходимо провести оценку рисков и рассчитать безопасное расстояние от площадки до возможного места скопления людей таким образом, чтобы минимизировать возможные угрозы здоровью населения.

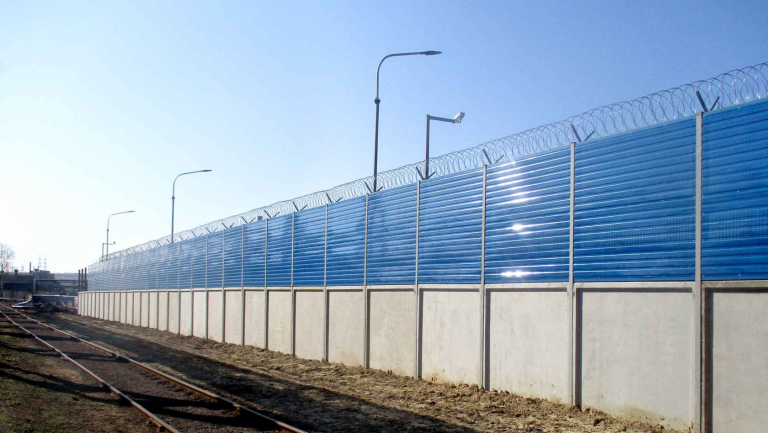

пример ограждения, которым огораживается площадка, где будет размещено оборудование под избыточным давлением
пример ограждения, которым огораживается площадка, где будет размещено оборудование под избыточным давлением

Фундамент такой площадки должен быть рассчитан с учетом всех возможных нагрузок и динамических воздействий от оборудования. Конструкция должна исключать возможность проседания, деформации и других изменений, которые могут повлиять на устойчивость оборудования.



При проектировании необходимо учитывать прокладку трубопроводов, кабелей и других коммуникаций. Трубопроводы, транспортирующие рабочие среды, должны быть рассчитаны на соответствующее давление и температуру, а также защищены от возможной коррозии и внешних воздействий.



Площадки, где размещено оборудование под давлением, должны быть оборудованы системами защиты от воздействия внешних факторов – вибрации, агрессивных сред, температуры. Для этого проектом могут быть предусмотрены специальные укрытия, защитные кожухи и системы обогрева или охлаждения.

Требования к переходным мостикам, проходам и лестницам

Для доступа к площадкам обслуживания оборудования под давлением,(для проведения ремонта, освидетельствования, обслуживания) могут использоваться любые перечисленные ниже методы: стационарные лестницы с углом наклона к горизонтали более 50°, передвижные лестницы, переносные площадки, мостики).

Согласно Приказу Ростехнадзора № 536, при проектировании переходных мостиков и проходов на площадке оборудования под избыточным давлением необходимо учитывать следующие моменты:

  • Ширина проходов должна быть достаточной для размещения и демонтажа арматуры и других устройств, с учётом их габаритов.
  • В тех местах, где персонал перемещается над трубопроводами, требуется установка переходных мостиков для обеспечения безопасного и удобного передвижения.

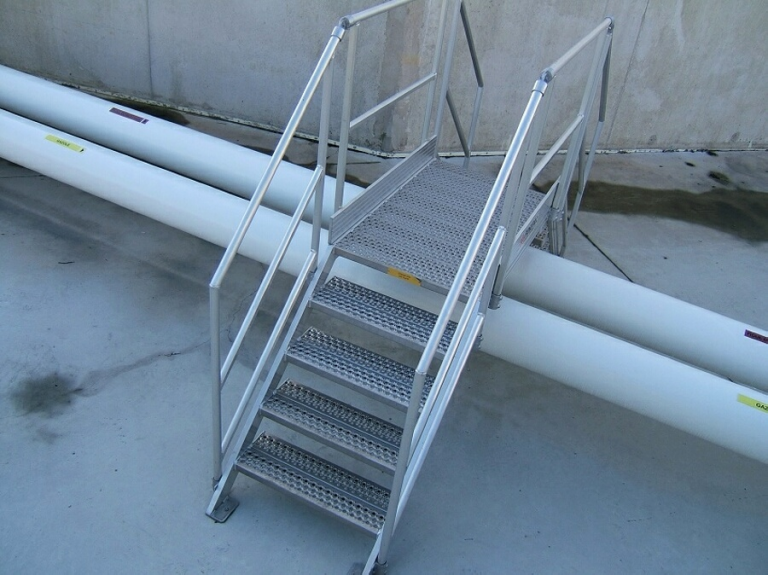

пример переходного мостика
пример переходного мостика

При проектировании переходных и вертикальных лестниц необходимо соблюдать следующие требования:

  • Переходные площадки должны быть оборудованы перилами с обеих сторон для обеспечения безопасности.
  • Если длина площадки превышает 5 метров, на её противоположных концах обязательно наличие как минимум двух лестниц.
  • Для наклонных лестниц, высота которых более 1,5 метра, угол наклона не должен превышать 50°, ширина — не менее 600 мм, высота между ступенями — не более 200 мм, а ширина самих ступеней — не менее 80 мм. Подъём между уровнями площадок не должен превышать 4 метров.
  • Вертикальные лестницы изготавливаются из металла, шириной не менее 600 мм, с расстоянием между ступенями не более 350 мм. Для высоты свыше 2 метров такие лестницы должны быть оснащены предохранительными дугами.

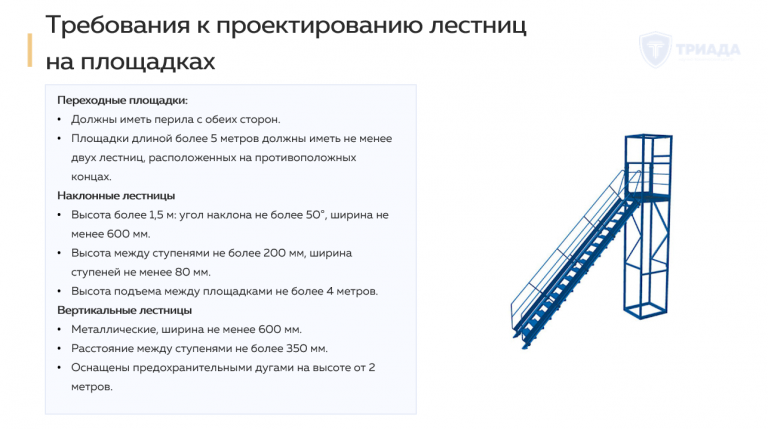

требования к проектированию лестниц на площадках оборудования под давлением
требования к проектированию лестниц на площадках оборудования под давлением
Получите помощь по проектированию
Оставьте заявку, наши эксперты рассчитают стоимость проектирования вашего объекта. В штате - ГИП и экспертная группа.

    Требования к площадкам внутри помещений

    Если площадка, где расположено оборудование под давлением, будет размещено внутри помещения (например, в цеху), то необходимо предусмотреть целый ряд мер для обеспечения безопасности. А именно, разработчик проектной документации обязан:

    • обеспечить должное расстояние между оборудованием и несущими конструкциями (этому у нас посвящена отдельная статья, ниже будет ссылка, советуем прочитать);
    • предусмотреть систему вентиляции для обеспечения параметров воздушной среды согласно нормативам (ПДК в рабочих зонах);
    • учесть категорию взрывопожароопасности здания;
    • обеспечить доступ к площадке (цеху) только уполномоченным на обслуживание оборудования под избыточным давлением сотрудникам.
