Определение цистерны для газа

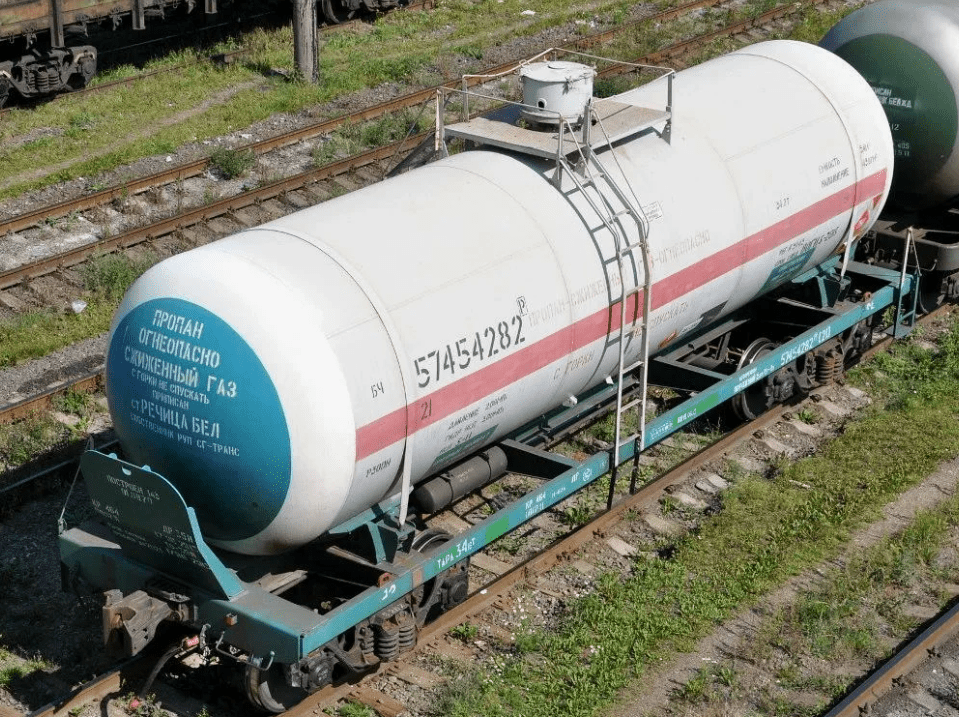

Цистерны для газа — это специальные технические резервуары, которые используются для перевозки газов железнодорожным и автомобильным путем.
Воздушным транспортом цистерны не перевозятся.
Цистерны газа имеют особые требования к эксплуатации, которые мы разберем в этой статье.
Оснащение цистерн
ФНП 536 требует обеспечить цистерны для оснащения газа следующими устройствами:
- Вентилями с сифонными трубками для слива и налива среды.
- Вентилем для выпуска паров из верхней части цистерны.
- Пружинным предохранительным клапаном.
- Штуцером для подсоединения манометра.
Указателем уровня газа и жидкости (уровнеметры). - Если цистерна наполняется жидким аммиаком при температуре не выше минус 25 °C, то она должна иметь термоизоляцию или теневую защиту.
Термоизоляционный кожух цистерн для криогенных жидкостей обязательно должен быть оснащен исправной разрывной мембраной.
В верхней части железнодорожных цистерн для перевозки газа должно быть обеспечено наличие исправного помоста около люка с металлическими лестницами по обе стороны цистерны. Такой подмост обязательно снабжается поручнями. Исключение составляют цистерны для перевозки сжиженного кислорода, азота и других криогенных жидкостей.
Каждый наливной и спускной вентиль цистерн для сжиженного газа должен быть снабжен заглушкой. Для бочек (кроме бочек для хлора и фосгена — вентиль должен быть оснащен сифоном) на одном из днищ должен быть установлен вентиль для наполнения и слива среды.
Приказ Ростехнадзора № 536 требует оснастить цистерны, предназначенные для перевозки сред группы 1, скоростным клапаном на сифонных трубках для слива, предотвращающим выход газа при разрыве трубопровода.
Предохранительный клапан должен сообщаться с газовой фазой цистерны и иметь колпак с отверстиями для выпуска газа при открытии клапана. Площадь отверстий такого колпака должна быть не менее полуторной площади рабочего сечения клапана.
Пропускная способность предохранительных клапанов обычно определяется производителем цистерны с учетом расчетной испаряемости жидкостей и максимальной производительности устройства для создания давления при опорожнении цистерны.

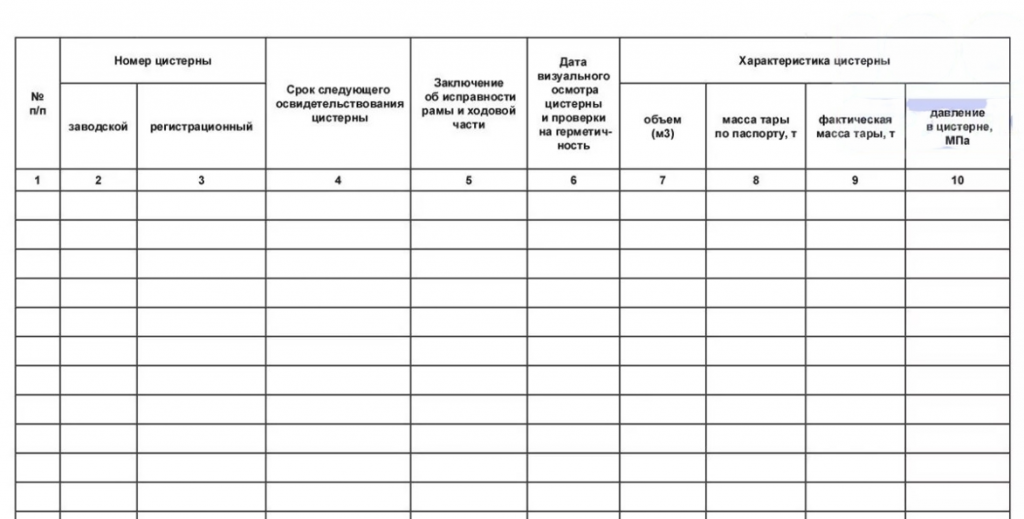

Введение журнала наполнения:
Организации, осуществляющие наполнение цистерны для перевозки газа, обязаны вести журнал наполнения.
В журнале указывается:
- Дата наполнения.
- Наименование организации-изготовителя.
- Заводской и регистрационный номера цистерн и бочек.
- Подпись лица, производившего наполнение;
Цистерны могут быть наполнены только тем газом, для перевозки и хранения которого они предназначены.

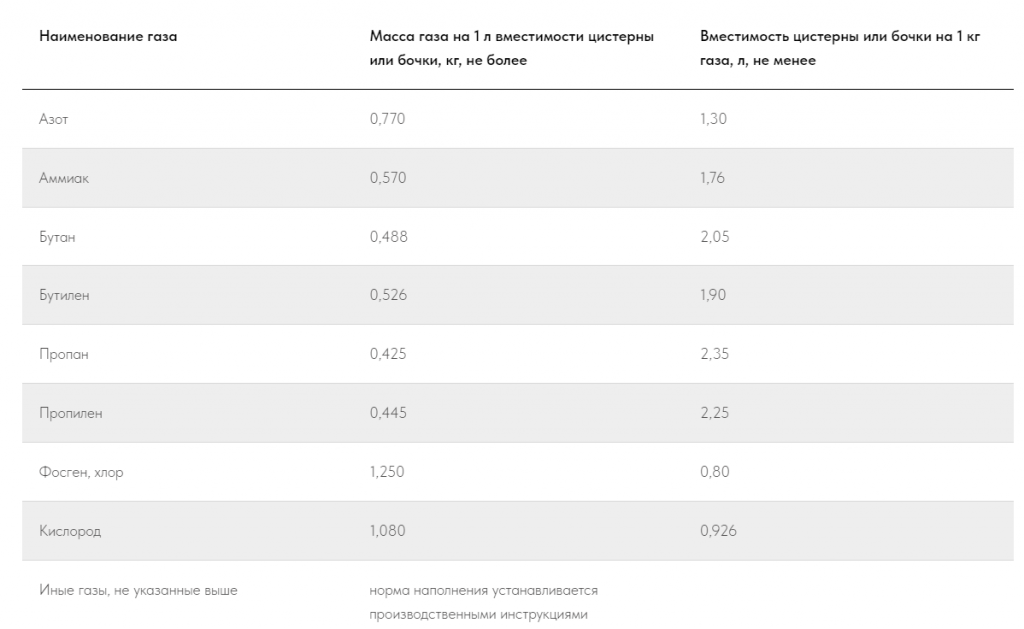

Нормы наполнения определяются изготовителем, а при отсутствии таких сведений – согласно таблице ниже.
Регламент наполнения цистерны мы в данной статье обсуждать не будем. Мы его подробно разбираем в уроке по прохождению аттестации по категории Б 8.3. Советуем пройти.
Запрещается наполнять газом неисправные цистерны или бочки, а также если:
а) отсутствуют паспортные данные, нанесенные изготовителем;
б) истек срок назначенного освидетельствования;
в) отсутствуют или неисправны арматура и контрольно-измерительные приборы;
г) отсутствует надлежащая окраска или надписи;
д) в цистернах или бочках находится не тот газ, для которого они предназначены.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.7 и безопасно эксплуатировать ваш объект.
Хранение и транспортирование
Транспортирование цистерн, а также перевозка бочек под давлением не регламентируется требованиями ФНП ОРПД и осуществляется в соответствии с требованиями иных нормативных правовых актов и международных соглашений, действующих на территории Российской Федерации.
Однако, согласно Приказу Минтранса N 245 – при перевозке цистерн автомобильным транспортом необходимо:
- Согласовывать маршрут с ГИБДД, таким образом чтобы он был на максимальном удалении от скопления людей и автомобилей.
- Водитель обязан иметь лицензию по стандарту ДОПОГ, быть проинструктирован по технике безопасности и должен пройти медосмотр.
- Водитель должен на проверять датчики на всех предусмотренных остановках.
При перевозке железнодорожных цистерн необходимо:
- В случае обнаружения любой неисправности отцепить вагон-цистерну от грузового поезда и переместить на специально выделенный железнодорожный путь станции.
- Обеспечить непрерывную охрану вагон-цистерн с метанолом;
Вагоны-цистерны, загружённые хлором или этиленом, перевозятся только в сопровождении уполномоченных лиц грузоотправителя или грузополучателя.
Клеймирование цистерны для перевозки газа

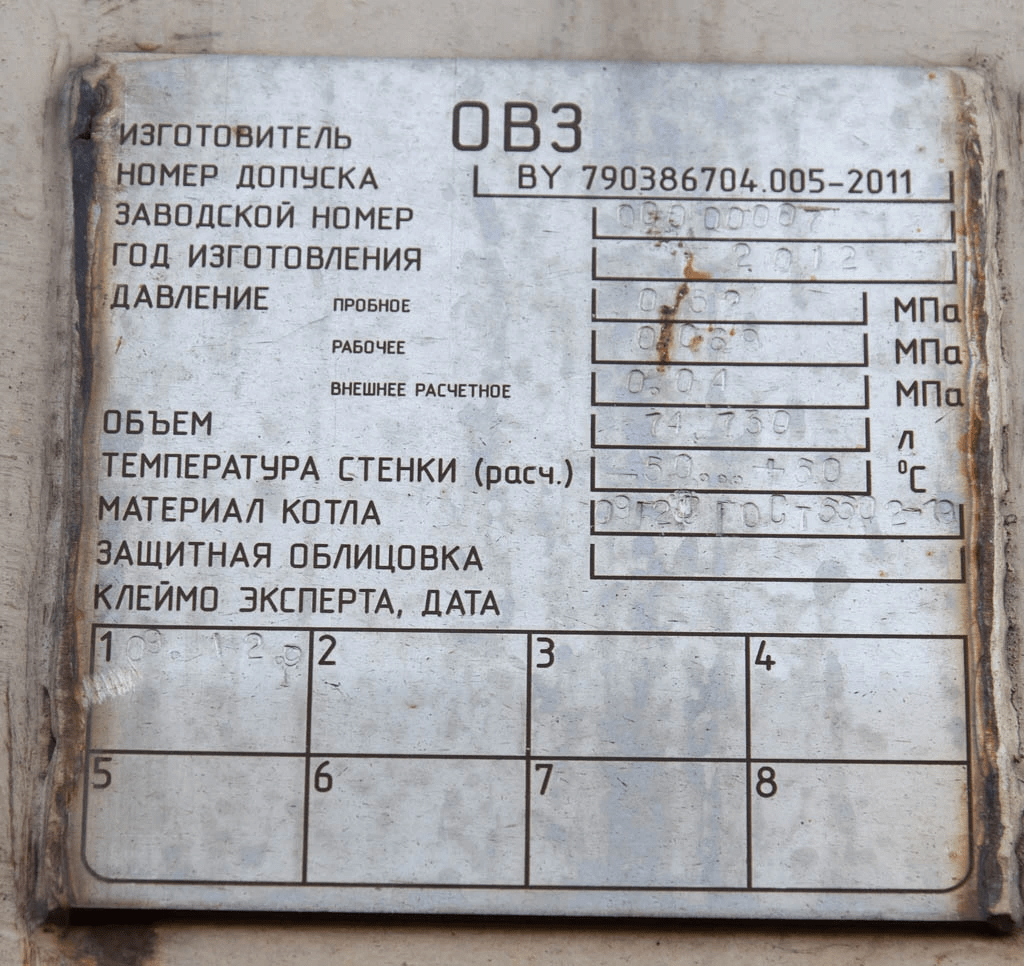

При эксплуатации цистерн должна быть обеспечена сохранность нанесенных клеймением паспортных данных, включая:
- Наименование организации-изготовителя.
- Номер цистерны (бочки).
- Год изготовления и дату освидетельствования.
- Вместимость.
- Массу в порожнем состоянии.
- Величины рабочего и пробного давления.
- Клеймо отдела технического контроля.
- Даты проведенного и следующего освидетельствования.
Освидетельствование цистерн
Цистерны подлежат обязательному техническому освидетельствованию.
Освидетельствование цистерн для перевозки газа можно поделить на:
- первичное (до ввода цистерны в эксплуатацию). Подробнее процесс такого освидетельствования разбирали в других статьях нашего сайта.
- внеочередное (при проведении ремонтных работ, замены части цистерны). Подробнее процесс такого освидетельствования разбирали в прошлых уроках.

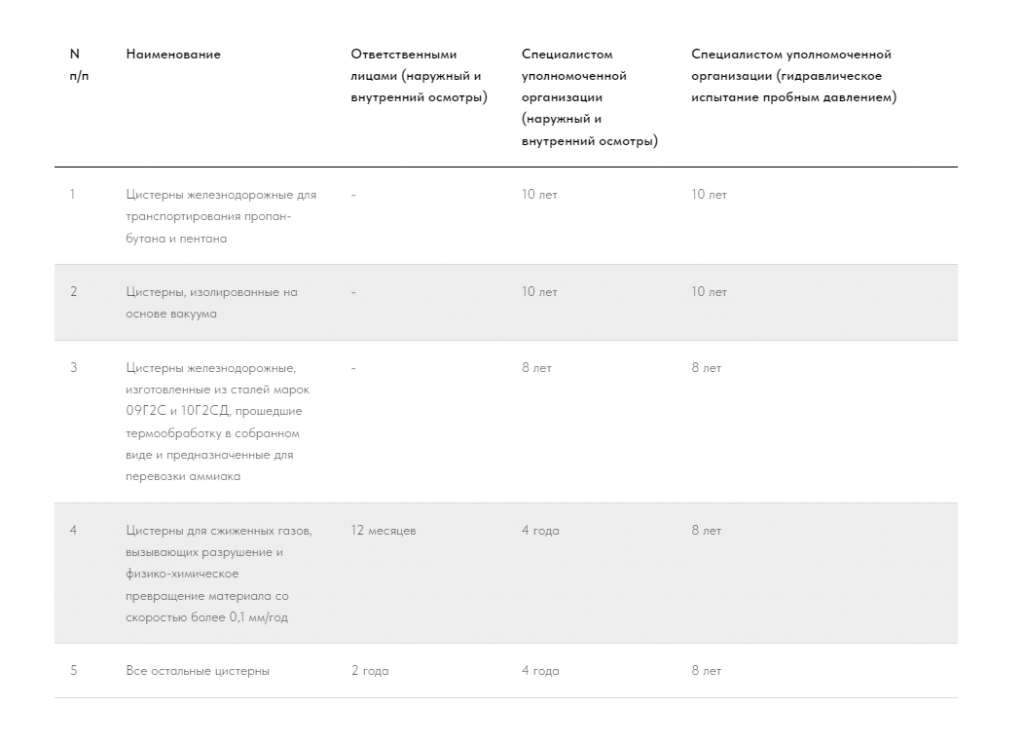

- периодическое освидетельствование. Проводится согласно сроку, который обозначен в паспорте и иной эксплуатационной документации цистерны. Если такой срок не установлен, то срок проведения периодического освидетельствования цистерн устанавливается согласно Приложению к ФНП 536. Ниже сделали для вас удобную табличку.
Ниже специальная таблица со сроками пери
Ниже вы можете прочитать ее по ссылке.
