Запорная и регулирующая арматура на оборудовании под давлением

В этой статье разберем требования к различной арматуре (запорной, регулирующей) на оборудовании под избыточным давлением.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Виды арматуры на оборудовании под давлением

Арматура, установленная на котельном оборудовании, сосудах и трубопроводах, подразделяется на несколько категорий:

  1. Запорная арматура — служит для полного перекрытия потока рабочей среды, позволяя безопасно остановить или пустить поток вещества. К ней относятся:

    • вентили;
    • задвижки;
    • краны;
    • поворотные затворы.
  2. Регулирующая арматура — обеспечивает контроль за параметрами рабочей среды (давление, расход и т.д.). Основные элементы регулирующей арматуры:

    • регулирующие вентили;
    • регулирующие клапаны.
  3. Предохранительная арматура — защищает оборудование от избыточного давления, предотвращая аварии и разрывы. Основным элементом является предохранительный клапан.

Помимо этого, существуют и другие виды арматуры: защитная (для аварийного отключения), фазоразделительная (разделяет фазы рабочего вещества), смесительно-распределительная (смешивает потоки среды) и контрольная (определяет движение и состояние среды).

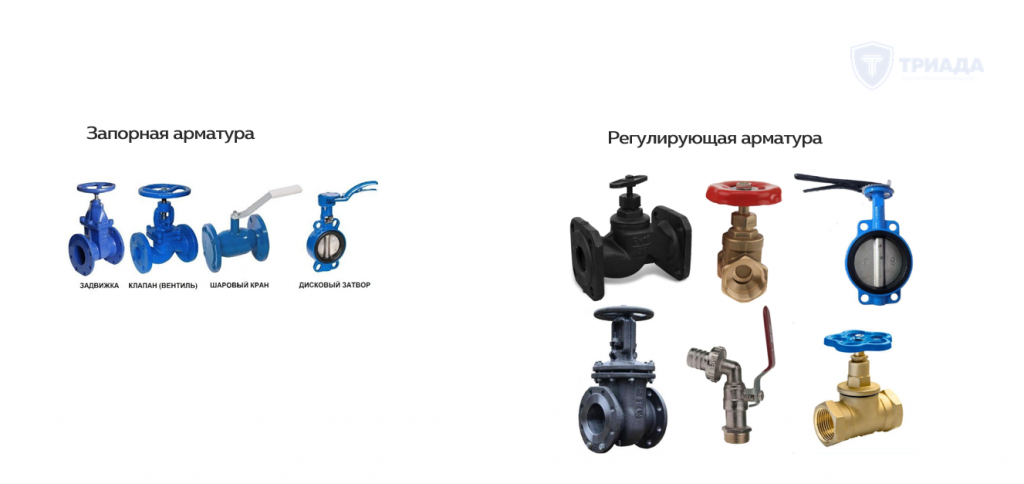

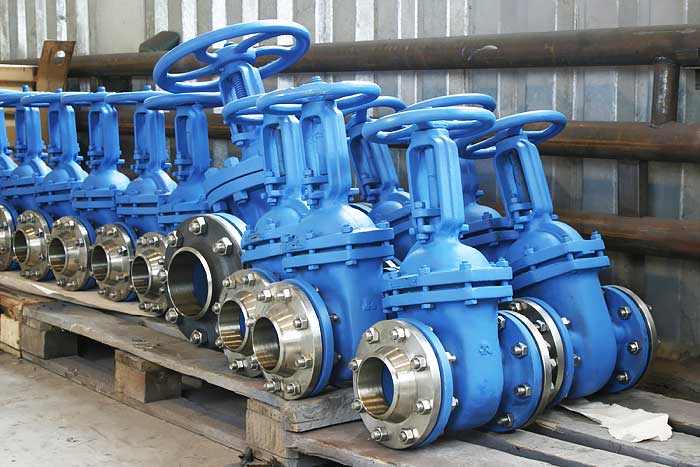

виды арматуры на оборудовании под давлением

Требования к запорной и регулирующей арматуре

Для безопасной эксплуатации оборудования под давлением, в том числе котлов, запорная и регулирующая арматура должна соответствовать строгим требованиям ТР ТС 032 и Приказа Ростехнадзора №535. Давайте разберем эти требования:

Материалы изготовления должны быть сертифицированы

Арматура и заглушки должны быть изготовлены из материалов, устойчивых к рабочей среде, давлению и температурным условиям. Важно учитывать коррозионные и температурные воздействия, чтобы обеспечить долговечность и безопасность арматуры.

Доступность для обслуживания. Запорные элементы (вентили, задвижки, клапаны) должны быть установлены так, чтобы обеспечивать легкий доступ для регулярных осмотров, обслуживания и ремонта.

Маркировка на маховиках. Обязательным требованием является четкое обозначение направлений вращения маховиков для открытия и закрытия арматуры. Это предотвращает ошибки при управлении и снижает вероятность аварийных ситуаций.

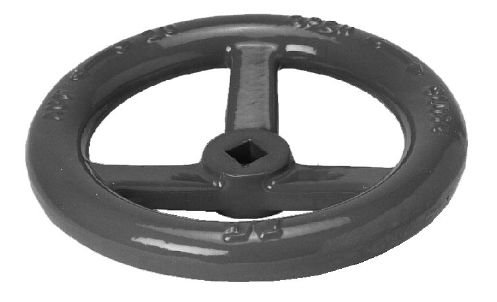

маховик запорной арматуры должен иметь видимое направление вращения

Трубопроводы, которые прокладываются вблизи кабельных линий должны иметь дополнительную защиту в виде металлического покрытия, которое предотвращает воздействие электромагнитных полей и других факторов.

Устойчивость к вибрациям. Арматура должна быть защищена от вибрационных и ударных нагрузок, которые могут привести к быстрому износу, протечкам или разрушению. Особое внимание уделяется арматуре, установленной на питательных и продувочных трубопроводах.

Защитные устройства

Для арматуры, предназначенной для аварийного слива или продувки, необходимо предусматривать защитные устройства, предотвращающие непреднамеренный сброс среды в опасных местах.

Пройдите бесплатный курс по эксплуатации котельного оборудования

Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.

Требования к установке запорной и регулирующей арматуры

Запорная арматура должна устанавливаться в местах, обеспечивающих оперативное отключение оборудования или трубопровода в случае аварии или для выполнения технического обслуживания. Важно, чтобы такие устройства позволяли быстро перекрыть поток среды, обеспечивая безопасность эксплуатации оборудования.

Регулирующая арматура устанавливается в местах, где требуется управление потоком, давлением или температурой рабочих сред. Она размещается на линиях подачи или возврата для поддержания стабильных рабочих параметров оборудования.

Место установки запорной и регулирующей арматуры определяется проектной организацией и указываются в руководстве (инструкции) по эксплуатации.

Однако, ФНП 536 требует обеспечить:

  • установку арматуры таким образом, чтобы исключить возможность неправильного закрытия или открытия клапанов;
  • установить запорную арматуру на питательном трубопроводе котла. Исключение составляют котлы с паропроизводительностью не более 2,5 тонн в час, у которых проектом котла предусмотрено автоматическое регулирование уровня воды включением и выключением насоса.

Требования к заглушкам

ФНП №536 устанавливает особые требования к заглушкам на арматуре оборудования, работающего под избыточным давлением.
  • Заглушки должны быть спроектированы и изготовлены с учетом расчетной прочности и эксплуатационных условий. Расчет прочности выполняется на основе параметров давления и температуры рабочей среды, а также материалов, из которых изготовлены заглушки.
  • Каждая заглушка должна иметь хвостовик или выступающую часть для визуальной и тактильной проверки ее наличия. Это особенно важно при эксплуатации оборудования с частыми осмотрами и обслуживанием, чтобы избежать ситуаций, когда заглушка отсутствует или установлена неправильно.
  • При установке прокладок между фланцами и заглушкой прокладки должны быть без хвостовиков.
  • Толщина заглушек определяется расчетом на прочность и зависит от условий эксплуатации. Толщина должна быть достаточной для предотвращения деформации и разрушения при рабочих параметрах давления.
  • Для некоторых систем установка заглушек может предполагать дополнительные требования в зависимости от проекта и конкретных эксплуатационных условий.

Важное примечание

В этой статье мы разобрали лишь основные требования к установлению арматуры.

Рекомендуем пройти наш бесплатный курс по подготовке к аттестации по категории Б 8.2 (Эксплуатация трубопроводов пара и горячей воды) и Б 8.3 (Эксплуатация сосудов, работающих под избыточным давлением), чтобы детально изучить все необходимые требования к арматуре. Выше – ссылка на курс.
