Определение теплового контроля
Тепловой контроль (ТК) – это распространенный метод неразрушающего контроля, основанный на фиксировании преобразования инфракрасных лучей в видимый спектр.
Благодаря неоднородности фиксируемого спектра (отражающего тепловое поле) дефектоскопист контролирует состояние объекта и выявляет места поверхности, где происходит ее перегрев или наоборот, утечка тепловой энергии.
Тепловой контроль активно применяется в промышленности, строительстве и в первую очередь в теплоэнергетике.
Способы теплового контроля
Выделяют два способа теплового контроля – активный и пассивный.
При пассивном методе теплового контроля дефектоскопист с помощью специального оборудования измеряет температуру поверхности и таким образом изучает теплопроводность материалов и их теплоемкость.
Пассивный метод не требует нагревания объекта контроля, а лишь наблюдения за ним с помощью тепловизора.
Активный метод применяется для объектов, которые не выделяют тепло.
При активном методе теплового контроля необходимо “нагреть” поверхность контролируемого объекта и затем осмотреть его с помощью тепловизора.
Кроме активного и пассивного теплового контроля выделяют контактный и бесконтактный способ.
Контактный способ теплового контроля применяется с помощью устройств, расположенных на поверхности контролируемого объекта и фиксирующих его температуру (к таким устройствам относятся: термометры, термокарандаши).
Для теплового контроля бесконтактным методом применяются тепловизоры, термографы и радиометры, использование которых возможно без непосредственного контакта с поверхностью.
Дефекты, выявляемые тепловым контролем
Тепловой контроль позволяет отследить физические изменения температуры поверхности объекта и таким образом фиксирует дефекты, которые влияют на теплопроводность контролируемого материала.
К таким дефектам относятся:
- пустоты;
- трещины;
- непровары;
- инородные включения;
- пористость;
Также метод позволяет выявлять локальные перегревы, обнаруживать места скопления конденсата, выявлять утечки пара и газа, производить трассировку теплотрасс и выявлять перенапряжения.
Методы теплового контроля и ГОСТ
Методы теплового контроля, обозначены в ГОСТ 5651-2015.
Методы теплового контроля основаны на взаимодействии теплового поля объекта с термодинамическими чувствительными элементами
(термопарой, фотоприемником, жидкокристаллическим индикатором и т.д.) и преобразовании параметров поля (интенсивности, температурного градиента, контраста, лучистости и др.) в электрический сигнал и передаче его на регистрирующий прибор.
Ниже вы можете подробно ознакомиться и скачать актуальный ГОСТ, регулирующий виды, а также порядок проведения теплового контроля.
ГОСТ теплового контроля
Методы теплового контроля делятся по характеру изменения во времени внешнего теплового воздействия на исследуемый образец. Различают следующие виды нестационарных методов и приборов для измерения теплофизических свойств:
- со ступенчатым изменением температуры (теплового потока);
- с импульсным изменением температуры (теплового потока) на поверхности образца во времени);
- с линейным изменением температуры поверхности образца во времени;
- с периодическим (гармоническим или импульсным) изменением
температуры поверхности образца; - с тепловым воздействием на исследуемый образец за счёт изменения объёмной плотности;
- внутренних источников тепла, действующих внутри образца, например за счёт пропускания электрического тока:
− через электропроводный образец;
− через электронагреватель, рассматриваемый в качестве одного из
слоёв многослойного образца и т.п.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.
Результат проведения теплового контроля

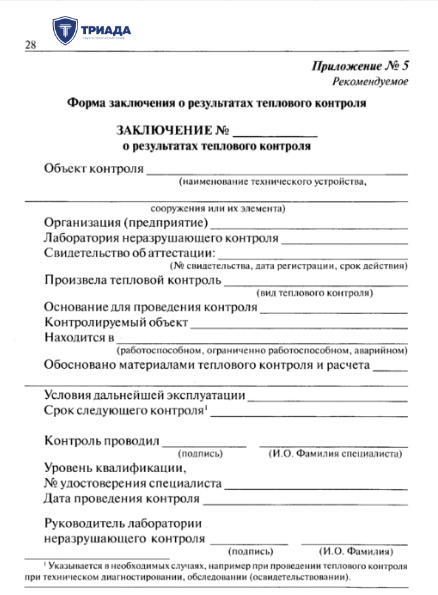

В результате диагностирования объекта тепловым контролем – экспертом выдается протокол теплового неразрушающего контроля.
В протоколе указывается:
- Объект контроля;
- Использованные для обследования приборы неразрушающего контроля;
- Условия контроля; (в том числе описание применения пассивного или активного метода);
- Данные эксперта, который проводил обследование.

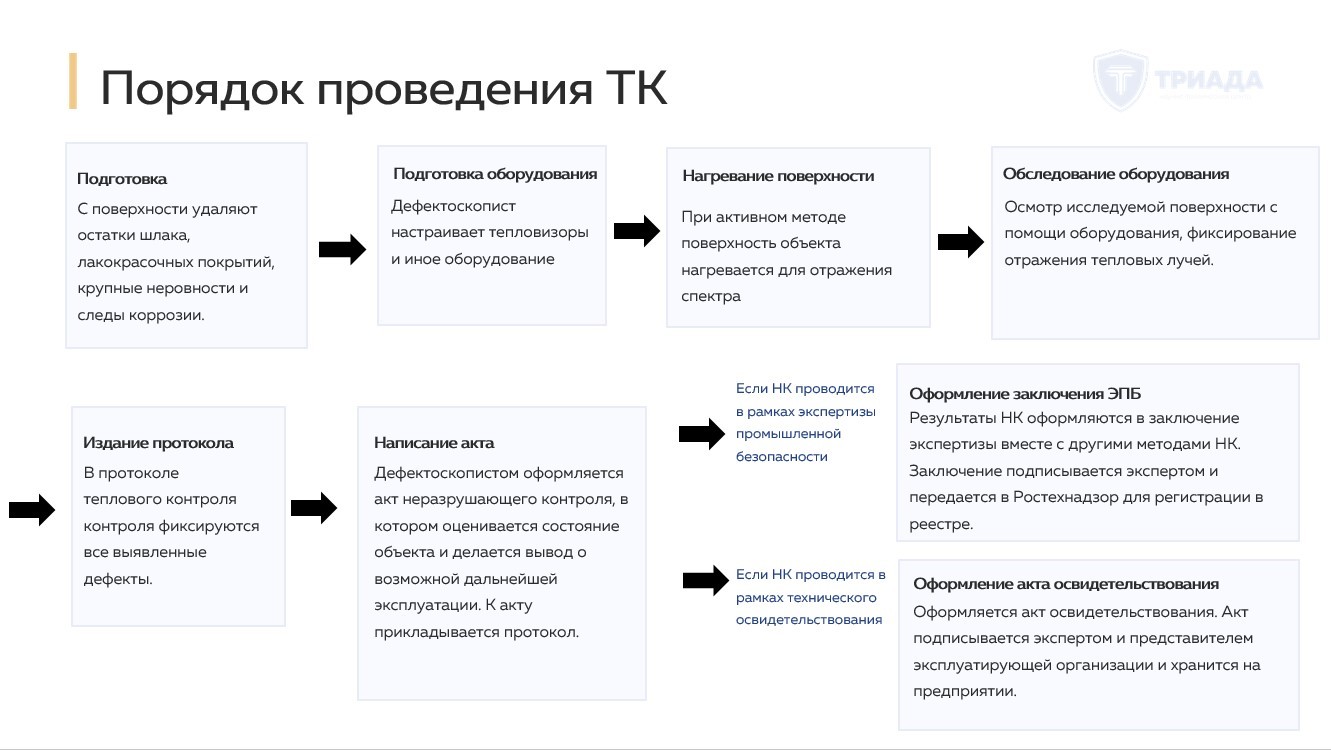

Порядок проведения теплового контроля
На первом этапе проведения теплового контроля необходимо выявить факторы негативного влияния на проведение неразрушающего контроля.
На втором этапе дефектоскопист подготавливает объект к контролю.
При активном методе теплового контроля требуется нагреть объект, при пассивном – достаточно подготовить оборудование для фиксирования теплового излучения и определить места тепловизионной съемки.
Далее специалистами проводится контроль объекта с помощью теплового оборудования и его фотосъемка.
Одновременно с тепловым контролем фиксируется влажность среды, а также – дистанция между прибором и объектом.
После проведения технического диагностирования экспертами обрабатывается результат и выдается протокол теплового контроля.
Тепловой контроль трубопроводов
Тепловой контроль часто применяется для неразрушающего контроля трубопроводов пара и горячей воды. Метод позволяет определить теплопроводность трубопровода и обнаружить места утечки пара или газа.
Достоинства теплового контроля
Тепловой контроль позволяет:
- проконтролировать поверхность на расстоянии (например, если дефектоскопист не имеет к ней доступа);
- проводить дефектоскопию без остановки оборудования;
- давать результаты с минимальной погрешностью (не более 0,1 ˚С);
- обладает высокой информативностью за счет тепловой карты.
Но метод не лишен недостатков. В первую очередь на тепловой контроль влияют погодные условия (например, дождь). Сложно проводить контроль в условиях, когда температура окружающей среды практически не отличается от температуры изделия (например, на открытом солнце).
