Ультразвуковая толщинометрия - область применения

В этой статье разберем что такое ультразвуковая толщинометрия, области применения, достоинства и недостатки данного метода.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Определение ультрозвуковой толщинометрии

Ультразвуковая толщинометрия – это метод неразрушающего контроля, позволяющий точно определить толщину материала контролируемой поверхности с помощью акустических волн с частотой до 100 МГц.

Для проведения данного метода используется специальный прибор — толщинометр, который измеряет время прохождения ультразвукового импульса от излучателя до противоположной поверхности и таким образом позволяет исследовать толщину объекта.

Метод используется для:

  • измерения толщины изделий из керамики, металла, пластика, стекла и других материалов;
  • измерения толщины стенок сосудов, труб, резервуаров, баков и других изделий, доступ к которым возможен только с одной стороны.

Эхо-метод ультразвуковой толщинометрии также позволяет выяснить глубину залегания дефекта и определить его форму.

Ультразвуковая толщинометрия обладает целым рядом ключевых преимуществ.
К ним относятся:

  • возможность определять толщину материала исключительно с одной стороны поверхности
  • высокая точность измерений;
  • простота и дешевизна метода.

Результат проведения ультразвуковой толщинометрии

В результате контроля объекта экспертом-дефектоскопистом выдается протокол неразрушающего контроля.

В протоколе указывается:

  • Объект контроля;
  • Использованные для дефектоскопии приборы неразрушающего контроля;
  • Условия контроля;
  • Результаты толщинометрии;
  • Данные эксперта, который проводил обследование.
Далее протокол прилагается к заключению эксперта (например, отображается в заключении экспертизы промышленной безопасности).

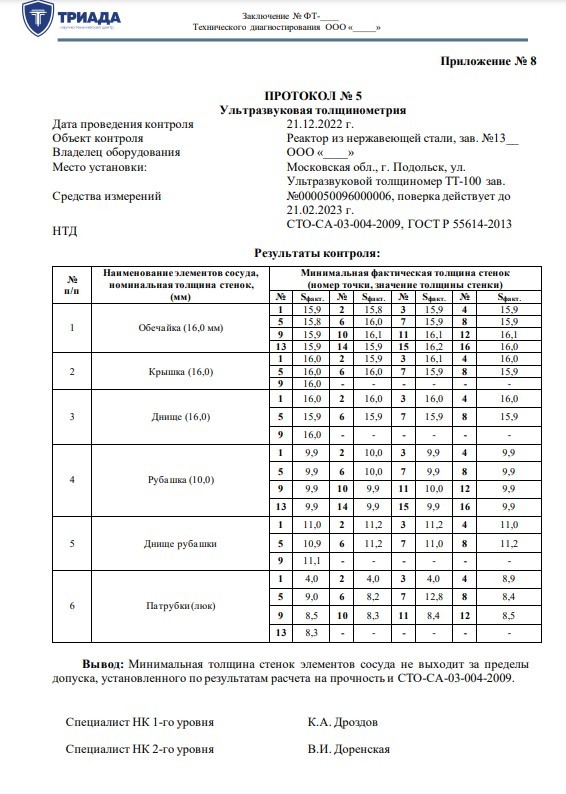

Ниже представлен протокол толщинометрии для сосуда под давлением. Он разработан исключительно в учебных целях для учебного объекта.
образец толщинометрии (акт)
Образец протокола

ГОСТ ультразвуковой толщинометрии

ГОСТ 16809-2015 устанавливает регламент проведения данного метода неразрушающего контроля.

Ниже вы можете скачать актуальную версию ГОСТ.

ГОСТ 16809-2015 ультразвуковая толщинометрия

Порядок проведения ультразвуковой толщинометрии

На первом этапе дефектоскопист включает и настраивает толщинометр.
Далее на контролируемую поверхность наносится смазка.
После чего эксперт проводит измерение толщины объекта ультразвуковым дефектоскопом в нескольких точках (как правило, не менее чем в трех). Далее эксперт оформляет отчет и протокол о проведении неразрушающего контроля.

Ультрозвуковая толщинометрия трубопроводов

Ультразвуковая толщинометрия трубопроводов позволяет оценить толщину стенок трубопровода пара и горячей воды, а также газопровода.

Утончение стенок трубопровода в результате его активной эксплуатации существенно повышает риски возникновения аварийной ситуации, поэтому необходимо периодически проводить оценку толщины стенок трубопровода.
