Определение электрического контроля
Электрический контроль – это один из методов неразрушающего контроля, который широко распространяется во многих сферах жизнедеятельности людей, включая промышленность, строительство и т.д.
Метод электрического контроля базируется на фиксировании параметров электрического поля, которое находится в контакте с контролирующим объектом.
Виды методов электрического контроля
Электрический контроль включает разнообразные методы, каждый из которых подходит для конкретного объекта технического диагностирования. Давайте разберем основные подвиды данного метода:
- Электропотенциальный метод: основан на измерении падения потенциала в электрическом поле. Этот метод выявляет трещины и пустоты, измеряя напряжение на электродах, что позволяет судить о глубине и размерах дефекта.
- Электроёмкостный метод: используется для анализа полупроводников, диэлектриков и выявления дефектов в изоляции. При изменении емкости в зоне дефекта фиксируется сигнал, указывающий на повреждение.
- Электроискровой метод: служит для диагностики изоляционных покрытий, включая выявление сквозных пробоев, которые пропускают искру.
- Термоэлектрический метод: подходит для контроля химического состава и толщины покрытия. Этот метод особенно полезен для анализа стали и выявления дефектов в процессе термообработки.
Оборудование для электрического контроля
Для проведения электрического контроля используется широкий спектр приборов:
- Электропотенциальные и электроемкостные преобразователи — измеряют потенциал и емкость.
- Термоэлектрические устройства — применяются для сортировки сплавов и измерения толщины покрытий.
- Искровые и электростатические дефектоскопы — контролируют целостность диэлектрических материалов, таких как покрытия трубопроводов и электрических кабелей.
- Контрольные образцы и датчики — помогают откалибровать приборы перед использованием, гарантируя точность измерений.
В лаборатории неразрушающего контроля нашей компании имеется полный спектр оборудования для проведения полноценной дефектоскопии.

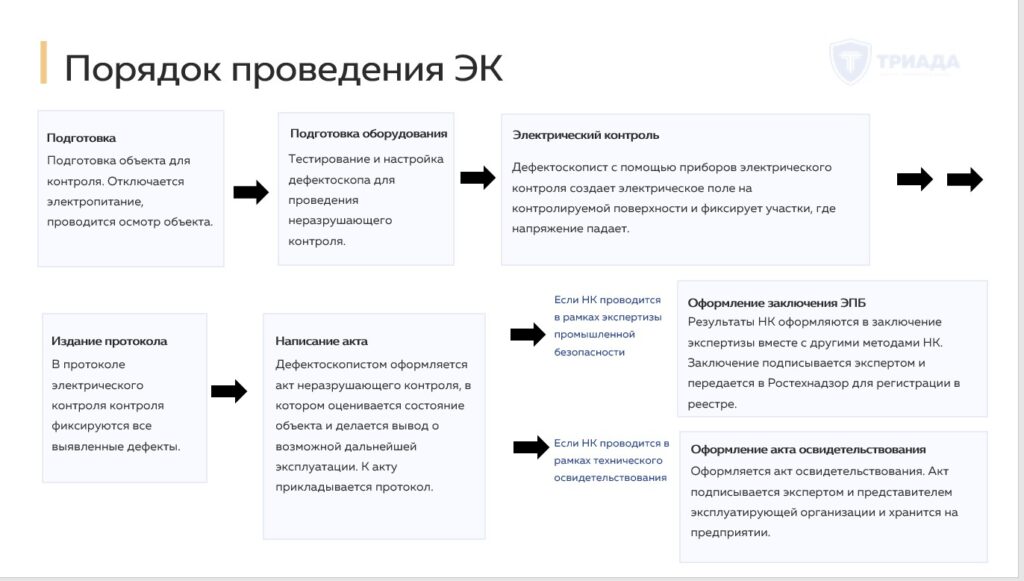

Порядок проведения электрического неразрушающего контроля
Электрический контроль проводится в несколько этапов.
На первом этапе необходимо подготовить поверхность к техническому диагностированию. Далее к контролируемому объекту присоединяется источник электрического напряжения. Источник создает электрическое поле, которое обладает равномерным потенциалом по всему участку обследования.
При выявлении дефектов на поврежденном участке снижается сила напряжения и прибор фиксирует наличие нарушений.
На третьем этапе оформляется протокол электрического контроля и экспертом пишется заключение технического диагностирования.
Получите расчет стоимости экспертизы!
Рассчитаем стоимость работ по техническому диагностированию, экспертизе промышленной безопасности, техническому освидетельствованию любого объекта. Имеем лицензию и свою лабораторию НК. В штате - бригада дефектоскопистов.
Адель Казнабаева
ведущий менеджер
по работе с клиентами
ГОСТ - электрический контроль:
Методы и виды электрического контроля утверждены ГОСТ 25215-82, который актуален до сих пор. Ниже вы можете его скачать.
Нужна консультация по данной услуге?
Наши эксперты бесплатно проконсультируют и рассчитают стоимость услуги!
Адель Казнабаева
ведущий менеджер
по работе с клиентами
Достоинство и недостатки электрического контроля
Метод электрического контроля позволяет:
- определять глубины трещин и несплошностей на металлических поверхностях;
- оценивать целостность изоляционных покрытий;
- измерять толщину гальванического покрытия;
- выявлять несплошности на поверхностях неметаллических покрытий и пробоины;
Однако, у метода есть недостатки.
Для применения метода требуется контакт с контролируемой поверхностью, сама обследуемая поверхность должна быть чистой и свободной от масел и иных жидкостей.
Электрический контроль позволяет выявлять скрытые дефекты, такие как:
- пустоты и пористости;
- микротрещины в металлопрокате;
- дефекты сварки (в том числе непроваренные швы);
- оценку качества лакокрасочных покрытий и клеевых швов.
