Определение вихретокового метода
Вихретоковый метод неразрушающего контроля – метод, применяемый для неразрушающего контроля изделий с высокой электропроводностью.
Метод основан на анализе взаимодействия электромагнитного поля вихревых токов, которое создается с помощью специальной катушки, с электромагнитным полем контролируемого объекта.
Вихретоковые дефектоскопы регистрируют сопротивление и напряжение на катушках, которое возникает благодаря взаимодействию с электромагнитным полем, и таким образом получают информацию о свойствах объекта неразрушающего контроля.
Достоинства и недостатки вихретокового метода
Вихретоковый метод неразрушающего контроля позволяет:
- выявить трещины глубиной от 0,1 мм и протяженностью от 1 мм;
- расслоения, закаты, эрозии, расположенные на поверхности и на небольшой глубине;
К преимуществам вихретокового метода относятся:
- высокая чувствительность метода к невидимым глазу дефектам на поверхности или расположенных на небольшой глубине;
- высокая производительность и простота использования;
- отсутствие необходимости использовать расходники или жидкости;
Вихретоковый метод неразрушающего контроля применяется для контроля состояния: сварных соединений трубопроводов и резьбовых соединений, лопаток паровых турбин, определения толщины тонких труб, а так же для определения состояния их коррозии.
Однако, метод имеет ряд недостатков. Он позволяет контролировать состояние только электропроводящих изделий, а также дает очень небольшую глубину контроля. Кроме того метод может не показать может не показать имеющиеся трещины и несплошности на объектах с токопроводящими покрытиями.
Результат проведения вихретокового контроля

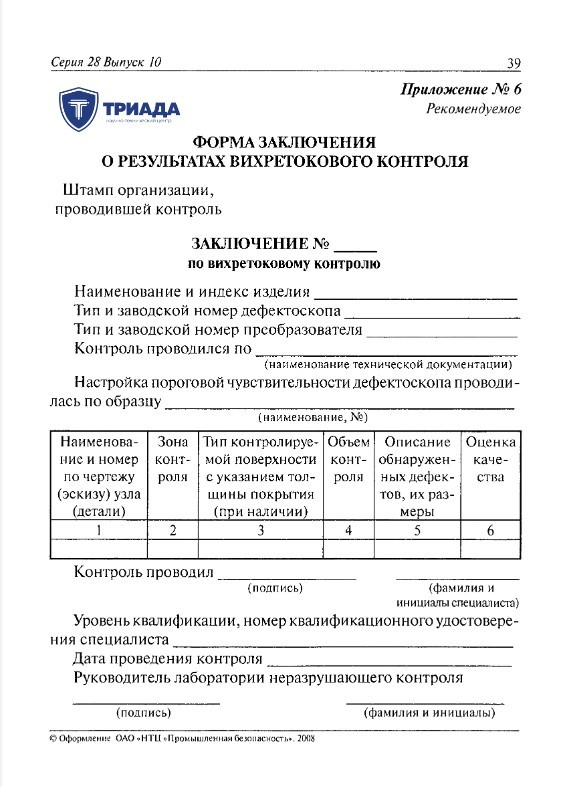

В результате обследования объекта вихретоковым контролем – экспертом выдается протокол вихретокового неразрушающего контроля.
В протоколе указывается:
- Объект контроля;
- Использованные для обследования приборы вихретокового контроля;
- Условия контроля;
- Данные эксперта, который проводил обследование.
Вихретоковый контроль - ГОСТ 2018
Регламент проведения вихретокового контроля установлен ГОСТ Р 50.05.10– 2018.
ГОСТ устанавливает требования к охлаждению поверхностей до 40 градусов Цельсия при проведении вихретокового контроля, а также необходимость очистить поверхности от грязи и масел.
Ниже вы можете скачать ГОСТ Р 50.05.10– 2018 вихретокового контроля.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.

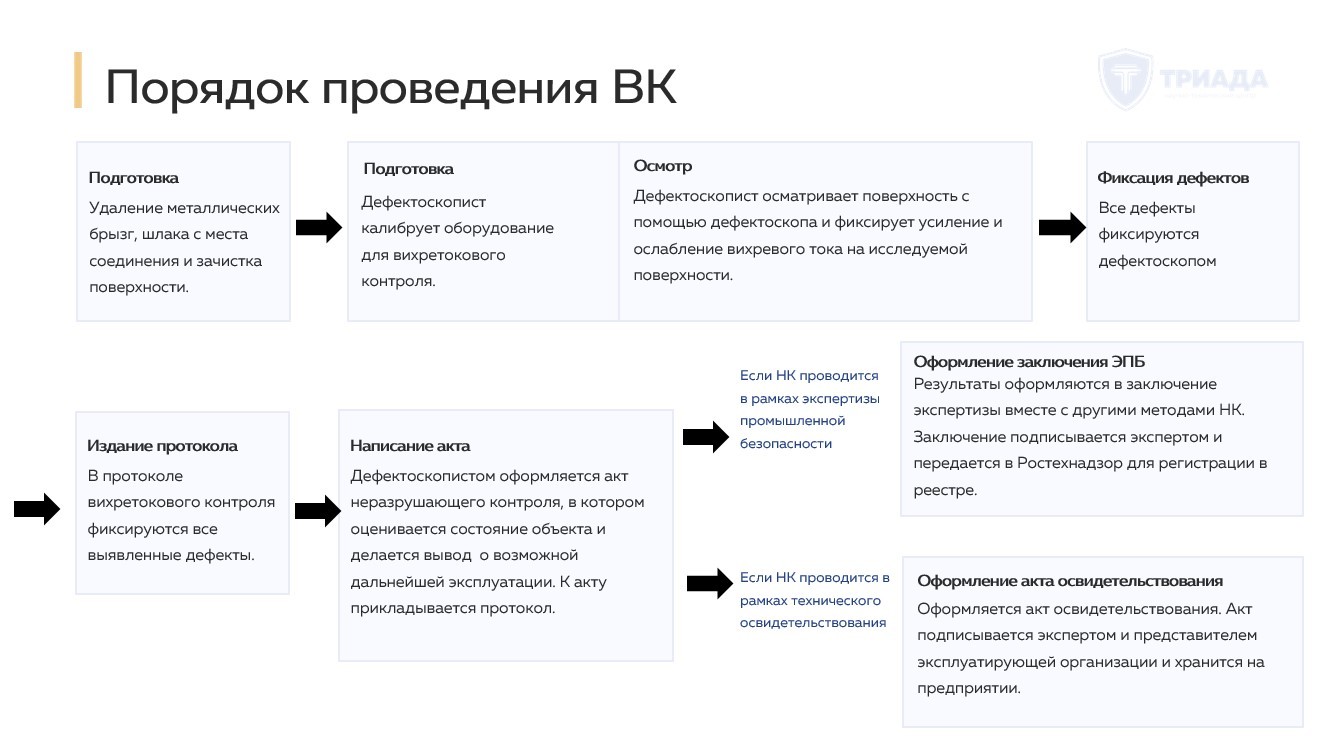

Порядок проведения вихретокового контроля
Вихретоковый контроль проводится в несколько этапов.
На первом необходимо подготовить объект к контролю и очистить его от масел и грязи, которые могут уменьшить электропроводность.
Экспертом же в свою очередь проводится калибровка оборудования.
Далее дефектоскопист осматривает объект и фиксирует дефектоскопом все выявленные дефекты и отклонения.
После проведения обследования эксперт готовит заключение и протокол вихретокового контроля.
