Магнитный метод неразрушающего контроля

В этой статье разберем виды, порядок и особенности магнитного метода неразрушающего контроля, который активно применяется при дефектоскопии.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Определение магнитного контроля

Магнитный метод неразрушающего контроля — распространенный комплекс методов дефектоскопии, направленный на выявления дефектов с помощью регистрации полей рассеивания, которые образуются вокруг объекта контроля после его намагничивания.

Магнитный контроль — эффективный метод, выявляющий невидимые глазу дефекты, например, дефекты с шириной раскрытия от 0,002 мм.

Магнитный неразрушающий контроль позволяет:

  • Обнаружить нарушения сплошности как на поверхности, так и под поверхностью, такие как неполная сварка, трещины, подрезы, пористость, расслоение, включения и разрывы.
  • Измерить потерю площади сечения стальных канатов и обнаружить местные дефекты.
  • Определить механические свойства и микроструктуру различных типов металлических изделий, включая листовой, конструкционный, профильный и полосовой металл, а также листы с немагнитными покрытиями и трубы из различных видов стали.
  • Измерить толщину немагнитных проводящих и непроводящих покрытий на ферромагнитных основах.
  • Проверить структурное состояние и прочностные характеристики чугунных и стальных изделий и заготовок после термической обработки, такой как закалка, отжиг, нормализация и старение.
  • Проверить качество сварки и наплавки.
  • Классифицировать изделия по маркам стали.

Основные методы магнитного контроля

ГОСТ 55612-2013 выделяет следующие методы магнитной дефектоскопии:

  • Магнитопорошковый метод. Наиболее распространенный и точный способ, при котором используется мелкодисперсный магнитный порошок или суспензия. Частицы притягиваются к полям рассеяния, скапливаются у дефектов и образуют заметный индикаторный рисунок, по которому и производится оценка.

  • Индукционный метод. Этот способ основан на использовании электромагнитного поля и приемных катушек индуктивности, которые фиксируют изменения магнитного потока в области дефекта.

  • Магнитографический метод. Данные о магнитном поле объекта записываются на магнитный носитель и затем анализируются, что позволяет сохранить картину дефектов для дальнейшей диагностики.

  • Феррозондовый метод. Метод основан на регистрации магнитных полей рассеяния феррозондовыми преобразователями, что дает возможность фиксировать даже слабые отклонения от нормы.

Получите расчет стоимости!

Проконсультируем и рассчитаем стоимость узаконивания объекта с учетом законодательства

Сотрудница заведения
Адель Казнабаева

ведущий менеджер
по работе с клиентами

Результат проведения магнитного контроля

В результате контроля дефектоскопистом выдается протокол диагностирования магнитным контролем.

В протоколе указывается:

  • Объект контроля;
  • Использованные  приборы неразрушающего контроля;
  • Условия контроля;
  • Данные эксперта, который проводил диагностирование.
Далее протокол прилагается к заключению эксперта (например, отображается в заключении экспертизы промышленной безопасности).

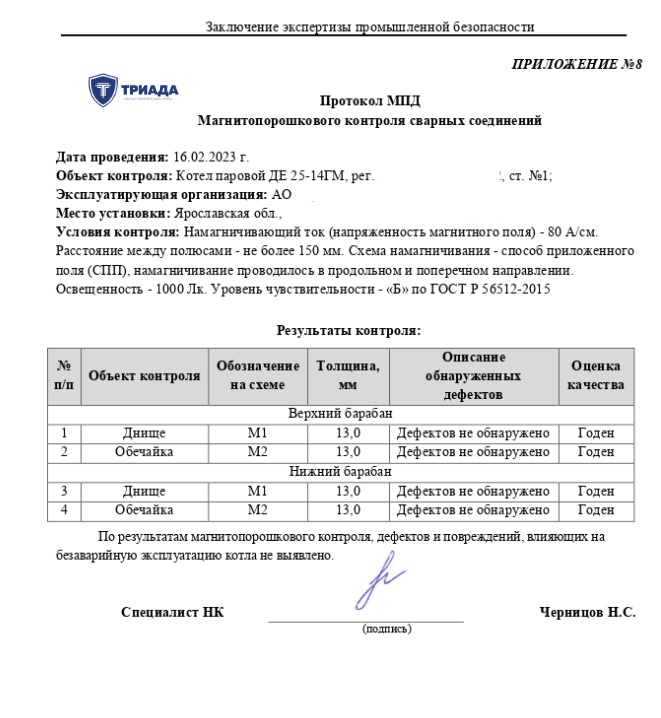

протокол магнитного контроля
протокол магнитного контроля - пример


ГОСТ - магнитный контроль:

Методы и виды магнитного контроля утверждены ГОСТ 55612-2013, который актуален до сих пор (на 1 мая 2025 года). Ниже вы можете скачать ГОСТ.

Достоинство и недостатки магнитного контроля

Магнитный контроль позволяет обнаружить не видимые глазу дефекты:

  • трещины, имеющие ширину раскрытия от 0,002 мм при глубине залегания от 0,01 мм;
  • дефекты, которые находятся под поверхностью исследуемого изделия на глубине от 2 мм.

Метод также позволяет обнаруживать пустоты и используется для анализа прочности металлических конструкций, определения структуры и состава сплава.

К недостаткам магнитного метода неразрушающего контроля относятся:

  • сложность определения глубины распространения трещин в металле;
  • снижение чувствительности при толщине исследуемой поверхности более 100-150 мкм;
  • сложность контроля больших деталей в случае низкой мощности дефектоскопа.

Рекомендуется комбинировать магнитный контроль с другими методами неразрушающего контроля (например, с ультразвуковым) для качественного технического диагностирования.

Нужна консультация по данной услуге?

Наши эксперты бесплатно проконсультируют и рассчитают стоимость услуги!

Сотрудница заведения
Адель Казнабаева

ведущий менеджер
по работе с клиентами

Проведение магнитного контроля

Магнитный контроль проводится в несколько этапов.
На первом — необходимо подготовить объект к диагностированию, а именно очистить поверхность от масел и возможного загрязнения.

Далее исследуемая поверхность намагничивается с помощью передвижных дефектоскопов.
На поверхность при этом наносится специальный материал, который в дальнейшем формирует индикаторные рисунки.
Нанесение магнитного материала осуществляют либо с использованием магнитного порошка (данный метод называется магнитно-порошковым), либо с помощью магнитной пасты и суспензии.

После нанесения материала дефектоскопист ждет от 5 до 30 минут и осматривает поверхность, на которой магнитное поле формирует индикаторные рисунки. Выявленные рисунки фиксируются на фотокамеру. После — объект размагничивается с помощью дефектоскопа.

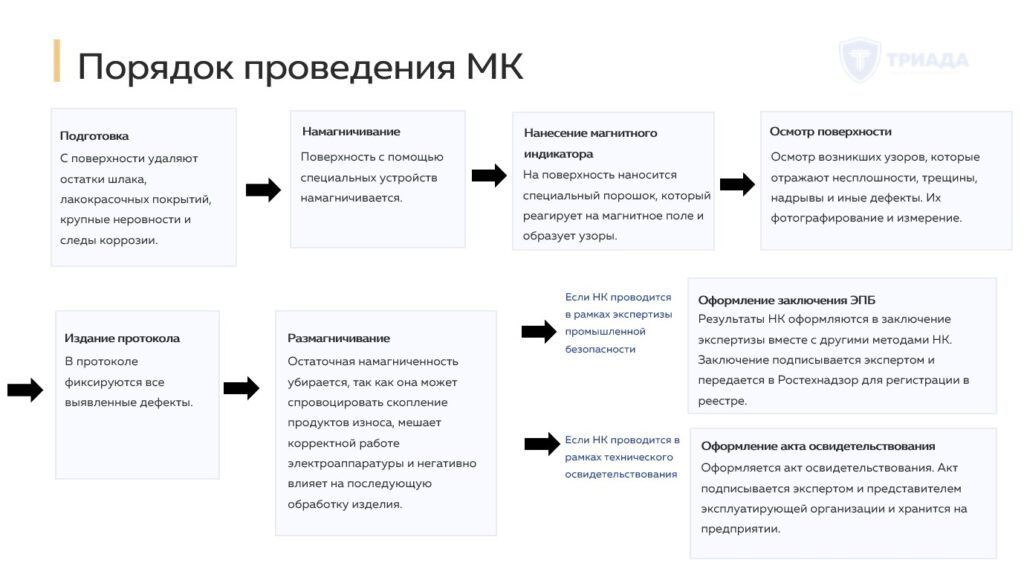

порядок проведения магнитного контроля
порядок проведения магнитного контроля
