Монтаж подъемных сооружений - порядок проведения

В этой статье вы узнаете ключевые требования к монтажу и наладке ПС на опасных производственных объектах (ОПО), изложенные в Федеральных нормах и правилах (ФНП).

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела промышленной безопасности

Шаг 1 - выбор оборудования для монтажа

Для безопасного выполнения работ по монтажу ПС необходимо тщательно подбирать оборудование. Подбор должен быть основан на эксплуатационной документации ПС и технологическом регламенте на монтаж (в случае его отсутствия – на инструкциях по эксплуатации).

К обязательному для монтажа оборудованию относятся:

Оборудование Описание
Оборудование для контроля технического состояния ПС
Специализированные устройства для оценки состояния подъемных сооружений до и после монтажа, включая оборудование для неразрушающего контроля. При необходимости привлекается аттестованная лаборатория.
Оборудование для сварочных работ
Комплект для резки, правки и сварки металла, включая сертифицированные материалы и аттестованных специалистов для выполнения сварочных работ.
Контрольно-измерительные приборы
Приборы для наладочных работ, регулировки, оценки работоспособности ограничителей, указателей и регистраторов параметров, а также систем управления ПС.
Оборудование для рихтовки рельсовых путей
Оборудование для выполнения планово-высотной съемки и рихтовки рельсовых путей при монтаже ПС, передвигающихся по рельсам.
Такелажные и монтажные приспособления
Грузоподъемные механизмы, домкраты, стропы и другие приспособления для безопасного перемещения грузов и монтажа элементов ПС.
Вспомогательное оборудование
Оборудование для обеспечения безопасности на площадке: подмости, ограждения, сигнальные ленты, предупреждающие надписи, таблички и знаки безопасности.

Шаг 2 - организация и планирование работ

Монтаж подъемного сооружения осуществляется строго в соответствии с производственными инструкциями, проектной документацией и технологическим регламентом, который составляется руководителем ответственным за монтаж на основании руководства по эксплуатации подъемного сооружения.

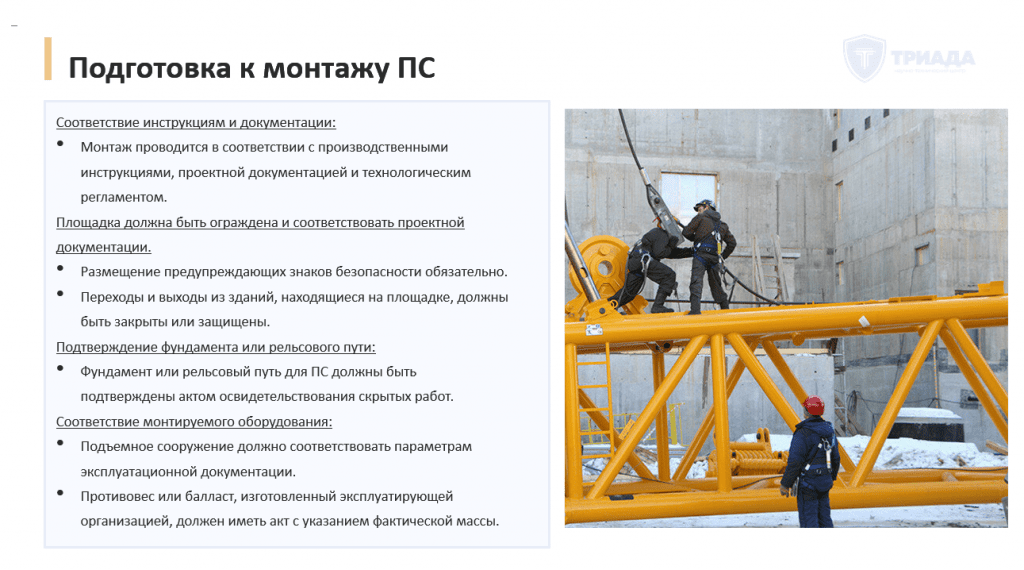

  1. Перед началом работ все работники, участвующие в монтаже, должны быть ознакомлены с производственными инструкциями, знать последовательность технологических операций, а также понимать свои должностные обязанности.
  2. Монтажная площадка должна соответствовать инструкциям по монтажу ПС, а также проектной документации. Площадь, на которой проводится монтаж, должна быть ограждена по периметру, а на ограждениях размещены предупреждающие знаки безопасности.
  3. Если на площадке есть действующие переходы или выходы из зданий, во время проведения монтажных работ их следует закрыть или обеспечить защиту рабочих с помощью козырьков и других средств защиты
  4. Для ПС, устанавливаемых на фундаменте или рельсовом пути, необходимо подтвердить соответствие фундамента проектной документации актом освидетельствования скрытых работ или сдачи-приемки рельсового пути. Установка ПС должна соответствовать требованиям инструкции по эксплуатации ПС.
  5. Монтируемое подъемное сооружение должно соответствовать параметрам, указанным в эксплуатационной документации. Если противовес или балласт изготовлены эксплуатирующей организацией, должен быть составлен акт с указанием фактической массы.
требования к монтажу подъемных сооружений (на подготовке)
требования к монтажу подъемных сооружений (на подготовке)

Шаг 3 - Монтаж

Разберем последовательность монтажа подъемного сооружения.

Монтаж подъемного сооружения должен проводиться в технологической последовательности, указанной:

  • В инструкции по монтажу.
  • В проекте производства работ (ППР), разработанном для конкретного объекта.

Если в процессе монтажа вносятся изменения в ППР и технологические карты необходимо разработать соответствующие исполнительные документы. В будущих уроках еще разберем структуру ППР, а пока продолжим изучать требования к монтажу подъемных сооружений.

Все монтируемые элементы должны строго соответствовать параметрам, указанным в технической документации. Важно соблюдать допуски и размеры, установленные производителем, чтобы обеспечить устойчивость и безопасность элементов.

Сборка металлоконструкций для мостовых и башенных кранов должна проводиться на участках подготовленного рельсового пути с использованием грузоподъемных механизмов. Фактическая несоосность стыкуемых сборочных единиц не должна превышать установленные допуски.

Противовес и балласт, если они изготовлены эксплуатирующей организацией, должны быть документально подтверждены актом с указанием фактической массы.

Подъемное сооружение должно соответствовать техническим характеристикам, описанным в эксплуатационной документации.

Во время подъема и перемещения монтируемых элементов нахождение людей на них строго запрещено.

При проведении монтажных и наладочных работ необходимо уделить особое внимание электробезопасности:

  • Все токоведущие части электроустановок должны быть ограждены.
  • Временные электрические сети могут монтироваться только квалифицированными электромонтерами.
  • Работы на токоведущих частях напряжением более 50 В выполняются только при снятом напряжении.
  • Установите предупреждающие таблички на устройства, подающие напряжение.

Погрузочно-разгрузочные работы при проведении монтажа должны выполняться в строгом соответствии с инструкциями по эксплуатации ПС:

Подъем и перемещение грузов на монтажной площадке должны проводиться с применением подъемных механизмов.

Присутствие людей на монтируемых элементах во время их подъема строго запрещено.

Сборка и соединение сборочных единиц

При проведении монтажа необходимо также строго соблюдать требования к сборке и соединению элементов грузоподъемных механизмов, а именно:

  • все элементы подъемного сооружения должны собираться в соответствии с инструкцией по эксплуатации;
  • крупногабаритные элементы должны быть уложены на место с применением подъемных механизмов, и их положение по высоте должно соответствовать эксплуатационной документации;
  • фактическая несоосность сборочных единиц не должна превышать допустимые нормы, указанные в инструкциях.

Запасовка

По завершении работ, связанных с монтажом металлоконструкций ПС должна выполняться запасовка грузовых канатов, наладка тормозов, ограничителей, указателей и регистраторов параметров. По окончании указанных работ должна осуществляться наладка системы управления ПС в целом.

Монтаж системы дистанционного управления

Монтаж системы дистанционного управления (радиоуправления) подъемными сооружениями регулируется эксплуатационной документацией и документацией изготовителя системы.

Основные требования к монтажу систем дистанционного управления включают в себя:

  • После установки системы дистанционного управления все изменения должны быть внесены в паспорт и инструкцию ПС. Документация, используемая при монтаже, прикладывается к паспорту ПС.
  • По окончании монтажа должна быть проведена проверка всех команд управления и аварийной защиты с участием представителей эксплуатирующей организации.

Важно, чтобы отказ любой части системы дистанционного управления не приводил к аварии или падению груза.

Монтаж ограничителей, указателей и регистраторов

Монтаж ограничителей должен проводиться в строгом соответствии с требованиями разработчиков и производителей.

Основные требования включают в себя:

  • Ограничители, указатели и регистраторы должны устанавливаться в доступных для осмотра местах, защищенных от внешних воздействий.
  • После монтажа указателей, ограничителей и регистраторов проходят наладку и проверку их работоспособности, результаты фиксируются в акте.



Контроль качества и документация

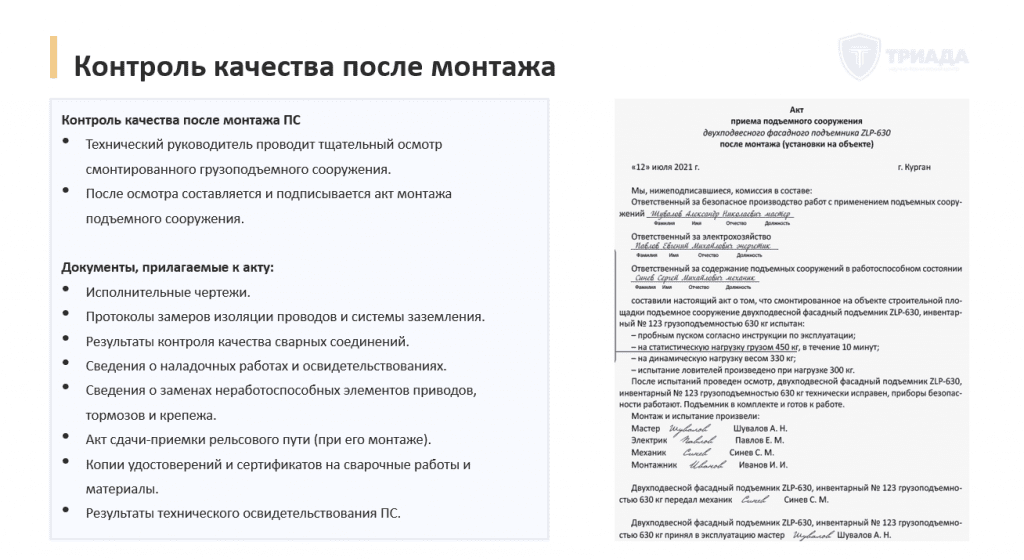

После проведения монтажа в обязательном порядке проводится контроль качества.



Для этого технический руководитель тщательно осматривает смонтированное грузоподъемное сооружение.

После – подписывает акт монтажа подъемного сооружения.



К акту обязательно прикладывается комплекс документации, который содержит:

  • исполнительные чертежи;
  • протоколы замеров изоляции проводов и системы заземления;
  • результаты контроля качества сварных соединений;
  • сведения о результатах наладочных работ и технического освидетельствования ПС;
  • сведения о заменах неработоспособных элементов приводов, тормозов, крепежа, которые выполнены монтажной организацией;
  • сведения о дополнительно установленных ограничителях, указателях и регистраторах, если такие работы выполнялись в рамках работ по монтажу ПС;
  • акт сдачи-приемки рельсового пути, если монтаж рельсового пути производился в рамках работ по монтажу ПС;
  • сведения о результатах наладочных работ, подтверждающих работоспособность систем управления ПС, электро-, пневмо- и гидрооборудования, механизмов, а также имеющихся в наличии ограничителей, указателей, регистраторов;
  • сведения о результатах полного технического освидетельствования смонтированного ПС
  • копии аттестационных удостоверений сварщиков и специалистов сварочного производства,
  • копии свидетельств о готовности организации к применению технологии сварки,
  • копии сертификатов качества на основные и сварочные материалы, результаты контроля качества сварных соединений (если при монтаже применялась сварка отдельных сборочных единиц);
  • сведения о фактических результатах соответствия геометрических размеров смонтированного ПС требованиям, указанным изготовителем.



После завершения всех работ регистраторы, ограничители и указатели должны быть опломбированы.
