Окраска и маркировка трубопровода аммиака

На химически опасных производственных объектах (ХОПО) правильная окраска и маркировка трубопроводов имеет большое значение для обеспечения безопасности и четкой идентификации различных участков системы. В этой статье мы рассмотрим требования к окраске аммиачных трубопроводов и нанесению опознавательных колец.

Время прочтения: 7 мин
Галина
Галина Горбунова

Директор по развитию, специалист в области промышленной безопасности и проектирования ОПО

Окраска трубопровода аммиака

Требования к окраске аммиачных трубопроводов устанавливает Приказ Ростехнадзора № 500 (Приложение 13).

Согласно Приказу, аммиачные трубопроводы должны быть окрашены в желтый цвет, чтобы их можно было легко идентифицировать. Это помогает персоналу быстро и правильно распознавать трубы, что особенно важно в аварийных ситуациях.

Участки аммиачных трубопроводов, на которые наносятся опознавательные кольца, должны быть окрашены в желтый цвет.
Желтый цвет хорошо виден и ассоциируется с предупреждением об опасности, что делает его идеальным для использования на трубопроводах с опасными веществами.

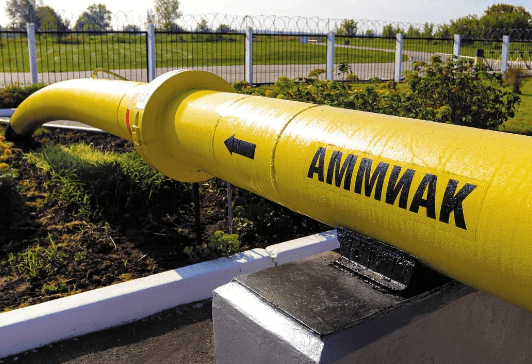

На трубопроводе должна быть черной краской нанесена видимая надпись «Аммиак» с указанием стрелки движения.

окраска трубопровода аммиака
Получите расчет стоимости!

Проконсультируем и рассчитаем стоимость узаконивания объекта с учетом законодательства

Сотрудница заведения
Адель Казнабаева

ведущий менеджер
по работе с клиентами

Маркировка трубопровода аммиака

Опознавательные кольца наносятся на аммиачные трубопроводы для дополнительной идентификации их назначения и давления. Эти кольца помогают быстро определить тип трубопровода и его параметры. Три опознавательных кольца должны быть нанесены на жидкостных линиях стороны высокого давления.

Это позволяет четко и быстро идентифицировать участки трубопровода, где давление аммиака особенно высоко.

опознавательная-окраска-с-кольцами-для маркировки аммиачного трубопровода

Иные требования к аммиачному трубопроводу

Приказ Ростехнадзора № 500 от 07.12.2020 также устанавливает и другие требования к аммиачному трубопроводу. А именно:

  • аммиачные трубопроводы должны быть спроектированы и смонтированы в соответствии с требованиями нормативно-технической документации;
  • трубопроводы должны эксплуатироваться при строгом соблюдении установленных параметров давления и температуры, указанных в технической документации.
  • регулярное проведение освидетельствования. Техническое освидетельствование аммиачных трубопроводов проводится с целью оценки их состояния и выявления дефектов, которые могут привести к аварийным ситуациям. Это включает визуальный осмотр, ультразвуковое тестирование, гидравлические испытания и другие методы неразрушающего контроля.
  • периодическая экспертиза промышленной безопасности (ее срок указан в паспорте трубопровода, но не реже 1 раза в 10 лет);
