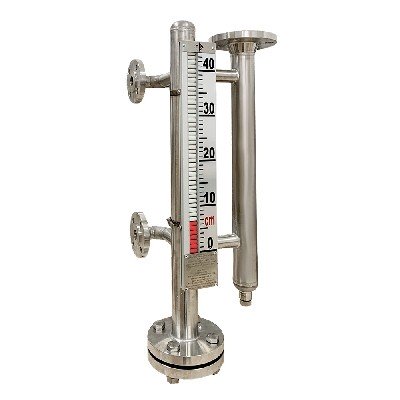

Контроль уровня воды и других жидкостей в оборудовании, работающем под давлением, является неотъемлемой частью обеспечения безопасной эксплуатации. Для этого используются специальные приборы — указатели уровня воды, которые постоянно отображают уровень жидкости в котлах и сосудах под давлением.
Требования к указателям уровня жидкости
Требования к указателям уровня жидкости установлены как и в Приказе Ростехнадзора №536, так и в ТР-ТС 032.
Давайте их детально разберем.
Требования к уклону
Указатели уровня воды прямого действия устанавливаются на котлах с небольшим наклоном до 30°, что улучшает их обзор. . Правильное расположение указателя упрощает визуальный контроль для оператора.
Освещение указателей
Все указатели уровня должны быть хорошо освещены. Освещение организуется так, чтобы уровень воды был четко виден оператору даже при плохих внешних условиях освещенности.
Обозначение предельных уровней
На каждом указателе должны быть четко отмечены верхний и нижний допустимые уровни воды. Оператор котельной обязан отслеживать стабильный уровень воды в котле так, чтобы он не превышал или не был меньше отметок в указателе.
При этом для точности наблюдений прозрачная часть указателя уровня должна быть больше, чем диапазон допустимых уровней воды, минимум на 25 мм сверху и снизу.
Он поможет подготовиться к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.
Оснащение дистанционными указателями уровня воды
Если рабочее место оператора находится на расстоянии более 6 метров от указателя уровня воды или если указатели плохо видны, необходимо устанавливать дополнительные дистанционные указатели.
На котлах-утилизаторах указатели уровня воды, как правило, устанавливаются на пульте управления.
Оснащение запорной арматурой
Для котлов, работающих при давлении выше 4,5 МПа, указатели уровня воды должны оснащаться двумя комплектами запорных арматур, расположенными последовательно. Запорная арматура нужна для безопасного отключения при необходимости обслуживания или ремонта.
Установка дополнительных указателей
Для паровых котлов за исключением прямоточного и на сосудах, обогреваемых пламенем или горючими газами, в которых возможно понижение уровня жидкости ниже допустимого, устанавливается не менее 2 указателей уровня жидкости прямого действия.
Также разработчик проекта котельной может установить необходимость размещения дублирующих устройств. В качестве дублирующих устройств можно устанавливать указатели непрямого действия, которые позволяют контролировать уровень жидкости на основании косвенных параметров (например, давления или температуры).
Наряду с указателями уровня жидкости на оборудовании устанавливаются звуковые, световые и другие сигнализаторы и блокировки по предельным уровням жидкости. Они обязательны для паровых котлов и сосудов, обогреваемых пламенем.
Оснащение защитными кожухами
Указатели на котлах с рабочим давлением более 4 МПа должны быть оборудованы защитными кожухами.
Снабжение трубопроводами, которые предотвращают образование водяных мешков.
Водяные мешки являются причиной сбоя указателей воды, поэтому необходимо спроектировать трубопроводы таким образом, чтобы исключить их образование.
Контроль уровня воды
Оператор котельной обязан постоянно контролировать уровень жидкости в барабане котла, сосудах, аппаратах и резервуарах.
Если оператор котельной обнаружил, что в котле указатели уровня жидкости показывают превышение, при повышении уровня воды выше допустимого и нормальном давлении в котле и питательной линии необходимо в срочном порядке слить воду через продувочные устройства (клапаны).
Если – не помогло, и уровень жидкости не уменьшился или продолжает расти, то котел должен быть немедленно остановлен, а подача топлива прекращена.
Если уровень воды в котле снизился ниже нижнего допустимого по указателю воды, то котел следует подпитать (сделать это необходимо на основании руководства по эксплуатации котла, во многих котлах это можно сделать, открыв задвижку на обводной (байпасной) линии вокруг регулирующего клапана). Если данные мероприятия не помогли – котел должен быть остановлен.
При вскипании котловой воды, которая сопровождается резкими гидроударами и колебаниями в указателях уровня жидкости – следует немедленно прекратить подачу топлива и отключить котел от паропровода с помощью специальной арматуры.
Тему аварийной остановки котла мы разбираем в отдельной статье на нашем сайте, а также в нашем бесплатном курсе “Эксплуатация котельного оборудования”.
