Прокладка трубопровода - правила и требования

В этой статье разберем требования к прокладке различных трубопроводов как и наземным, как и подземным способом.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Общие требования к прокладке трубопроводов

Перед началом работ по прокладке трубопроводов разрабатывается проект, где указываются схемы расположения всех элементов тепловой сети. При выборе материалов проектировщики должны параметры рабочей среды, такие как давление, температура и химические свойства.

Проект должен учитывать все климатические условия региона и особенности конкретного способа прокладки — подземного, наземного или надземного.

Все дальнейшие работы по прокладке трубопроводов, включая установление арматуры и вспомогательных устройств (системы дренажа, продувки), должны осуществляться в строгом соответствии с проектной документацией.





Прокладка трубопроводов допускается в...

ФНП 536 устанавливает требования к местам прокладки трубопроводов.

Места прокладки должны быть утверждены проектной документацией.



Запрещается подземная прокладка трубопроводов при пересечении железных дорог, рек и оврагов. Для прокладки таких трубопроводов допускается прокладка через надземные мосты.

Подземное пересечение дорог и улиц при прокладке трубопровода выполняется в железобетонных каналах с обязательной установкой тепловой камеры и монтажного канала.



Совместная прокладка с технологическими трубопроводами допускается при надземной открытой прокладке.

Запрет на совместную прокладку осуществляется только для трубопроводов категории IЭ пара и горячей воды (рабочей среды свыше 450 градусов Цельсия и давления 8МПа)

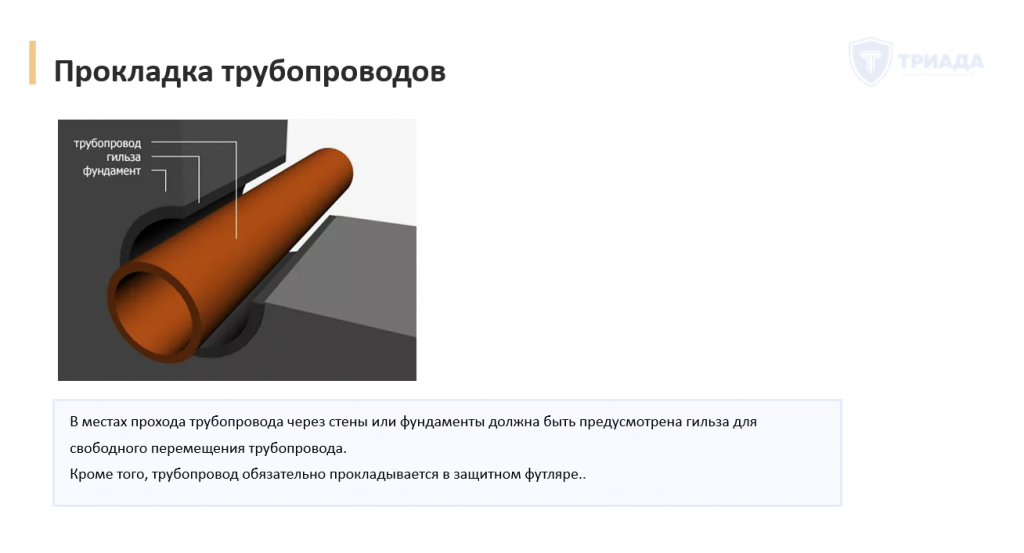

В местах прохода трубопровода через стены или фундаменты должна быть предусмотрена гильза для свободного перемещения трубопровода. Кроме того, трубопровод обязательно прокладывается в защитном футляре.

трубопровод прокладывается в гильзе через стены и фундамент

Трубопроводы, которые прокладываются вблизи кабельных линий должны иметь дополнительную защиту в виде металлического покрытия, которое предотвращает воздействие электромагнитных полей и других факторов.

Если трубопровод прокладывается в сеймически-активной зоне – необходимо предусмотреть дополнительные средства защиты в случае землетрясения.

Уклоны трубопроводов при прокладке

Для предотвращения образования конденсата требуется проложить трубопроводы с уклоном.

ФНП 536 устанавливает минимальные значения уклонов:

  • Для трубопроводов пара и горячей воды — не менее 0,004.
  • Для тепловых сетей — не менее 0,002.

Прокладка трубопроводов должна быть выполнена таким образом, чтобы избежать застойных зон и провисания. Проект прокладки трубопровода должен учитывать тепловые перемещения и ползучесть металла, которые могут возникать при изменении температуры рабочей среды.

Прокладка трубопроводов в проходных тоннелях

При прокладке трубопроводов в проходных тоннелях необходимо предусмотреть минимальные размеры проходов:

  • Для полупроходных каналов — высота не менее 1,5 м, ширина прохода не менее 600 мм.
  • Для проходных тоннелей — высота не менее 2 м, ширина прохода не менее 700 мм.

Тоннели для подземной прокладки должны быть оснащены люками с лестницами или скобами, которые размещаются в конечных точках тупиковых участков, на поворотах трассы и в узлах установки арматуры.

Допускается максимальное расстояние между люками — 300 метров, а при совместной прокладке с другими трубопроводами — не более 50 метров.

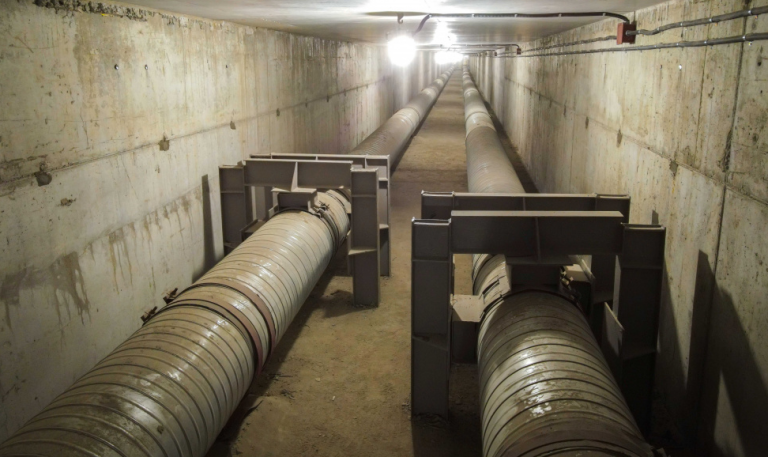

пример прокладки трубопроводов в проходных тоннелях
пример прокладки трубопроводов в проходных тоннелях

В тоннелях необходимо предусмотреть наличие вентиляции для предотвращения накопления взрывоопасных газов.



Пройдите бесплатный курс по эксплуатации котельного оборудования

Он поможет подготовится к аттестации в Ростехнадзоре по категориям Б 8.1 – Б 8.2 и безопасно эксплуатировать ваш объект.

Тепловая изоляция трубопроводов

Все трубопроводы пара и горячей воды должны быть оборудованы теплоизоляцией для минимизации тепловых потерь и предотвращения перегрева оборудования и рабочих поверхностей. Температура поверхности изоляции трубопровода не должна превышать 55 °C при температуре окружающего воздуха 25 °C.

Для тепловой изоляции применяются негорючие, стойкие к высоким температурам и агрессивным средам материалы.

Особое внимание уделяется участкам трубопроводов, расположенным на открытом воздухе, вблизи маслопроводов и мазутопроводов.

Для их защиты от влаги и нефтепродуктов изоляция покрывается металлическими или другими защитными материалами.

На участках, подверженных периодическому контролю (например, сварные и фланцевые соединения), изоляция должна быть съёмной.

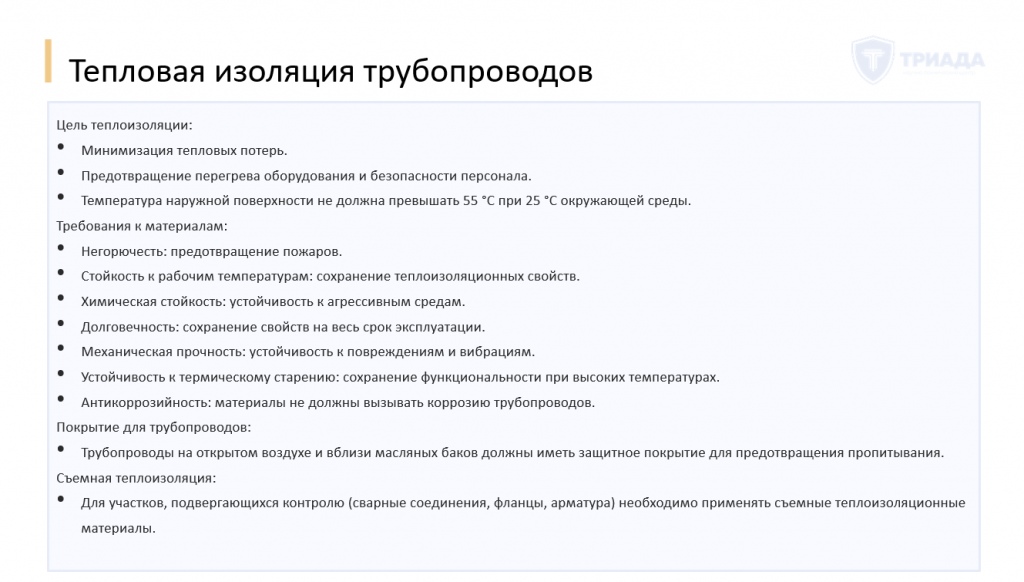

требования к тепловой изоляции

Антикоррозионная защита

Трубопроводы, работающие при температуре ниже окружающей среды, требуют обязательной антикоррозионной защиты.

Тип и способ защиты определяются проектной документацией, исходя из условий эксплуатации и конструктивных особенностей трубопроводов. Антикоррозионное покрытие должно гарантировать защиту на срок не менее 10 лет.

  1.

Дренажные устройства для безопасной прокладки

Все трубопроводы должны иметь дренажи для слива воды и воздушники для удаления воздуха.



Паропроводы должны быть оснащены устройствами для непрерывного отвода конденсата. В то время как водяные тепловые сети оборудуются спускными устройствами для удаления воды.

При прокладке трубопроводов предусматриваются сбросные колодцы с отводом воды в канализацию для слива воды.

Установка арматуры и задвижек

Запорная арматура устанавливается на всех выводах тепловых сетей и в определённых узлах трубопроводов. Для трубопроводов диаметром 500 мм и более арматура должна быть оснащена приводами для упрощения операций по управлению. При надземной прокладке арматуру с электроприводами необходимо защищать от атмосферных осадков и доступа посторонних лиц.

Для трубопроводов с диаметром более 150 мм и температурой выше 300 °C требуется установка указателей тепловых перемещений.

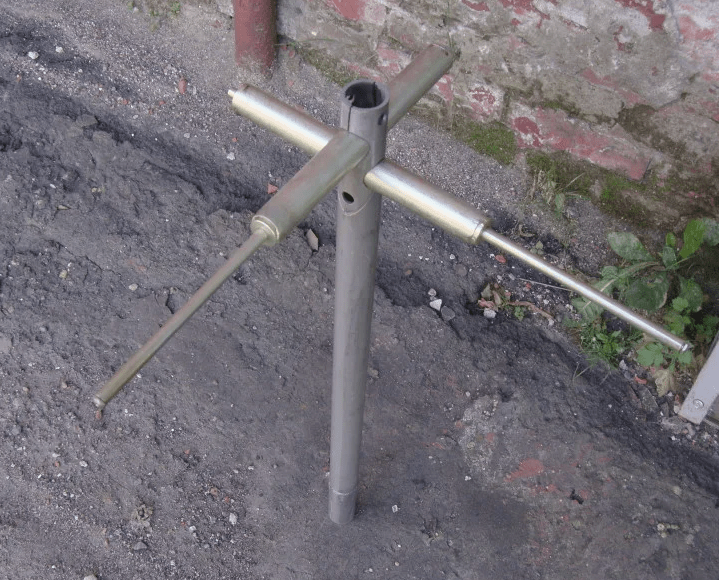

образец указателя тепловых перемещений
образец указателя тепловых перемещений

Также требуется устанавливать устройства для контроля остаточных деформаций в местах высоких температур.



При надземной прокладке тепловых сетей задвижки с электроприводами устанавливают в помещении или заключают в кожухи, защищающие арматуру и электропривод от атмосферных осадков и исключающие доступ к ним посторонних лиц.

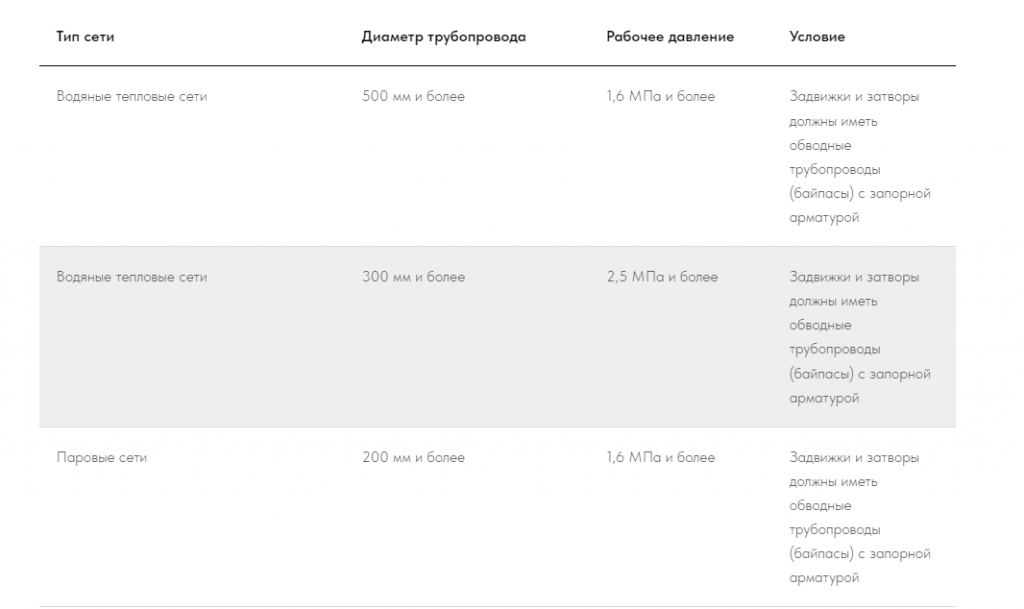

Для некоторых трубопроводов задвижки оборудуются обводными трубопроводами (байпасы) с запорной арматурой. Ниже удобная таблица из нашего курса про эксплуатацию тепловых сетей. Она поможет запомнить условия установки байпасов.



задвижки некоторых трубопроводов снабжаются байпасами

Продувочные трубопроводы

При прокладке трубопроводов необходимо предусмотреть размещение продувочных трубопроводов.



Продувочные трубопроводы должны проектироваться с учетом возможности полного удаления рабочей среды, воды и конденсата из нижних точек, а также воздуха из верхних точек трубопроводов. Это достигается установкой продувочных устройств в самых нижних точках трассы, особенно в тех местах, где возможны скопления конденсата и осадков.



Проектом прокладки должна быть предусмотрена продувка трубопроводов как самотечным способом, так и с использованием принудительных методов (например, продувка паром, сжатым воздухом или другими газами). Важным требованием является наличие штуцеров с запорной арматурой в концевых точках трубопроводов, а для паропроводов с давлением выше 2,2 МПа — наличие двух последовательно установленных запорных и регулирующих устройств.



Также продувочные устройства должны предусматривать возможность контроля за их работой в процессе прогрева трубопроводов, чтобы исключить скопление конденсата и водяных застойных участков, что особенно важно для трубопроводов, работающих под высоким давлением и при высокой температуре.

Важное примечание

В этой статье мы разобрали лишь основные требования к прокладке трубопроводов.

Рекомендуем пройти наш бесплатный курс по подготовке к аттестации по категории Б 8.2 (Эксплуатация трубопроводов пара и горячей воды), чтобы детально изучить все необходимые требования к прокладке трубопровода. Выше – ссылка на курс.
