Осмотр технологических трубопроводов

В этой статье разберем периодичность, регламент и особенности осмотра технологических трубопроводов.

Время прочтения: 5 мин
Анатолий Тужилкин
Анатолий Тужилкин

Руководитель отдела по промышленной безопасности

Периодические осмотры при эксплуатации

Технологические трубопроводы подлежат периодическому осмотру. В рамках осмотра проверяются:

  • сварные швы и разъемные соединения (включая прокладки и крепежи);
  • антикоррозионные покрытия;
  • дренажные и компенсирующие устройства;
  • опорные конструкции и подвески;
  • контрольно-измерительные приборы;

Периодичность осмотров устанавливается ответственным за эксплуатацию трубопровода, но должна быть не реже одного раза в смену. Результаты осмотра фиксируются в журнале.

Помимо периодического осмотра технологические трубопроводы подлежат экспертизе промышленной безопасности (по окончании срока службы трубопровода), а также освидетельствованию.

Особенности осмотра в сложных условиях

Трубопроводы, подверженные вибрации, и их фундаменты проверяются с использованием приборов для контроля амплитуд и частоты вибрации. Сроки таких осмотров определяются техническим надзором предприятия.

Для трубопроводов, проложенных в грунте или непроходных каналах, наружный осмотр проводится путем вскрытия участков длиной не менее 2 метров. Количество участков определяется ответственным лицом. Трубопроводы, проложенные открыто, могут осматриваться без снятия антикоррозионного покрытия, за исключением случаев сомнений в состоянии стенок или сварных швов.

Рассчитаем стоимость неразрушающего контроля или экспертизы

Периодичность освидетельствования трубопроводов

Помимо регулярного осмотра технологических трубопроводов ответственными лицами — трубопроводы подлежат освидетельствованию с привлечением независимой организации.

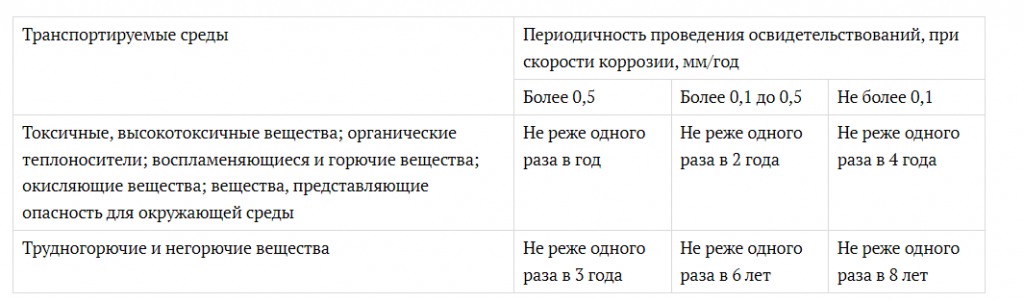

Сроки освидетельствования зависят от скорости коррозии и опыта эксплуатации. Для трубопроводов различных сред установлена следующая периодичность:

периодичность освидетельствования технологических трубопроводов
периодичность освидетельствования технологических трубопроводов

Результат проведения освидетельствования

Результаты освидетельствования фиксируются в паспорте трубопровода, а также в акте освидетельствования.

При выявлении дефектов проводится полное техническое диагностирование трубопровода.

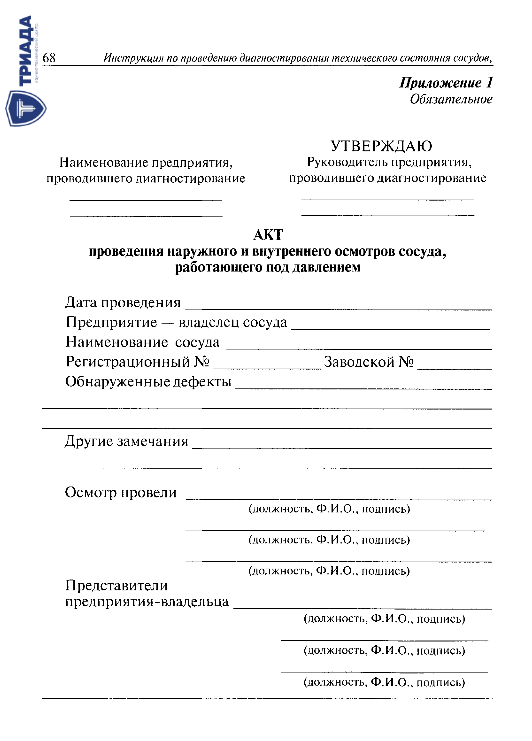

образец акта технического освидетельствования
